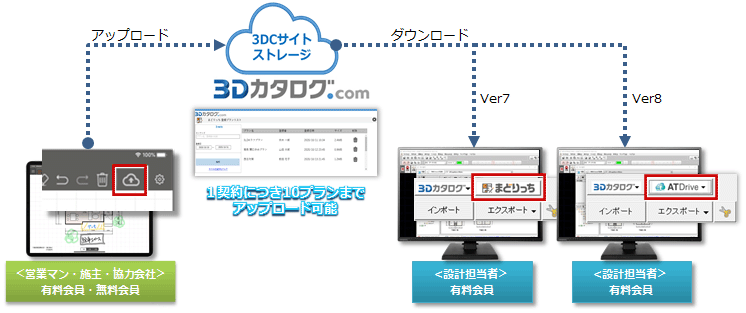

まどりっち連携の流れ（まどりち→3Dカタログ.com→ZERO）

弊社「まどりっち」（iPadアプリ）からデータをアップロードし、弊社「ARCHITREND ZERO Ver7.1以降」、「ARCHITREND Modelio Ver7.0以降」に取り込む流れを簡単に解説します。

※ZERO Ver8シリーズ以降では、同時に ARCHITREND Drive 一覧へ反映し、相互変換ができます。（2019/09/15以降）

補足

アップロードおよびCADへ取り込むには、3Dカタログ契約のAプラン、または、Bプランが必要です。（無料会員は有料会員へのアップロードのみおこなえます）

ページトップへ戻る

まどりっちから間取りプランをZEROに取り込む

1）まどりっちからアップロード

ARCHITREND ZERO（Ver7係）、Modelio（Ver7.0）へ取り込む前に、3Dカタログ.comサイトへアップロードします。アップロードすることで、インターネットに接続されていればどこからでも（パソコン、タブレット、スマホ）参照でき、3Dカタログ.comサイトと関連づいている ZERO、Modelio へ取り込むことができます。

  1. 連携する間取りをアップロードします。

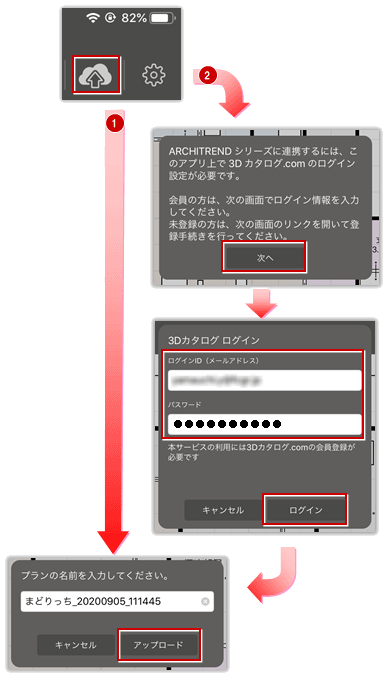

    3Dカタログ.comサイトへの「会員登録済」＆「ログイン済」の場合は、下図①の流れになりますので、プラン名を入力して「アップロード」します。
  2. 「会員登録済」＆「ログイン未」の場合は、下図②の流れになりますので、アカウント（ID・パスワード）入力後ログインをおこない、プラン名を入力して「アップロード」します。

    ※「会員登録未」の場合は、アカウントを取得するために「3Dカタログ.comサイト」を開いて、無料会員登録をおこないます。　（→参照：無料会員登録サイトはこちら）
    ※無料会員（施主など）として登録した後は、下図画面でチェックボッスを有効にして進めてください。

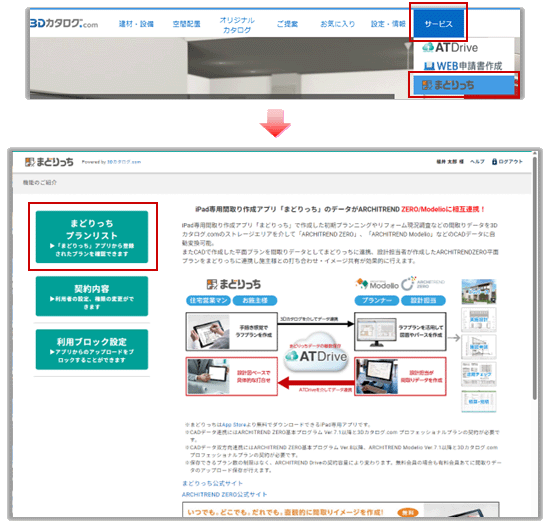

  3. アップロード状態（アップできたプラン）は、3Dカタログ.comサイトの［サービス］－［まどりっち］の［まどりっちプランリスト］から確認することができます。［→3Dカタログ.comサイトはこちら］
  4. アップロードしたプラン名を確認することができます。

アップした「まどりっちプラン」を確認する

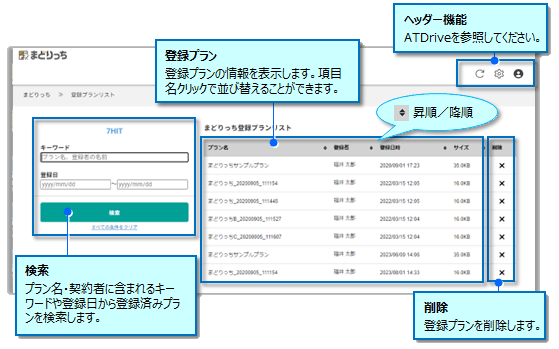

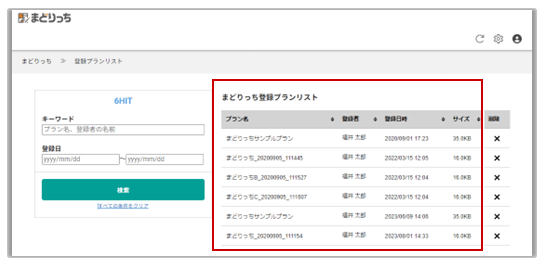

登録プランリスト画面より、「まどりっち」よりアップしたプラン名・登録者・登録日時を確認できます。
ARCHITREND ZERO（Ver7.1以降）、ARCHITREND Modelio（Ver7.0以降）の［まどりっち］から取り込むことができます。

  1. ［まどりっちプランリスト］より［登録プランリスト］が表示されます。

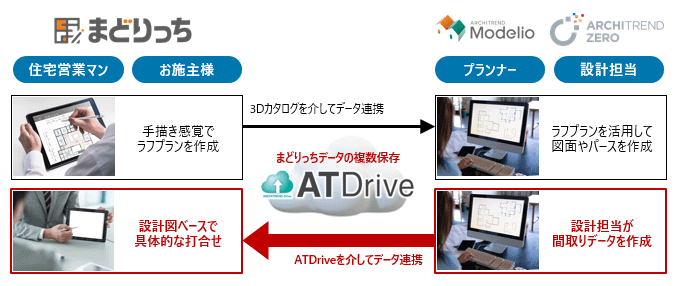

    ZERO Ver8以降においては、ARCHITREND Drive 一覧へもプラン表示が反映します。（双方向連携のため）
  2. プラン数が多い場合、「プラン名」「登録者」「登録日」から検索することができます。
  3. 契約数（1契約あたり10プラン）を超えた場合は、［削除］で登録プランを削除（解除）します。

補足

ヘッダー機能は、ATDriveを参照してください。

「まどりっち」へ取り込む場合は、「まどりっち」を起動して「プランを開く」からATDrive上のデータを取り込みます。
　→上記アップロードやプランを開く（右リンクP6）はこちらも参照：まどりっち（iPadOSアプリ）本体のヘルプ

まどりっちとARCHITREND ZERO Ver7 の連携動画です。→参照：「iPadで始める"新非対面"住宅提案」

補足

まどりっちのファイルを削除した場合、復活することはできません。上記プランリストの［削除］は”完全削除”です。

ページトップへ戻る

２）ARCHITREND ZERO へ取り込む

3Dカタログ.comサイトにアップされたプランを ARCHITREND ZERO へ取り込みます。

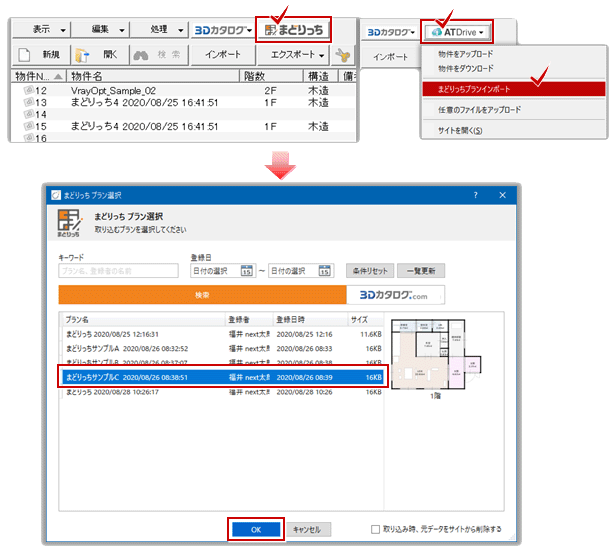

  1. ARCHITREND ZERO を起動して、物件選択画面から取り込むプランを選択します。
    （例：Ver7：まどりっち、Ver8以降：ATDrive→まどりっちプランインポート）

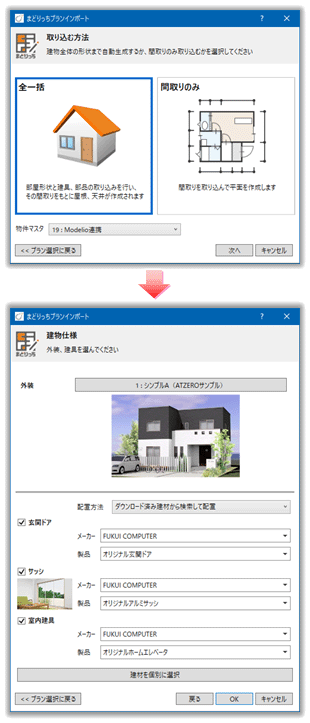

  2. 各項目を設定しながら、［次へ］→［OK］とクリックしてプランを取込みます。
    ※詳細は画面右上の［？］をクリックしてください。

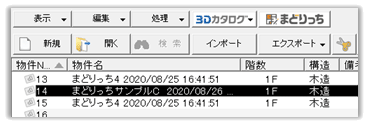

  3. 物件一覧に取り込んだプランが並びます（物件Noの若い空欄に取り込まれます）。

補足

ArchiBox や MyBox などのWebサイトを利用（アップロード、配信など）する場合、ARCHITREND ZERO の物件名には、半角スペース、「/」（スラッシュ）、「：」（コロン）などの半角記号は避けてください。

ページトップへ戻る

3）ARCHITREND Modelio へ取り込む

3Dカタログ.comサイトにアップされたプランを ARCHITREND Modelio Ver7以降 へ取り込みます。

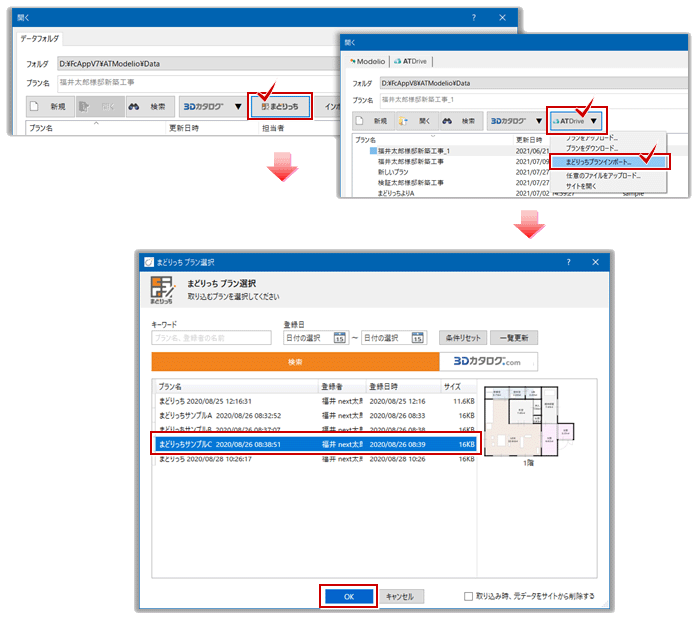

  1. ARCHITREND Modelio を起動して、物件選択画面から取り込むプランを選択します。
    （例：Ver7.0：まどりっち、Ver7.1：ATDrive→まどりっちプランインポート）

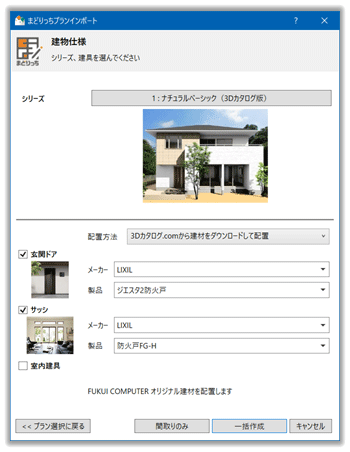

  2. 各項目を設定しながら、［間取りのみ］または［一括作成］にてプランを取込みます。
    ※詳細は画面右上の［？］をクリックしてください。

  3. 物件が取り込まれます。

補足

ArchiBox や MyBox などのWebサイトを利用（アップロード、配信など）する場合、ARCHITREND ZERO の物件名には、半角スペース、「/」（スラッシュ）、「：」（コロン）などの半角記号は避けてください。

まどりっちのグリッドサイズにより、Modelioに取り込んだときにModelioでの面積表示が異なる場合があります。帖の換算率の差によるもので、このような場合、面積表示を切り替えて［適用］を実行することで修正されます。（修正一致されない場合もあります）
