レイヤ｜ビューの表示

レイヤを追加するM030800_lay_sec01

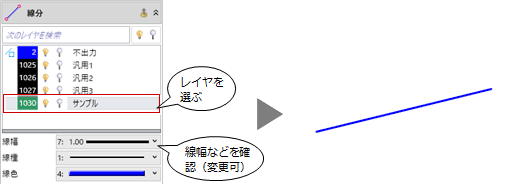

レイヤ番号を変更した場合は、「適用」をクリックします。

設定	内容
番号	選択しているレイヤの表示順を変更する場合に使用します。なお、番号によって有効となるレイヤが異なります。例えば、平面ビューでは4100番は使用できません。・3～1024は平面・断面・立面・展開ビューで共通のレイヤ・1025～1791は平面ビューで有効なレイヤ・1792～2048は平面ビューの下図で有効なレイヤ・2049～3072は断面ビューで有効なレイヤ・3073～4096は立面ビューで有効なレイヤ・4097～5120は展開ビューで有効なレイヤ
番号	GLOOBE Constructionの場合・3～1024は全ワークフロー共通レイヤ・1792～2048は全ワークフロー共通（下図）レイヤ・6145～7168は「敷地・周辺環境」ワークフロー専用レイヤ・7169～8192は「レビュー」ワークフロー専用レイヤ・8193～9216は「仮設工事」ワークフロー専用レイヤ・9217～10240は「土工事」ワークフロー専用レイヤ

その他のレイヤの名称、線幅などを設定します。
※「適用」をクリックする必要はありません。

設定	内容
用途	基本的には「通常」をONにします。補助線などビューには表示するが、印刷したくない場合は「補助」をONにします。
スタイル	通常は、「表示」「検索」ともONにします。「表示」をOFFにすると、レイヤに属するデータが非表示になります。一時的に非表示にしたいときなどに使用します。「検索」をOFFにすると、レイヤに属するデータが検索対象外となり、データが表示されていても選択できません。表示されているデータが多くて選択が難しい場合、選択しないものは「検索」をOFFにして使用します。
色	レイヤの色を設定します。モデルでは、レイヤの色を確認できません。図面・GLOOBEシートでは、データを線色以外にもレイヤの色で表示できます。（操作については、「色分け表示を変更する」を参照）
規定の線幅／線種／線色	データを表現する線幅、線種、線色を選びます。線幅、線種、線色を追加する操作については、「線幅／線種／線色」を参照してください。

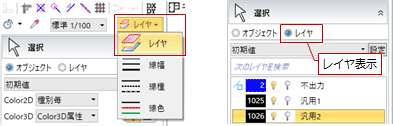

レイヤ一覧で表示されているマークなどについて解説します。

表示	内容
	補助レイヤであることを示します。「用途」の「補助」がONの場合に表示されます。
	レイヤの色と番号を表示します。

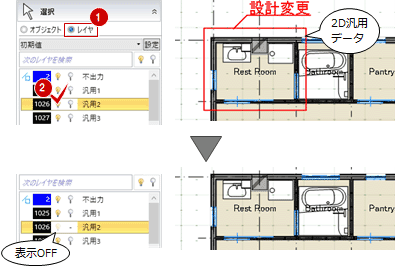

	レイヤに属するデータの表示/非表示を示します。「スタイル」の「表示」がONの場合は、OFFの場合はの表示になります。マークをクリックして「表示」のON/OFFを切り替えられます。
	レイヤに属するデータを検索の対象とするか否かを示します。「スタイル」の「検索」がONの場合は、OFFの場合はの表示になります。マークをクリックして「検索」のON/OFFを切り替えられます。
	レイヤに属するデータが配置されていることを示します。
	レイヤの名称を表示します。

上部にあるをクリックすると、一覧にあるレイヤ全てに対して、「表示」のON/OFFや「検索」のON/OFFを切り替えられます。
レイヤ「不出力」、およびデータ入力されているレイヤは変更、削除できません。レイヤを削除したい場合は、「一覧」でレイヤを選んで「削除」をクリックします。
「初期値セット」「初期値取り込み」で、レイヤ、線幅、線種、線色の設定内容を初期値として書き込んだり、取り込むことができます。書き込まれた初期値は、「オプション（基本設定）」で設定されているテンプレートフォルダ内の「AegisSet.gto」と、ローカルテンプレートフォルダ内の「AegisLocalSet011.zip」に保存されます。
なお、新規プロジェクトを作成したときは、書き込まれた初期値が取り込まれた状態になります。
「図面作成」ダイアログの「レイヤ・ペン」にある「レイヤ管理」の場合は、「一覧書き込み」でレイヤ設定の内容をCSVファイルに出力できます。Excel等で編集したり、「一覧読み込み」で他のテンプレートに読み込むことができます。
