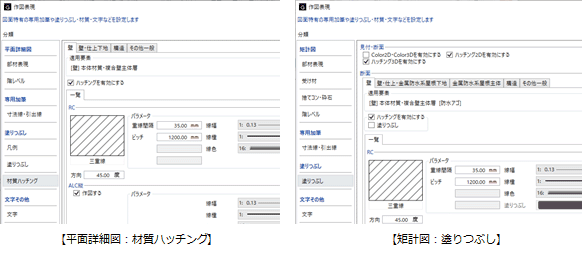

材質ハッチング ／ 塗りつぶし

配置図、全体投影配置図、平面図、断面図、立面図、天井伏図、平面詳細図、矩計図、展開図、建具キープラン、ボリューム解析配置図、ボリューム解析断面図、斜線図、LVS平面図、LVS断面図、確認申請配置図、確認申請平面図、確認申請立面図、確認申請断面図、燃焼断面図、躯体断面図のときに設定できます。

詳しくは、「作図表現（モデル）」の「部材のハッチングを変更するには」を参照してください。

断面図、立面図、矩計図、展開図、LVS断面図、確認申請立面図、確認申請断面図、燃焼断面図、躯体断面図のときに設定できます。

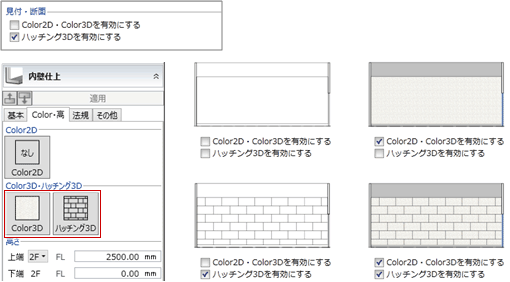

見付面をオブジェクトのプロパティの「Color3D」で塗りつぶしたいときは、「Color2D・Color3Dを有効にする」をONにします。建具やカーテンウォールなど一部のオブジェクトは「Color2D」で塗りつぶされます。
また、「ハッチング3D」のハッチングを描画したいときは、「ハッチング3Dを有効にする」をONにします。
　

メモ

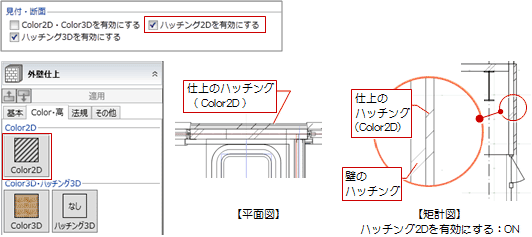

• 例えば、外壁仕上の「Color2D」でハッチングを設定している場合に、図面・GLOOBEシートの矩計図、展開図において、外壁仕上の断面にハッチングを描画したいときは「ハッチング2Dを有効にする」をONにします。
