リンクモデル確認

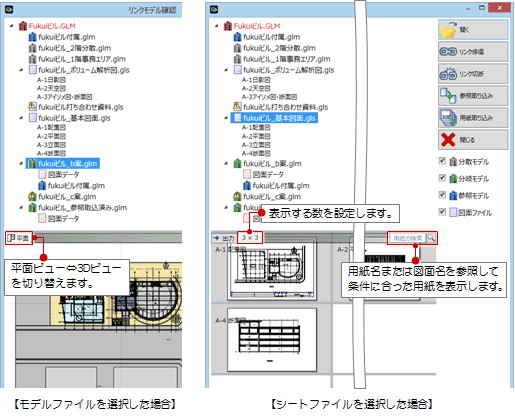

1. 「プロジェクト」メニューから「リンクモデル確認」を選びます。
   作業モデルとリンク関係にあるファイルがツリー状に一覧表示されます。
2. ツリーからファイルを選択すると画面下部にデータが表示され、その内容を確認できます。


メモ

• 「リンクモデル確認」ダイアログでは、次の機能を実行できます。

コマンド	内容
「開く」	指定したファイルを開きます。ツリーからダブルクリックしたときと同じです。
「リンク修復」	指定したシートファイルとのリンク関係を修復します。 （詳しくは、「リンクを修復するには」を参照）
「リンク切断」	指定したファイルとのリンク関係を切ります。 （詳しくは、「リンクを切断するには」を参照）
「参照取り込み」	指定した参照モデルを作業中のモデルデータに取り込みます。取り込みにより、参照していたオブジェクトの編集が可能になります。ただし、取り込み後はリンク状態に戻せません。 （詳しくは、「参照データを取り込む」を参照） ※参照モデルを選択している場合に有効です。
「用紙取り込み」	指定したファイルから「図面」タブへ用紙をコピーします。 （詳しくは、「リンクファイルから用紙を取り込むには」を参照） ※リンクしているモデルの「図面データ」、またはシートファイルを選択している場合に有効です。

リンクモデルとは作業中のモデルデータとリンク関係にあるモデルデータまたはシートデータです。

リンクが有効な間は、データに変更があった場合、その内容を反映させることができます。

リンクモデルには次の4種類があります。

リンクモデル	内容
分散モデル	「建物分散」メニューの「分散モデル作成（階分散）」や「分散モデル作成（区画分散）」で作成された区画もしくは階単位のモデルデータ。 分散先のモデルデータに加筆修正があった場合、「分散モデル整合連動」によりその内容を分散元のモデルデータへ反映させます。
分岐モデル	「建物分岐」メニューの「分岐モデル作成」で保存されたモデルデータ。 どちらか一方に加筆修正があった場合、「分岐モデル整合連動」によりその内容を他方へ反映させます。
参照モデル	「外部参照」メニューの「外部参照（全棟）」もしくは「外部参照（区画）」で参照用として配置した外部データ。 外部データに加筆修正があった場合、「参照モデル更新」によりその内容を作業中のデータに反映できます。
図面ファイル	「GLOOBEシート」メニューの「シート新規作成」で作成された図面データ。 モデルデータに加筆修正があった場合、「GLOOBEシート」メニューの「シート更新」によりその内容を図面データに反映できます。

エクスプローラー等でリンクモデルの移動やファイル名の変更を行った場合、リンク切れのマークが表示されます。リンク関係を修復するときは、次のように操作します。

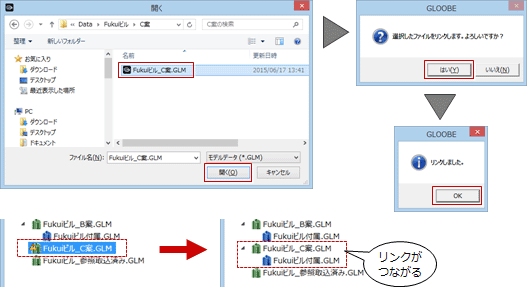

1. リンクを修復したいデータを選択して、「リンク修復」をクリックします。
2. リンク先のファイルを選択して、「開く」をクリックします。
3. 確認画面で「はい」を選びます。
4. 確認画面で「OK」をクリックします。
   　

メモ

• 親子関係のないファイルは、リンク修復で再設定できません。

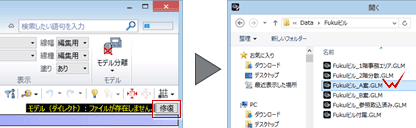

• マスタモデル（親）の名称変更などを行った場合、リンク先（子）側からは次のようにリンクを修復できます。

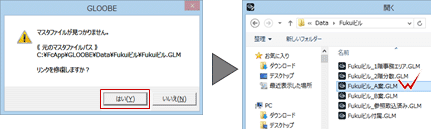

分散モデル 分岐モデル	リンク先モデル（子）で「リンクモデル確認」を実行し、リンク修復の確認画面で「はい」をクリックします。
シートファイル	マスタモデル表示部分の「修復」をクリックします。

リンクが不要になった場合は、リンクを無効にしたいデータを選択して、「リンク切断」をクリックします。

リンクを切断すると以下のようになります。

リンクモデル	内容
分散モデル 分岐モデル 図面ファイル	リンク情報がなくなり、データの整合がとれません。
参照モデル	リンク情報がなくなり、参照用として配置していた外部データが削除されます。 リンク切断により削除された外部データは元に戻せません。
