イメージ下図Google Earthイメージ下図イメージ下図（地理院タイル）イメージ下図回転（2点水平）イメージ下図伸縮

1. 「下図」メニューから「イメージ下図」を選びます。
2. 画像ファイルを選択して、「開く」をクリックします。
   配置可能な画像ファイルの拡張子は、bmp/gif/jpg/png/tif/ico です。

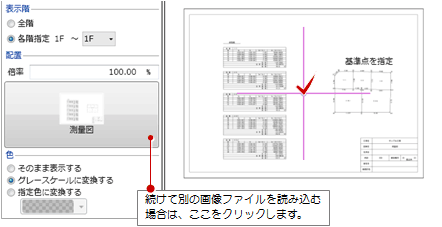

3. 表示する階や色などを設定します。
4. 配置位置をクリックします。


メモ

• 配置した下図画像は、プロパティで表示階の設定のみ変更できます。
• 下図画像は平面ビューのみに表示されます。
• 下図画像を移動するには、「CAD編集」タブの「移動」を使用します。
  下図画像を削除するには、「削除」を使用します。

次の操作には、Google Earthがインストールされている必要があります。

※ バージョン7.3以降のGoogle Earthは動作対象外です。

1. 「下図」メニューから「Google Earthイメージ下図」を選びます。
   Google Earthが起動します。

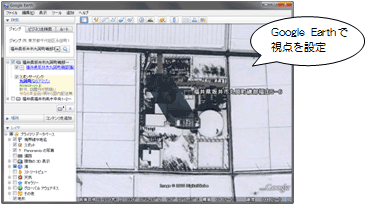

2. Google Earthで表示位置をセットします。

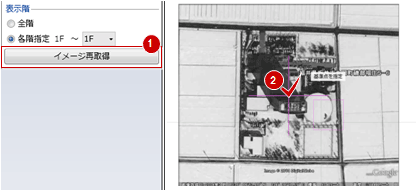

3. 「イメージ再取得」をクリックすると、Google Earthで表示している画像がGLOOBEに読み込まれます。
4. 配置位置をクリックします。


メモ

• 次図のエラーメッセージが表示された場合は、「OK」をクリックしてGoogle Earthの視点を拡大してください。

• 方位マークが入力済みの場合は、その方位を参照します。また、縮尺も合わせて配置されます。


次の操作には、インターネット接続が必要です。

1. 「下図」メニューから「イメージ下図（地理院タイル）」を選びます。
   地図が表示されます。

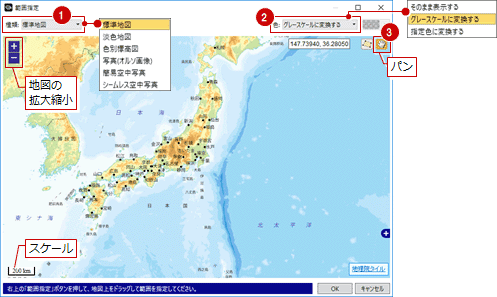

2. 「種類」をクリックして、地図の種類を選びます。
3. 「色」をクリックして、下図として配置するときの色を設定します。
4. 右上の「パン」がONの状態で、地図を拡大・移動します。
   拡大/縮小は、マウスのホイールを回すか、左上の「＋」「－」ボタンをクリックします。
   マウスの左ボタンを押しながら地図をドラッグすると、地図が移動（パン）します。
   　

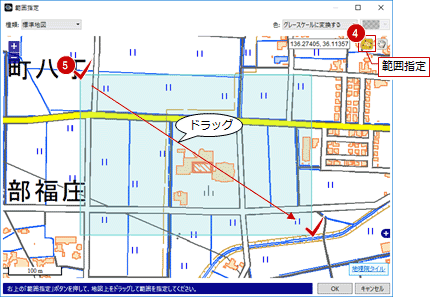

5. 右上の「範囲指定」をクリックして、読み込む範囲をドラッグで対角に指定します。
   　
6. 地図上に読み込む範囲の四角形が表示されるので、必要があれば位置や大きさを調整します。
7. 読み込む範囲が決まったら、「OK」をクリックします。
   　
8. 確認画面で「規約に同意して利用する」をクリックすると、地理院タイルがダウンロードされます。
   　

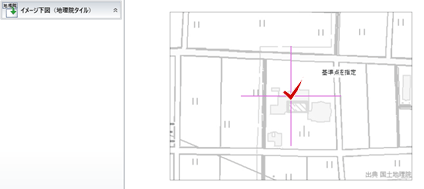

9. 配置位置をクリックします。


メモ

• 範囲の制限は約5km四方です。

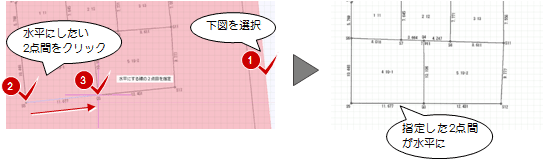

1. 「下図」メニューから「イメージ下図回転（2点水平）」を選びます。
2. 下図画像をクリックします。
3. 水平にする2点間を順にクリックします。

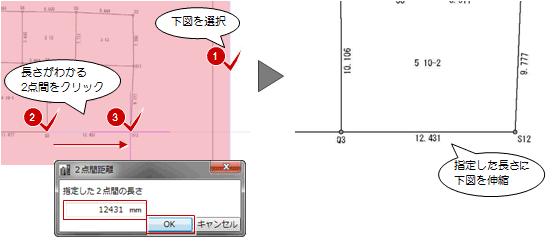

1. 「下図」メニューから「イメージ下図伸縮」を選びます。
2. 下図画像をクリックします。
3. 長さを指定する2点間を順にクリックします。
4. 2点間の長さを入力して、「OK」をクリックします。
