1. 「下図」メニューから「下図読み込み」を選びます。
2. ファイルを選択して、「開く」をクリックします。
   配置可能なファイルの拡張子は、jww/jwc/dwg/dxf/sfc/p21 です。

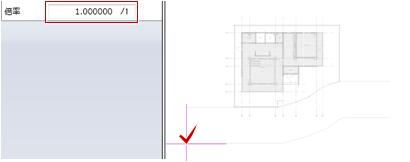

3. 「倍率」を設定します。
4. 配置位置をクリックします。


メモ

• 下図は平面ビューのみに表示されます。
• 下図は、１つの階で1つのみ読み込むことができます。すでに読み込んだ下図がある場合は、削除の確認画面が開きます。
• 読み込んだ後に、2D汎用データのファイルを修正した場合は、「下図更新」で更新することができます。

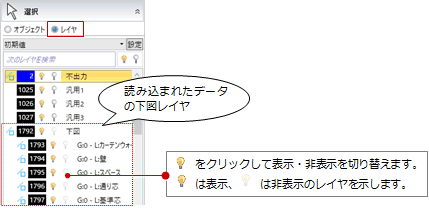

• 読み込んだ下図のデータのレイヤは、レイヤ一覧の「下図」で確認できます。下図は、レイヤごとに表示・非表示を切り替えることができます。

• 下図ではなく2D要素として読み込む場合は、「CAD編集」タブの「変換」メニューから「2D汎用読み込み」を選びます。

下図を配置した後に、2D汎用データのファイルを修正した場合は、下図を更新することができます。

「2D BIM化アシスト」で配置した下図の更新も可能です。

1. 「下図」メニューから「下図更新」を選びます。
2. をクリックして、ファイルを更新します。

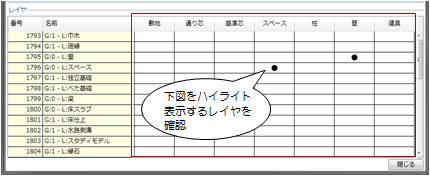

3. 「2D BIM化アシスト」で配置した下図の場合は、「レイヤ」でハイライト表示するレイヤに変更がないかどうかを確認します。
   変更がある場合は、「敷地」～「建具」の「●」を変更します。

4. 「閉じる」をクリックします。

メモ

• 下図のファイルのパス、ファイル名を変更すると、リンクが切れてしまうため下図を更新できません。

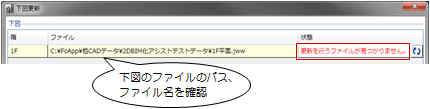

  次図は、ファイルのリンクが切れていることを示しています。


修正方法

「ファイル」の表示と同じになるように、エクスプローラでファイルのパスとファイル名を確認し、修正してください。

「下図読み込み」でファイルを読み込み直します。 ただし、「2D BIM化アシスト」で配置した下図の場合は、同じファイルを読み込み直し、「下図更新」でハイライト表示するレイヤの割り当てを確認します。レイヤ分けなど異なるファイルを読み込み直すと、下図のハイライトが表示されない場合があります。

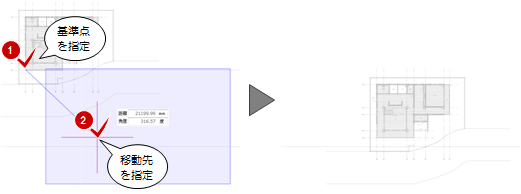

1. 「下図」メニューから「下図移動」を選びます。
2. 下図の移動の基準点をクリックします。
3. 移動先をクリックします。


メモ

• 「2D BIM化アシスト」で配置した下図にも使用できます。

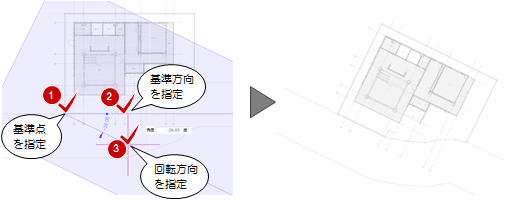

1. 「下図」メニューから「下図回転」を選びます。
2. 回転の基準点と基準方向をクリックします。
3. 回転方向をクリックします。


メモ

• 「2D BIM化アシスト」で配置した下図にも使用できます。

1. 「下図」メニューから「下図削除」を選びます。
2. 確認画面で「はい」をクリックします。


メモ

• 「2D BIM化アシスト」で配置した下図にも使用できます。
