躯体端部プロパティ変更躯体端部長さ変更躯体端部削除

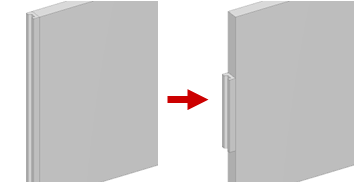

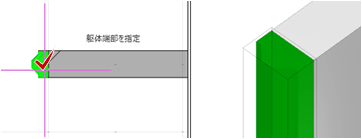

1. 「端部」メニューから「プロパティ変更」を選びます。
2. 平面ビューで色が変わったことを確認して、小口形状をクリックします。
   「躯体端部形状設計」ウィンドウが開きます。

3. 形状を編集します。

4. 「閉じる」をクリックして、確認画面で「はい」をクリックします。


1. 「端部」メニューから「長さ変更」を選びます。

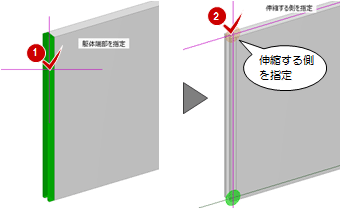

2. 3Dビューで、長さを変更する端部をクリックします。
3. 伸縮する側をクリックします。

4. 伸縮先をクリックします。

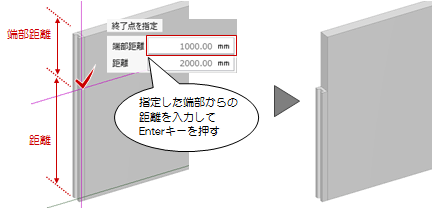

   または、カーソルエディットに端部距離を入力してEnterキーを押します。


メモ

• 壁上端・下端に取り付く小口形状、スラブの小口形状については、平面ビューで長さを変更できます。

1. 「端部」メニューから「削除」を選びます。

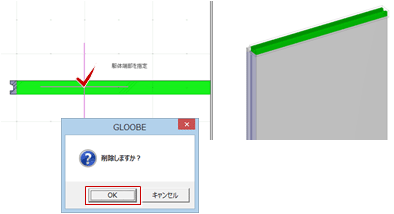

2. 小口形状をクリックします。
   平面または3Dビューで端部にマウスカーソルを合わせると、小口形状がハイライト表示されます。
3. 確認画面で「OK」をクリックします。


メモ

• 「辺編集」をONにして、部分的に壁上端・下端を変更した後、小口形状を削除しても壁の形状は元には戻りません。一旦壁のプロパティで高さを変更することで元に戻します。
  同様にスラブの形状も元に戻りません。スラブの場合は、「CAD編集」タブの「領域プラス・マイナス」で元に戻してください。
