壁割付編集

1. 「割付」メニューから「壁割付編集」を選びます。
2. 入力モードが「1点指定」であることを確認します。

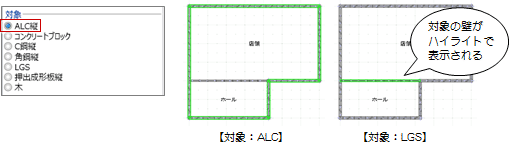

3. 対象となる壁の種別にチェックを入れます。

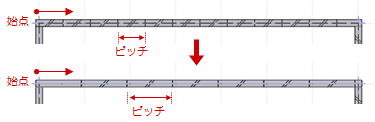

4. 「タイプ」で割り付け方法、「ピッチ」を設定します。
   （割り付けタイプについては、「ALCなどの壁の割り付けを設定するには」を参照）

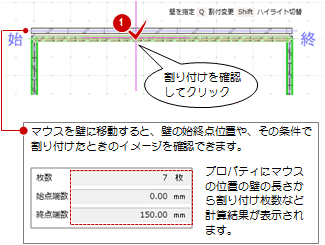

5. 割り付けを変更する壁を指定します。


   タイプ	操作
   始点／終点／部材中央／目地中央／両方

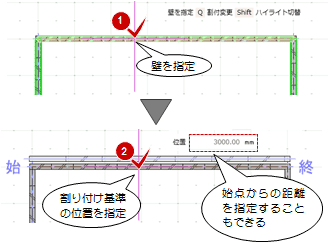

   マウス指定

メモ

• Qキーを押すと、「割付」の「タイプ」が順に切り替わります（マウス指定⇒始点⇒終点⇒部材中央⇒目地中央⇒両方）。

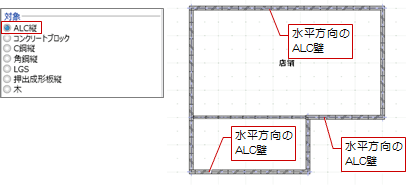

ここでは、次図に示す水平方向にあるALC壁の割り付けを変更する操作を解説します。

1. 入力モードを「範囲指定：領域」の「矩形範囲」に変更します。
2. 割り付けを変更する壁を囲むように範囲を指定します。

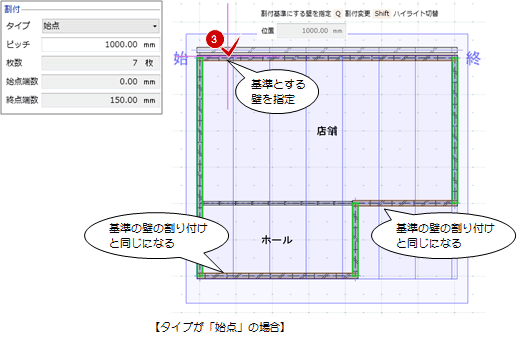

3. 基準となる壁（ここでは水平方向の壁）をクリックします。
