建具表編集

1. 「建具表」タブの姿図ビューをアクティブにします。
   　
2. 「建具表編集」をクリックします。
3. 姿図ビューにて、編集する姿図をクリックします。

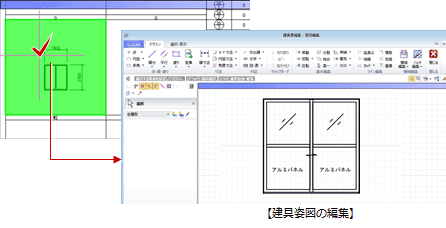

   「建具表編集－姿図編集」ウィンドウが表示されます。
4. 汎用コマンドを使用して、線分や文字列の追加など編集を行います。

5. 編集を終えたら、「閉じる」をクリックします。
6. 編集内容を反映して終了するには、確認画面で「はい」をクリックします。
   反映せずに終了する場合は「いいえ」、編集画面に戻る場合は「キャンセル」をクリックします。
   　

メモ

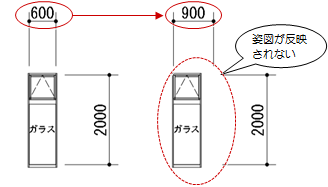

• 確認画面で「はい」をクリックすると、建具の3D形状や幅・高さなどプロパティを変更しても、姿図には反映されなくなります。例えば、建具幅を大きくしても、寸法には反映されますが、姿図は変更前の建具幅のままです。建具の3D形状や幅・高さなどに変更がないときに使用してください。

• 「建具表編集」で姿図を編集したものを、プロパティと連動できるようにするには、「建具表編集」で全データを削除してから「閉じる」をクリックし、確認画面で「はい」をクリックします。

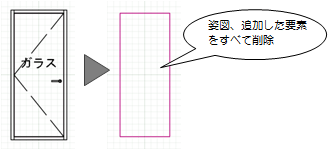

  全データを削除することで、もとの建具データから姿図が再作成されます。


編集できる項目は限られています。建具寸法や扉見込などは編集できません。

1. 「建具表」タブの姿図ビューをアクティブにします。
   　
2. 「建具表編集」をクリックします。
3. 姿図ビューにて、編集する建具表の項目をクリックします。

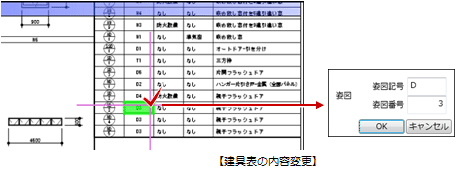

4. 表示されるダイアログにて、設定を変更して「OK」をクリックします。
