SXF書き込みSXF書き込み定義

1. 変換する図面を開きます。

2. 「変換」メニューから「SXF書き込み」を選びます。
3. 保存するファイル名を入力して、「保存」をクリックします。

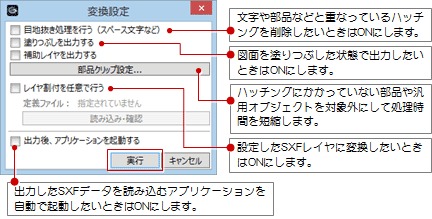

4. 「変換設定」ダイアログで条件を設定して、「実行」をクリックします。
   　
5. 確認画面で「OK」をクリックします。
   　

メモ

• 補助点や補助線などが入っている不出力レイヤのデータを書き込むには、「補助レイヤを出力する」をONにします。

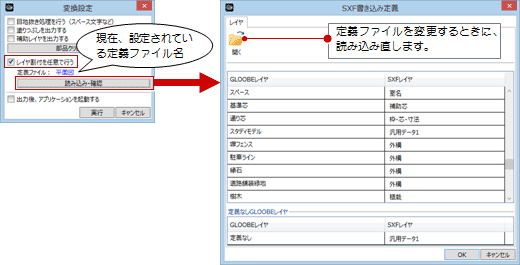

• 変換先を設定したレイヤにするときは、「レイヤ割付を任意で行う」をONにします。変更するには、「読み込み・確認」をクリックして定義ファイルを読み込みます。
  ここでは、個別にレイヤの割り付けを変更できません。割り付けは、「SXF書き込み定義」で変更します。

• 図面・GLOOBEシートで操作する場合、「SXF書き込み」をクリックした後、変換する図面を選びます（複数選択可）。

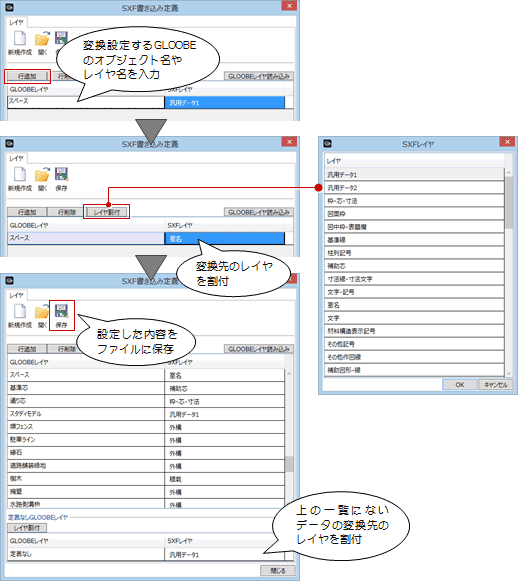

変換先のSXFレイヤを設定するには、「変換」メニューから「SXF書き込み定義」を選びます。

変換先のレイヤを設定したら、定義ファイルを作成します。「SXF書き込み」で変換するときに、作成した定義ファイルを使用します。

メモ

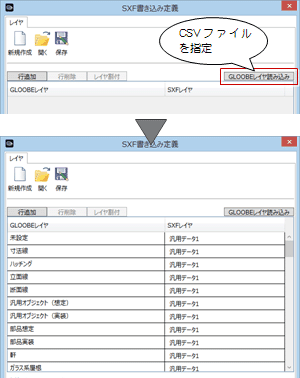

• 「GLOOBEレイヤ読み込み」で、GLOOBEレイヤの一覧データを簡単に取り込むことができます。読み込むファイルは、「図面作成」ダイアログの「レイヤ・ペン」にある「レイヤ管理」の「一覧書き込み」でCSVファイルを作成できます。
