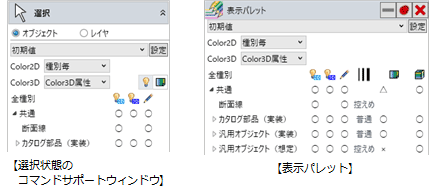

表示パレット選択状態のコマンドサポートウィンドウや表示パレットでは、オブジェクトごとの各ビューでの表示状態を設定します。
ビュー表示の設定はテンプレートとして登録でき、担当者別あるいは工程ごとに使い分けることで、必要な部材のみを表示させて入力や編集を効率的に行うことができます。
「表示パレット」メニューから
「表示パレット」を選びます。 | |
| |
| |
「ピン」をクリックして外した状態
にしておくと、パネルが一時的に最小化されて必要なときだけ自動で開くようになります。オブジェクトの表示/非表示、塗りつぶしのON/OFF、線幅・線色などは個別に変更できます。
| 設定 | 結果 |

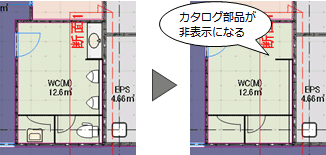

| ● 非表示にしたいとき
オブジェクトの 「2D表示」の欄を「×」にします。 |
|

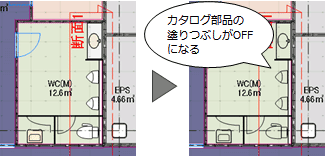

| ● 塗りつぶしをOFFにしたいとき
オブジェクトの 「Color2D」の欄を「×」にします。 |
|

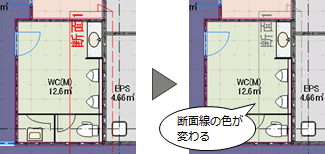

| ● 線幅や線色を変更したいとき
オブジェクトの 「線幅・線色」の欄をクリックして設定を変更します。 |
|

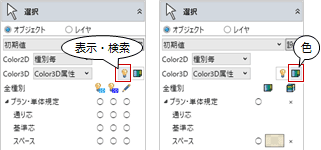

「色」に切り替えると、
「Color2D」
「Color3D」を設定できます。

「Color2D」および線幅の設定は、平面ビューツールバーの「優先表示の切り替え」メニューで「Color2Dを有効にする。」「線幅を有効にする。」がそれぞれONになっているときに有効です。

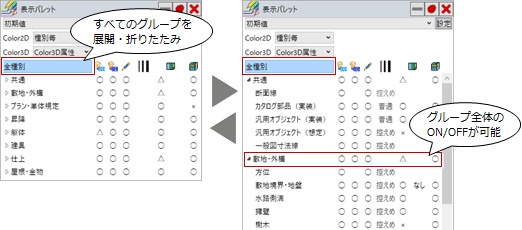

「2D表示」 |
平面ビューで表示する場合は「○」、非表示にする場合は「×」にします。 「2D表示」のアイコンをクリックすると全ON/OFFの設定ができます。 |
「3D表示」 |
3D/立面/断面/展開ビューで表示する場合は「○」、非表示にする場合は「×」にします。 「3D表示」のアイコンをクリックすると全ON/OFFの設定ができます。 |
「選択」 |
すべてのビューにおいてデータ選択の対象とする場合は「○」、非対象とする場合は「×」にします。 「選択」のアイコンをクリックすると全ON/OFFの設定ができます。 |
「線幅・線色」 |
平面ビューで表示する線幅と線色を設定します(線種はシステム固定です)。 線幅は、強調/普通/控えめから選択します。 3D/立面/断面/展開ビューで表示する線種・線幅・線色はシステム固定です。 |
「Color2D」 |
平面ビューおよび立面/断面/展開ビューの断面において、塗りつぶしやハッチング描画する場合は「○」、枠線のみで描画する場合は「×」にします。 「Color2D」のアイコンをクリックすると全ON/OFFの設定ができます。 |
「Color3D」 |
3Dビューおよび立面/断面/展開ビューの見付面において、テクスチャや単色カラーで描画する場合は「○」、枠線のみで描画する場合は「×」にします。 「Color3D」のアイコンをクリックすると全ON/OFFの設定ができます。 |
| Color2D | |
● 種別毎
|
表示設定の 「Color2D」の列が設定できるようになります。各オブジェクトのプロパティで設定している「Color2D」ではなく、ここで設定したColor2D表現で平面ビューおよび立面/断面/展開ビューの断面を描画します。 |
● Color2D属性
|
各オブジェクトのプロパティで設定している「Color2D」で平面ビューおよび立面/断面/展開ビューの断面を描画します。 |
● 一律同じ色
|
「一律同じ色」の隣のボックスで設定した色・ハッチングで平面ビューおよび立面/断面/展開ビューの断面を描画します。 |
| Color3D | |
● Color3D属性
|
各オブジェクトのプロパティで設定している「Color3D」で、3Dビューおよび立面/断面/展開ビューの見付面を描画します。 |
● 一律同じ色
|
「一律同じ色」の隣のボックスで設定した色で、3Dビューおよび立面/断面/展開ビューの見付面を描画します。 |

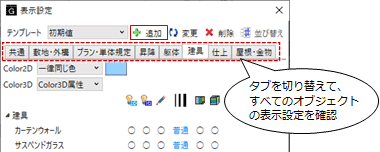

「追加」をクリックします。
「変更」または
「削除」をクリックします。

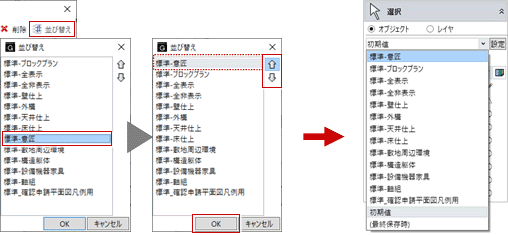

「並び替え」をクリックします。
で順番を入れ替えて「OK」をクリックします。

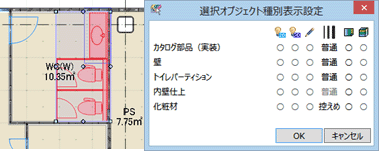

一覧に表示される数が多くて目的のオブジェクトを探しづらいときは、画面でオブジェクトを選択後に
「表示パレット」メニューから
「表示パレット(選択種別)」を選びます。
選択しているオブジェクト種別のみのパレットになり、目的のオブジェクトの表示を設定しやすくなります。
