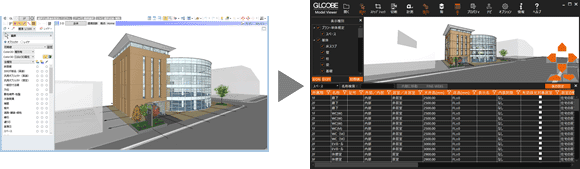

GLOOBE Model Viewer出力

1. 「GLOOBE Model Viewer」をクリックします。

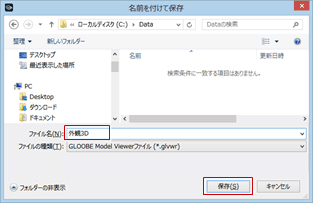

2. 作成するファイルの名前を設定して、「保存」をクリックします。
   　
3. 確認画面で「OK」をクリックします。
   　

メモ

• 通り芯、3D寸法線、スタディモデルなどは、GLOOBE Model Viewerファイルに出力されません。
• 次の参照系の要素は、GLOOBE Model Viewerで立体は表示されますが、プロパティの確認はできません。
  外部参照（全棟）、外部参照（区画）、階参照、ユニット

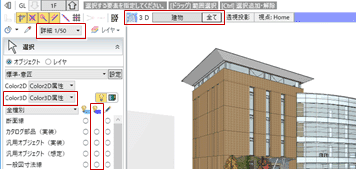

• 「プレゼン」タブの「GLOOBE Model Viewer」から出力する場合、3Dビューの描画に関する設定が影響します。3Dビューで見えている立体がそのまま出力されて、Viewerでも同じものが見えます。
  ※「FM連携」タブの同コマンドから出力する場合は、プログラム固定の出力設定になります。


GLOOBE Architect／Constructionから、次のオブジェクトが出力されます。

プラン・単体規定	スペース、用途区画
躯体	スラブ、キャンティスラブ、段差スラブ、壁、パラペット、防水アゴ、柱、梁、垂直ブレース、水平ブレース、べた基礎、片持ち基礎、連続基礎、独立基礎、柱型
建具	カタログ建具、建具、カーテンウォール、ハイパーティション、ローパーティション、トイレパーティション、移動パーティション、サスペンドガラス
仕上	床仕上、内壁仕上、外壁仕上、内部天井仕上、外部天井仕上、廻縁、巾木、意匠目地
屋根・金物	金属・防水系屋根、ガラス系屋根、トップライト、軒、笠木、水切、下端見切、化粧材、水平ルーバー、垂直ルーバー
昇降	階段、スロープ、エスカレータ、動く歩道、エレベータ、通常手摺、腰壁手摺、壁付手摺
共通	カタログ部品、汎用オブジェクト、設備
敷地・外構	敷地境界・地盤、道路・舗装・緑地、水路側溝、水路側溝枡、擁壁、縁石、塀フェンス、等高地形、傾斜起伏、景観地形、駐車ライン、樹木、建物緑化
仮設	仮囲い、仮設フェンス、ゲート、仮設足場
土工	土工事用地盤、山留壁、山留支保工、構台、車両・重機
