断面系図面の作図要素

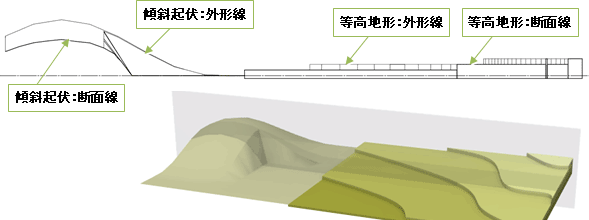

等高地形	外形線	断面線
傾斜起伏	外形線	断面線
景観地形	外形線

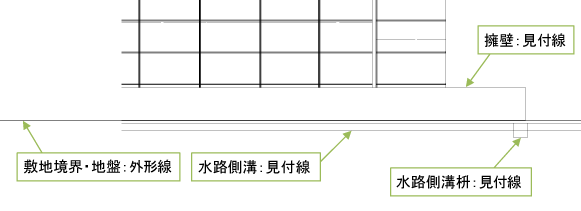

敷地境界・地盤	外形線

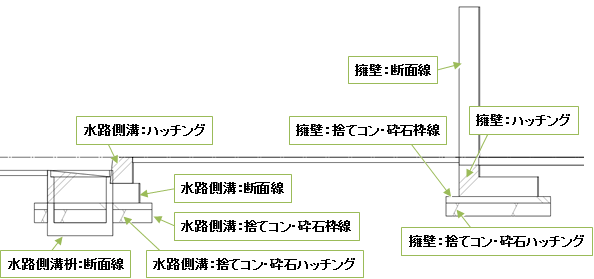

水路側溝	見付線	断面線	ハッチング	断面形状2D線
	捨てコン・砕石枠線	捨てコン・砕石ハッチング
水路側溝枡	見付線	断面線
擁壁	見付線	断面線	ハッチング	断面形状2D線
	捨てコン・砕石枠線	捨てコン・砕石ハッチング

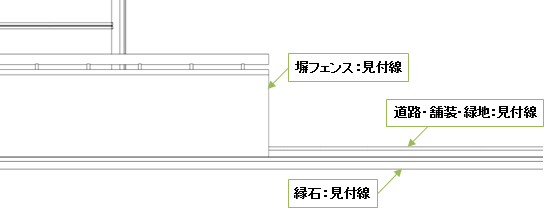

道路・舗装・緑地	見付線	断面線

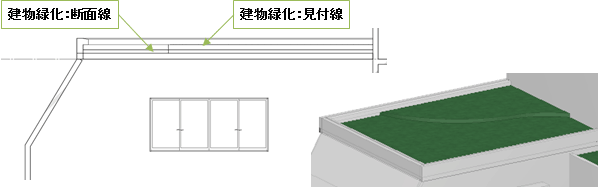

建物緑化	見付線	断面線

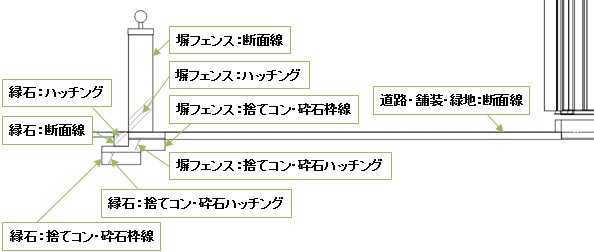

縁石	見付線	断面線	ハッチング	断面形状2D線
	捨てコン・砕石枠線	捨てコン・砕石ハッチング
塀フェンス	見付線	断面線	ハッチング
	捨てコン・砕石枠線	捨てコン・砕石ハッチング

メモ

• 「断面形状2D線」は、作図表現（部材表現）の「他一般」タブで、「断面形状 詳細2D」の「作図する」がONの場合に描画されます。
  （詳しくは、「形状作成の2D要素を作図するには」を参照）

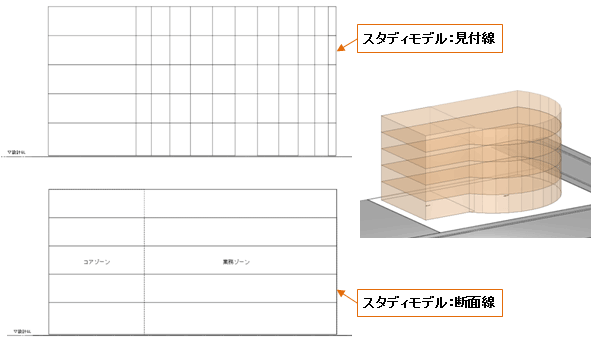

スタディモデル	見付線	断面線

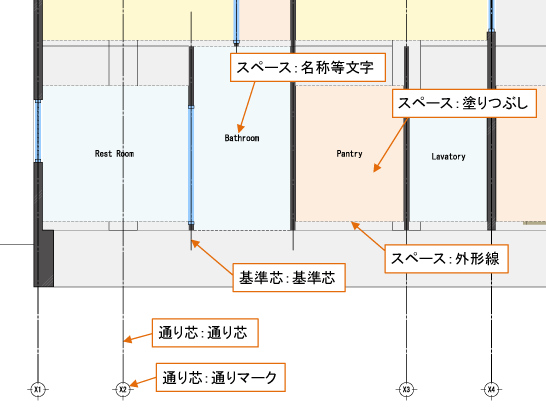

通り芯	通り芯	通りマーク
基準芯	基準芯
スペース	外形線	名称等文字	塗りつぶし

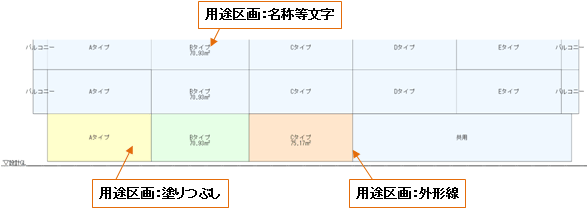

用途区画	外形線	名称等文字	塗りつぶし

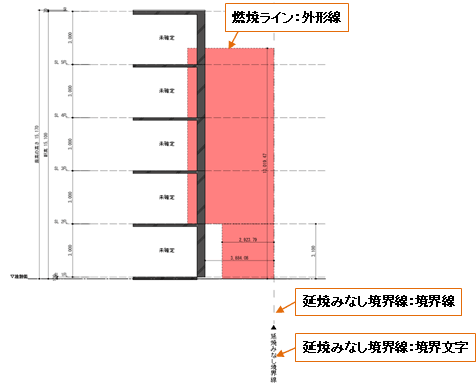

延焼みなし境界線	境界線	境界文字
燃焼ライン	外形線	燃焼ライン文字

柱	見付外形線

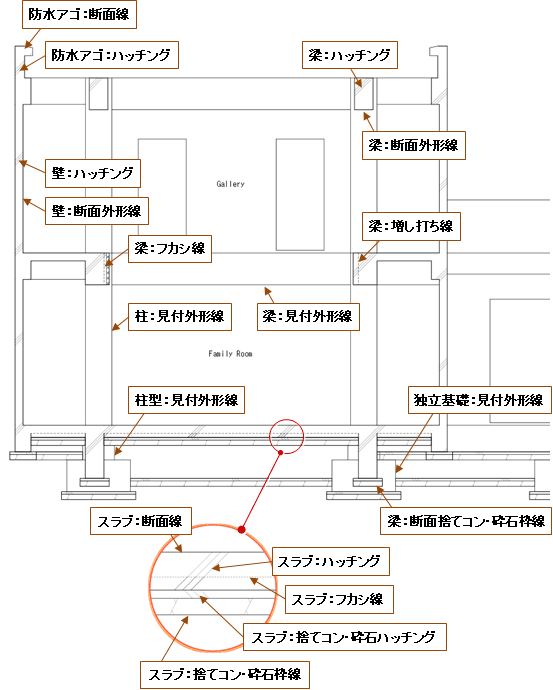

壁	見付外形線	断面外形線	ハッチング	断面複層線

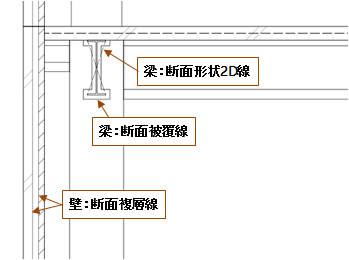

梁	見付外形線	断面外形線	ハッチング	断面形状2D線	断面被覆線
	フカシ線	増し打ち線	見付捨てコン・砕石枠線	断面捨てコン・砕石枠線	捨てコン・砕石ハッチング
基礎梁	見付外形線	断面外形線	ハッチング	フカシ線	増し打ち線
	見付捨てコン・砕石枠線	断面捨てコン・砕石枠線	捨てコン・砕石ハッチング
スラブ	見付外形線	断面線	ハッチング	フカシ線	捨てコン・砕石枠線
	捨てコン・砕石ハッチング
土間	見付外形線	断面線	ハッチング	フカシ線	捨てコン・砕石枠線
	捨てコン・砕石ハッチング
デッキスラブ	見付外形線	断面線	ハッチング	フカシ線	捨てコン・砕石枠線
	捨てコン・砕石ハッチング
防水アゴ	見付線	断面線	ハッチング	断面形状2D線

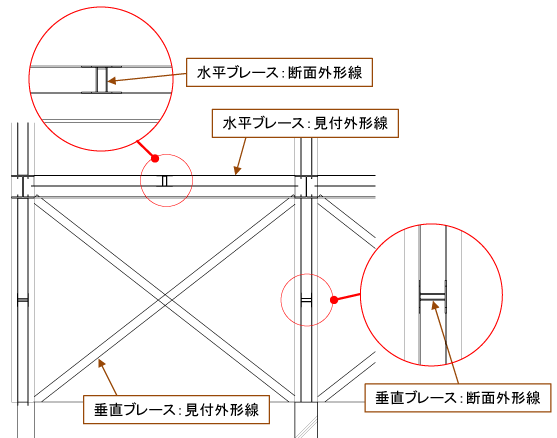

垂直ブレース	見付外形線	断面外形線	ハッチング	断面形状2D線

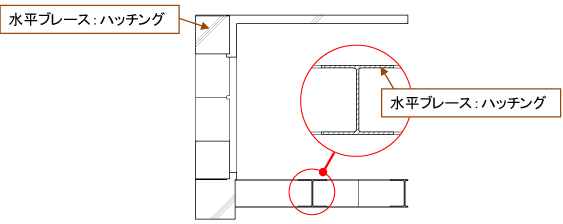

水平ブレース	見付外形線	断面外形線	ハッチング	断面形状2D線

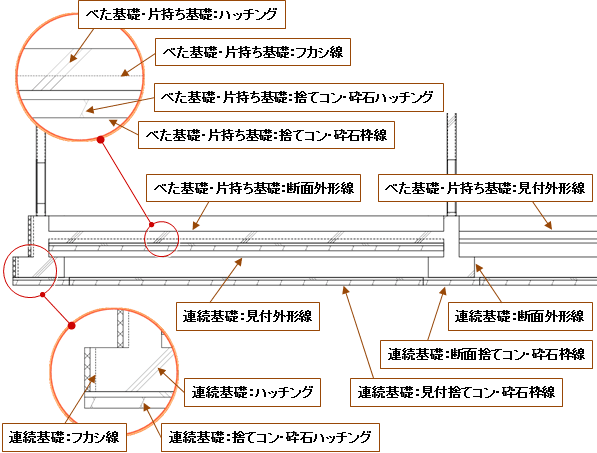

べた基礎・片持ち基礎	見付外形線	ハッチング	断面外形線	フカシ線	捨てコン・砕石枠線
	捨てコン・砕石ハッチング
連続基礎	見付外形線	ハッチング	断面外形線	フカシ線	見付捨てコン・砕石枠線
	断面捨てコン・砕石枠線	捨てコン・砕石ハッチング

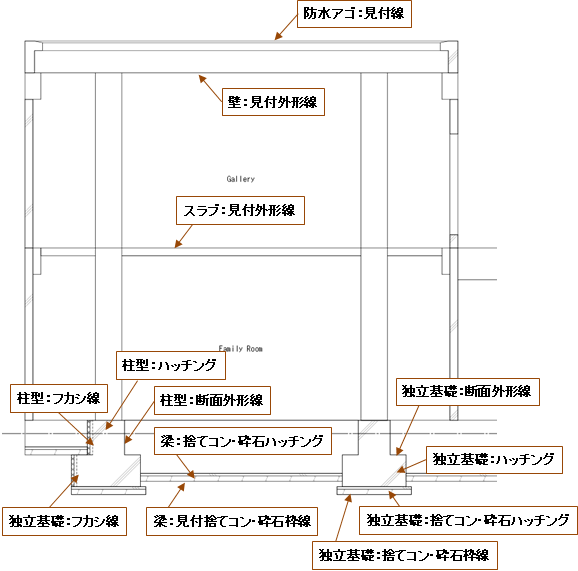

独立基礎	見付外形線	断面外形線	ハッチング	フカシ線	捨てコン・砕石枠線
	捨てコン・砕石ハッチング
柱型	見付外形線	断面外形線	ハッチング	フカシ線
杭	本体外形線

メモ

• 「断面形状2D線」は、作図表現（部材表現）の「他一般」タブで、「断面形状 詳細2D」の「作図する」がONの場合に描画されます。
  （詳しくは、「形状作成の2D要素を作図するには」を参照）
• 「フカシ線」「増し打ち線」のレイヤ・線幅・線色は「レイヤ・ペン」で設定し、線種は作図表現（部材表現）の「被覆・下地」タブで設定します。
  （詳しくは、「被覆線・下地線を描画するには」を参照）

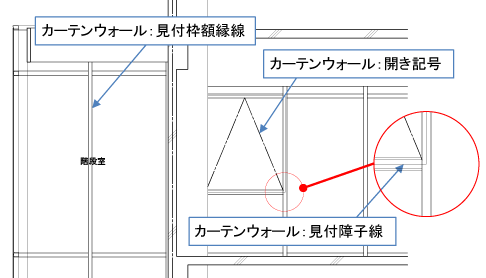

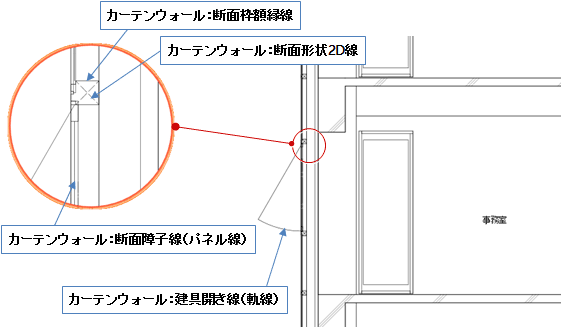

カーテンウォール	見付障子線	見付枠額縁線	断面障子線（パネル）	断面枠額縁線	建具開き線（軌線）
	開き記号	断面形状2D線
サスペンドガラス	見付枠額縁線	断面形状2D線

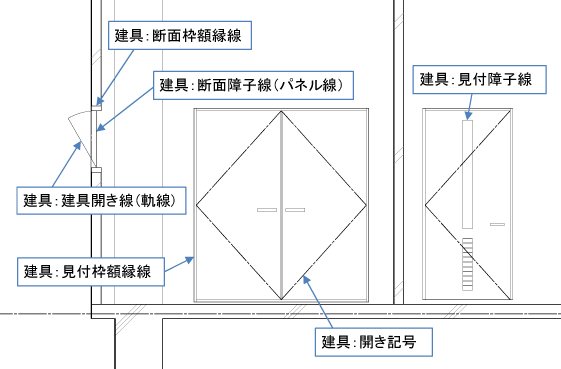

建具	見付障子線	見付枠額縁線	断面障子線（パネル）	断面枠額縁線	建具開き線（軌線）

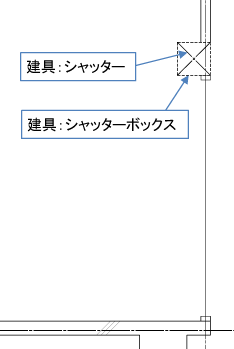

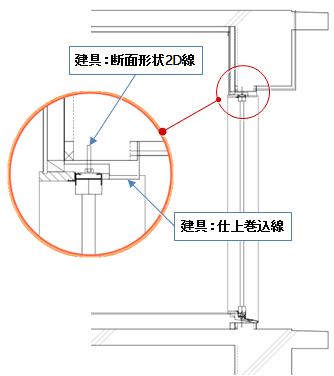

	シャッター	シャッターボックス	開き記号	仕上巻込線	断面形状2D線
	見付開口線	断面開口線

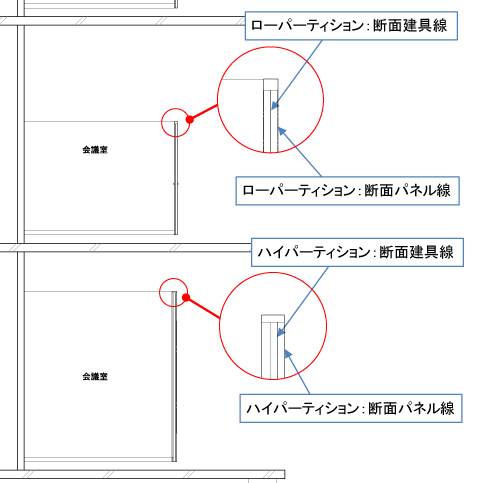

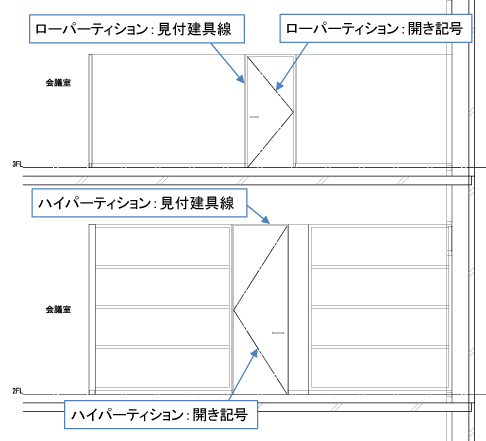

ハイパーティション	見付建具線	断面建具線	断面パネル線	開き記号
ローパーティション	見付建具線	断面建具線	断面パネル線	開き記号

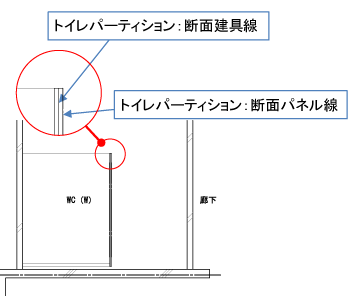

トイレパーティション	見付建具線	断面建具線	断面パネル線	開き記号

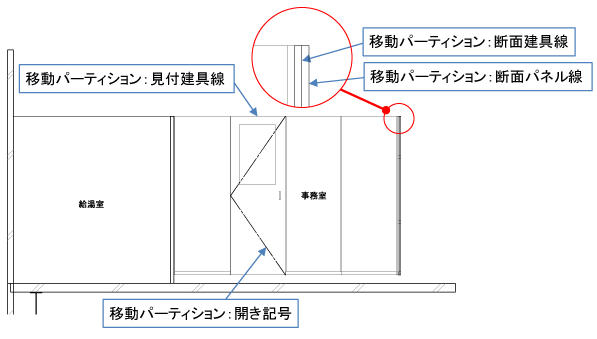

移動パーティション	見付建具線	断面建具線	断面パネル線	開き記号

メモ

• 「断面形状2D線」は、作図表現（部材表現）の「他一般」タブで、「断面形状 詳細2D」の「作図する」がONの場合に描画されます。
  （詳しくは、「形状作成の2D要素を作図するには」を参照）

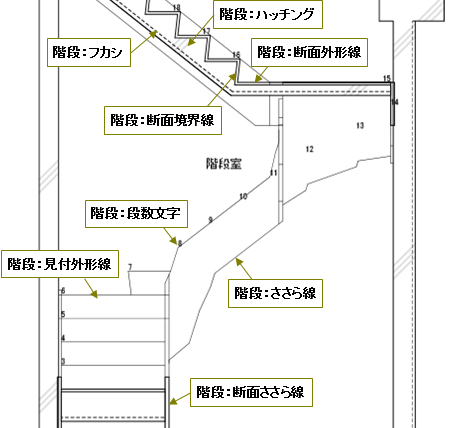

階段	見付外形線	ささら線	断面外形線	断面境界線	断面ささら線
	ハッチング	段数文字	フカシ線

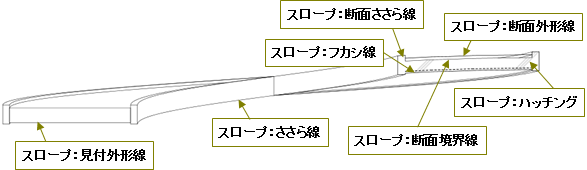

スロープ	見付外形線	ささら線	断面外形線	断面境界線	断面ささら線
	ハッチング	フカシ線

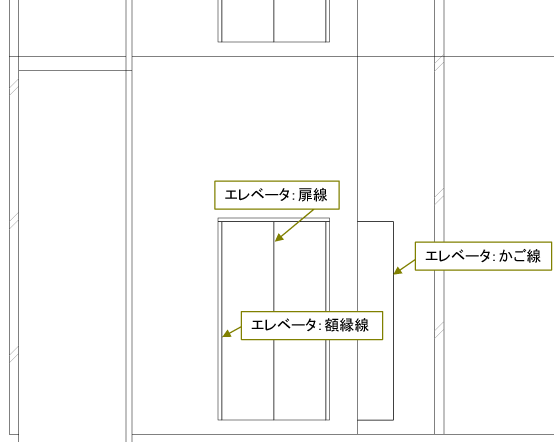

エレベータ	かご線	扉線	額縁線

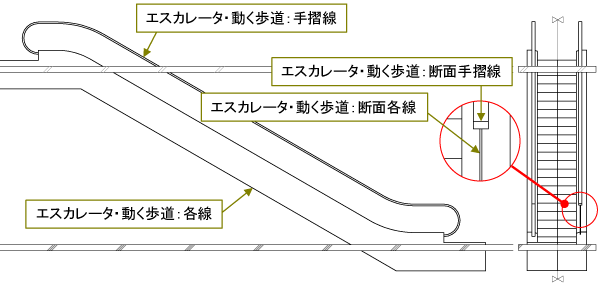

エスカレータ・動く歩道	各線	手摺線	断面各線	断面手摺線

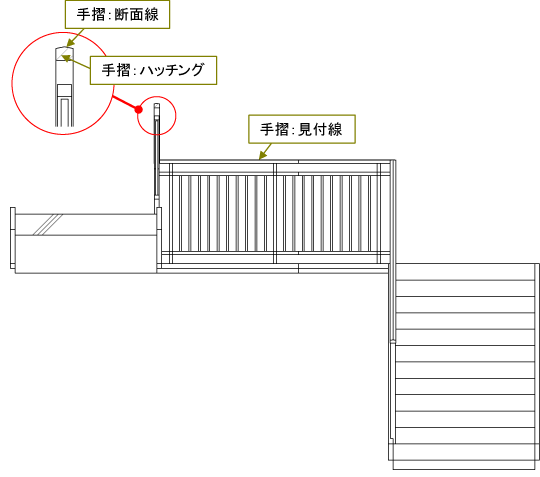

手摺	見付線	断面線	ハッチング

　

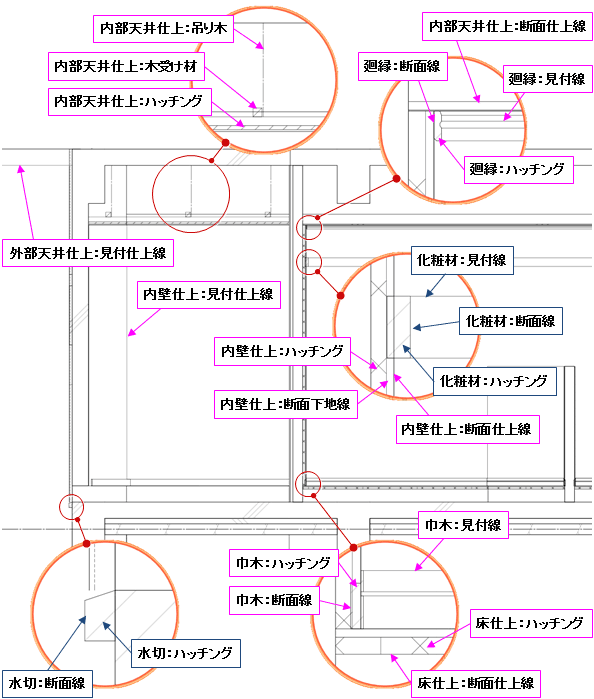

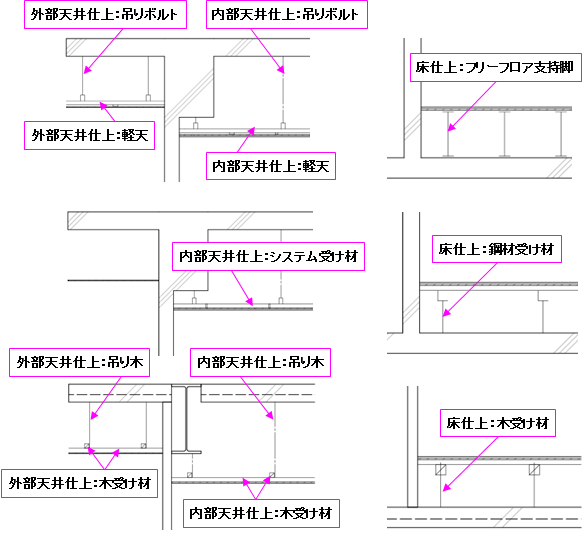

床仕上	見付仕上線	断面仕上線	ハッチング	フリーフロア支持脚	木受け材	鋼材受け材

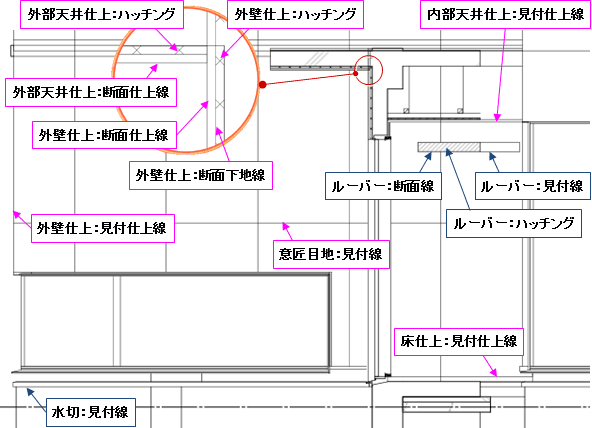

内壁仕上	見付仕上線	断面仕上線	断面下地線	ハッチング
外壁仕上	見付仕上線	断面仕上線	断面下地線	ハッチング
内部天井仕上	見付仕上線	断面仕上線	ハッチング	吊りボルト	軽天	システム受け材
	吊り木	木受け材
外部天井仕上	見付仕上線	断面仕上線	ハッチング	吊りボルト	軽天	吊り木
	木受け材
廻縁	見付線	断面線	ハッチング	断面形状2D線
巾木	見付線	断面線	ハッチング	断面形状2D線
意匠目地	見付線	断面線

メモ

• 「断面形状2D線」は、作図表現（部材表現）の「他一般」タブで、「断面形状 詳細2D」の「作図する」がONの場合に描画されます。
  （詳しくは、「形状作成の2D要素を作図するには」を参照）
• 床仕上、天井仕上で設定した受けのタイプから、矩計図で受け材が描画されます。また、受け材のタイプは作図表現（受け材）で変更できます。
  （詳しくは、「矩計図で床の受け材を描くには」「矩計図で天井の受け材を描くには」を参照）

　

　

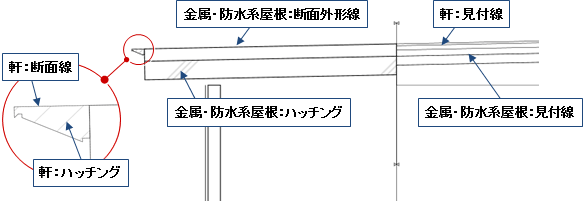

金属・防水系屋根	見付線	断面外形線	ハッチング

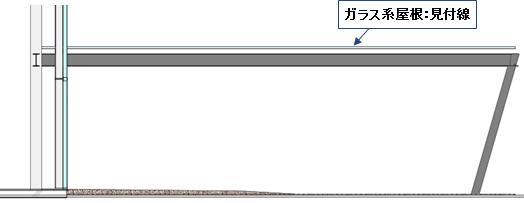

ガラス系屋根	見付線

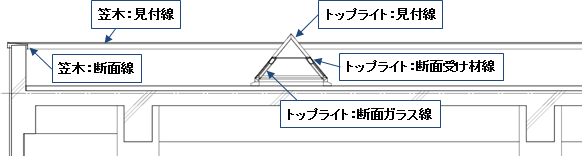

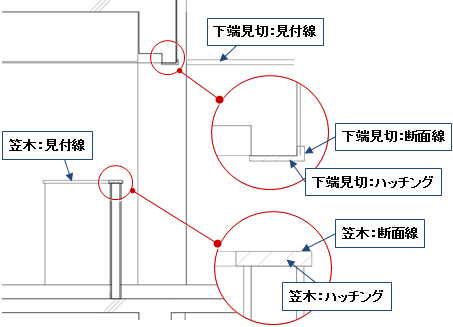

笠木	見付線	断面線	ハッチング	断面形状2D線
水切	見付線	断面線	ハッチング	断面形状2D線
下端見切	見付線	断面線	ハッチング	断面形状2D線
化粧材	見付線	断面線	ハッチング	断面形状2D線
ルーバー	見付線	断面線	ハッチング
トップライト	見付線	断面ガラス線	断面受け材線
軒	見付線	断面線	ハッチング	断面形状2D線

メモ

• 「断面形状2D線」は、作図表現（部材表現）の「他一般」タブで、「断面形状 詳細2D」の「作図する」がONの場合に描画されます。
  （詳しくは、「形状作成の2D要素を作図するには」を参照）

　

　

　

　

敷地境界線	境界記号、線	道路中心線	境界線	対面道路境界線
	境界種別文字	緩和境界線	隅切り境界線文字

「ボリューム解析（断面系）」を参照してください。

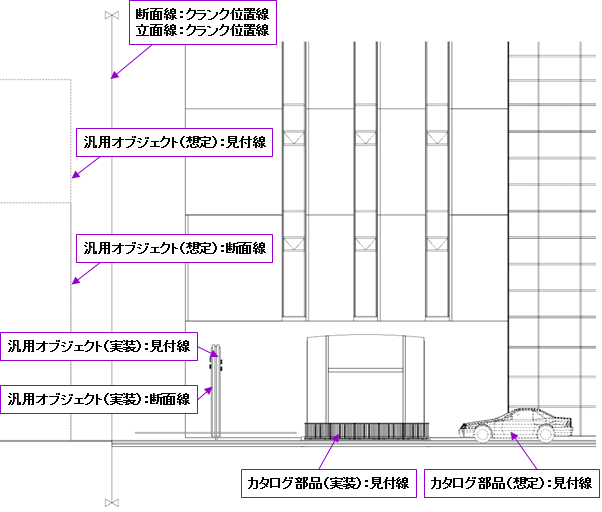

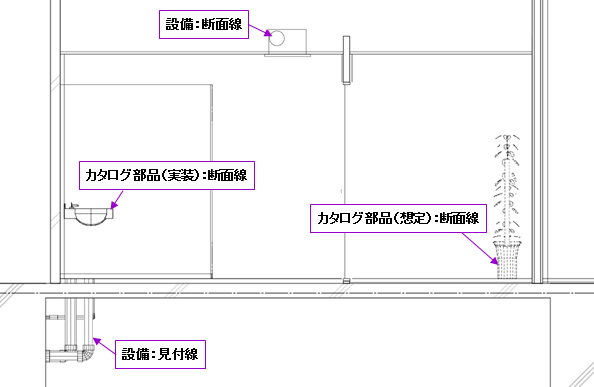

カタログ部品（実装）	見付線	断面線
カタログ部品（想定）	見付線	断面線
汎用オブジェクト（実装）	見付線	断面線
汎用オブジェクト（想定）	見付線	断面線
設備	見付線	断面線
断面線	クランク位置線
立面線	クランク位置線

メモ

• 断面線は、作図表現（部材表現）の「部品」タブで、「断面線上の部品類をカットする」がONの場合に描画されます。
  （詳しくは、「立面・断面・3Dビューにて部品類を切断線上の形状で描画するには」を参照）
