建築面積区画床面積区画領域面積区画

建築面積求積図で建築面積区画、床面積求積図で床面積区画、領域面積求積図で領域面積区画を入力します。

なお、面積区画の寸法表記はｍ単位です。小数点以下桁数と丸めは、作図表現（面積区画）で設定します。
　

メモ

「申請面積」で入力する建築面積区画、床面積区画の小数点以下桁数と丸めは、「申請面積表示設定」の「丸め」タブにある「集計値－面積」で設定します。

床面積区画を入力するM550530_kmk_sec02

「床面積区画」メニューから「床面積区画」を選びます。
対象階が「1F」であることを確認します。
入力モードを「範囲指定：領域」の「矩形範囲」に変更します。
（の操作については「領域面積区画を入力する」、の操作については「入力モード」を参照）

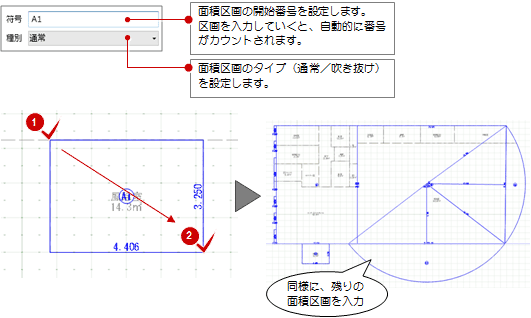

プロパティで「符号」「種別」を設定します。

加算区画	容積率対象	容積率・床面積対象とする区画を入力します。
	容積率不算入対象	床面積のみ対象とする区画を入力します。 ※ EVシャフト、共同住宅の共用廊下など
	床面積対象外	容積率・床面積対象外とする区画を入力します（施工床面積）。 ※ バルコニーやポーチなど
減算区画	吹き抜け	吹き抜けの区画を入力します。

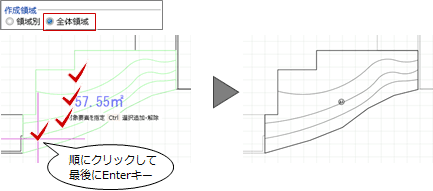

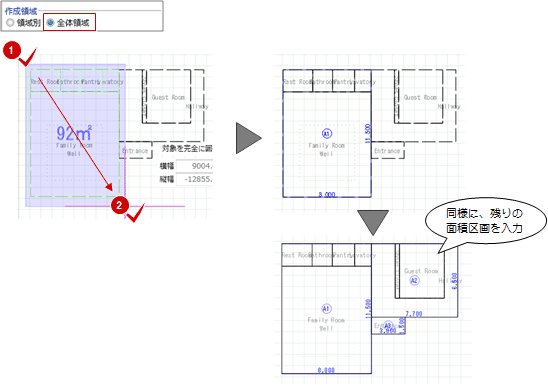

「作成領域」を「全体領域」に変更して、区画をまとめたいスペースの範囲を指定します。指定した領域内に完全に含まれるスペースの外形面積が床面積区画として入力されます。

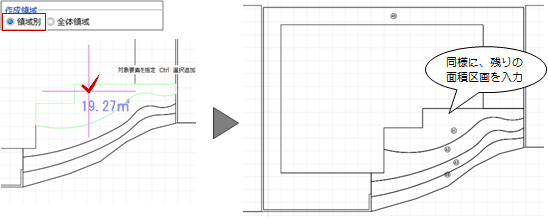

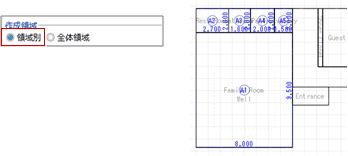

なお、「作成領域」が「領域別」の場合は、指定した領域内の各スペースに床面積区画が入力されます。

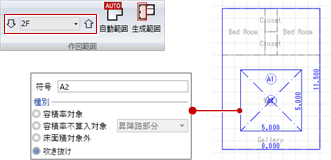

対象階を変更して、他階の床面積区画を入力します。

メモ

床面積区画の種別には、「加算区画（容積率対象／容積率不算入対象／床面積対象外）」「減算区画（吹き抜け）」があります。
　
　容積率対象面積＝吹き抜け区画の領域を除く、容積率対象区画の面積合計
　容積率不算入対象面積＝吹き抜け区画の領域を除く、容積率不算入対象区画の面積合計
　床面積対象外面積＝吹き抜け区画の領域を除く、床面積対象外区画の面積合計
吹き抜けの区画は、「入力優先」を「なし」にして通常の区画と重ねて入力します。
加算区画は、「入力優先」が「なし」のときは他の区画と重ならないように入力するか、「勝ち」「負け」で入力します。
　
符号のハンドルをドラッグすることで、符号を移動できます。
　
ビューツールバーの「バック」をクリックすると、バック表示する階や要素を変更できます。
