スイープ体傾斜体錐体回転体球体ブレンド体

1. 「ブロック」メニューから「スイープ体」を選びます。

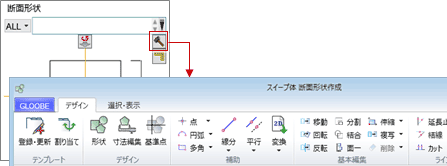

2. 「形状作成」をクリックします。
   「断面形状作成」ウィンドウが開きます。

3. スイ―プ体の断面形状や基準点を編集します。
   （操作については、「形状作成」を参照）

4. 「閉じる」をクリックして、確認画面で「はい」をクリックします。

5. 入力モードを「連続線（円弧可）」に変更します。
   （の操作については、「入力モード」を参照）
6. 「配置高」でスイープ体を配置する高さを設定します。
   配置基準は、モデルの底面となります。
7. 「基本色」で立体の色を設定します。

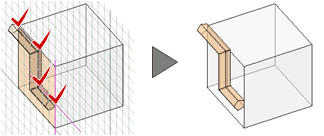

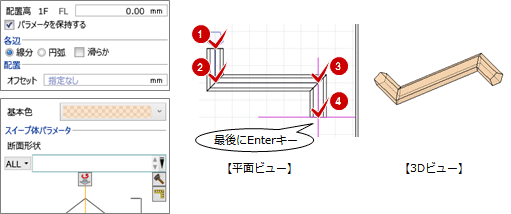

8. 断面形状を押し出す経路を描きます。


メモ

• 経路を描くときに、Qキーで断面形状を反転できます。
• 「オフセット」を入力することで、クリックした位置から設定値の分、ずらして配置できます。
  　
• 3Dビューでは、既存の面を検索して入力点をクリックできます。
  　
• モデルの配置後、プロパティから高さや配置高、断面形状を変更したい場合は、モデルの入力時に「パラメータを保持する」をONにします。
  （詳しくは、「高さや断面形状などパラメータを保持するには」「汎用オブジェクトの配置高について」を参照）

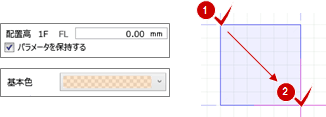

1. 「ブロック」メニューから「傾斜体」を選びます。
2. 入力モードが「矩形」の「矩形」であることを確認します。
   （の操作については、「入力モード」を参照）

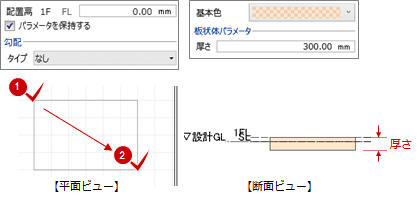

3. 「配置高」で傾斜体を配置する高さ、「厚さ」で傾斜体の厚みを設定します。
4. 「タイプ」で勾配のタイプを設定します。傾斜がない場合は「なし」を選びます。
5. 「基本色」で立体の色を設定します。
6. 傾斜体の形状を描きます。
   タイプが「なし」の場合、モデルが配置されます。

7. 傾斜がある場合、続けて、勾配に関する操作を行います。


   タイプ	操作

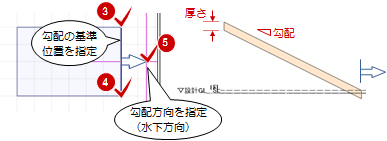

   片流れの勾配と基準位置を指定する場合	※勾配基準線の位置が、傾斜体上面の配置高さとなります。

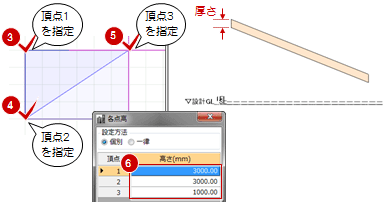

   片流れの3点の高さを指定する場合

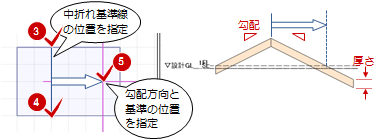

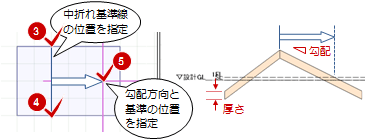

   棟の位置と勾配を指定して、両側の傾斜を等勾配とする場合	※勾配基準に指定した位置が、傾斜体上面の配置高さとなります。
   棟の位置と高さを指定して、両側の傾斜を等勾配とする場合	※勾配基準に指定した位置と軸高から勾配が決まります。

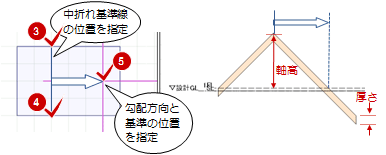

   棟の位置と片方の勾配を指定して、両側の傾斜の先端を同じ高さとする場合	※勾配基準に指定した位置が、傾斜体上面の配置高さとなります。

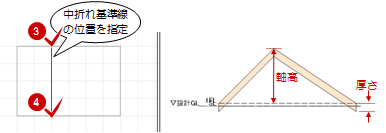

   棟の位置と高さを指定して、両側の傾斜の先端を同じ高さとする場合

メモ

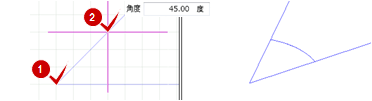

• 「勾配」は、分数部分をクリックすることで「/100」→「/1」→「/10」に切り替わります。

• 1階以外は、各階のFLに配置されます。
• モデルの配置後、プロパティから高さや配置高、断面形状を変更したい場合は、モデルの入力時に「パラメータを保持する」をONにします。
  （詳しくは、「高さや断面形状などパラメータを保持するには」「汎用オブジェクトの配置高について」を参照）

1. 「ブロック」メニューから「錐体」を選びます。
2. 入力モードが「矩形」の「矩形」であることを確認します。
   （の操作については、「入力モード」を参照）
3. 「配置高」で錐体を配置する高さを設定します。
   配置基準は、モデルの下面となります。
4. 「基本色」で立体の色を設定します。

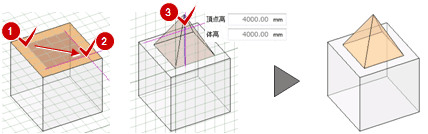

5. 底面の形状を描きます。

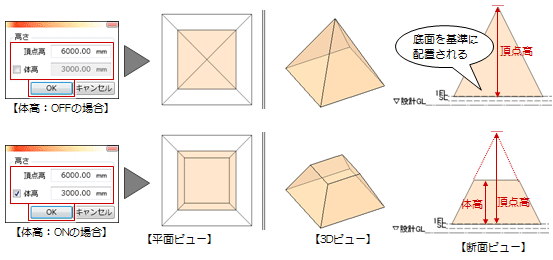

6. 頂点高と体高を設定して、「OK」をクリックします。


メモ

• 3Dビューでは、既存の面を検索して入力点をクリックできます。

• モデルの配置後、プロパティから高さや配置高、断面形状を変更したい場合は、モデルの入力時に「パラメータを保持する」をONにします。
  （詳しくは、「高さや断面形状などパラメータを保持するには」「汎用オブジェクトの配置高について」を参照）

1. 「ブロック」メニューから「回転体」を選びます。

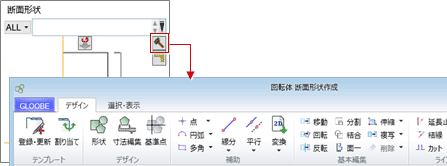

2. 「形状作成」をクリックします。
   「断面形状作成」ウィンドウが開きます。

3. 回転体の断面形状や基準点を編集します。
   （操作については、「形状作成」を参照）

4. 「閉じる」をクリックして、確認画面で「はい」をクリックします。

5. 「配置高」で回転体を配置する高さを設定します。
6. 「基本色」で立体の色を設定します。

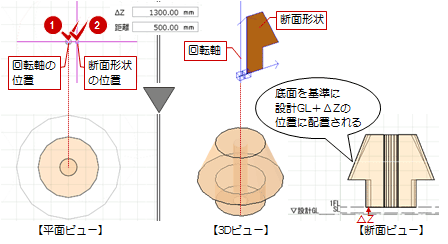

7. 入力モードを選択して、回転軸と断面形状の配置位置をクリックします。

入力モード	操作

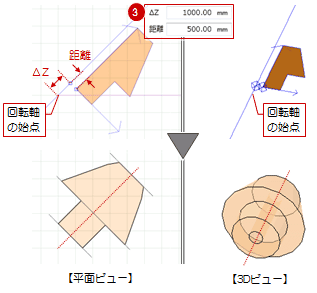

「鉛直軸回転」	【回転軸が鉛直方向の場合】 回転軸の位置をクリックします。 断面形状の位置をクリック、または数値で指定します。 「ΔZ」は配置高さ、「距離」は回転軸からのオフセットになります。
「水平軸回転」	【回転軸の方向を2点指定する場合】 回転軸の始点、終点をクリックします。 断面形状の位置をクリック、または数値で指定します。

メモ

• 入力モードが「水平軸回転」のときのみ、3Dビューで既存の面を検索して回転軸を指定できます。
• 1階以外は、各階のFL＋△Zの位置に配置されます。
• モデルの配置後、プロパティから高さや配置高、断面形状を変更したい場合は、モデルの入力時に「パラメータを保持する」をONにします。
  （詳しくは、「高さや断面形状などパラメータを保持するには」「汎用オブジェクトの配置高について」を参照）

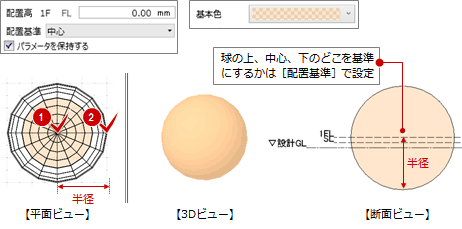

1. 「ブロック」メニューから「球体」を選びます。
2. 「配置高」で球体を配置する高さ、「配置基準」でどこを基準にするかを設定します。
3. 「基本色」で立体の色を設定します。

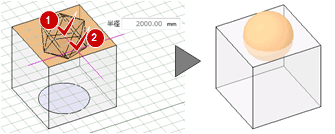

4. 球の中心と半径をクリックします。


メモ

• 3Dビューでは、既存の面を検索して入力点をクリックできます。

• モデルの配置後、プロパティから高さや配置高、断面形状を変更したい場合は、モデルの入力時に「パラメータを保持する」をONにします。
  （詳しくは、「高さや断面形状などパラメータを保持するには」「汎用オブジェクトの配置高について」を参照）

1. 「ブロック」メニューから「ブレンド体」を選びます。
2. 「配置高」でブレンド体を配置する高さを設定します。
3. 「基本色」で立体の色を設定します。
4. 入力モードを「正多角形」の「円内接・正多角形」に変更します。
   （の操作については、「入力モード」を参照）

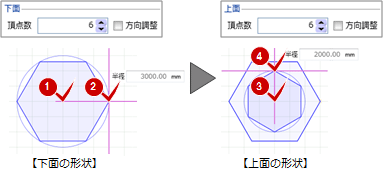

5. 下面の頂点数を設定して、下面の形状を描きます。
6. 続けて、上面の頂点数を設定して、上面の形状を描きます。

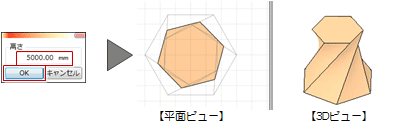

7. 高さを設定して、「OK」をクリックします。


メモ

• ブレンド体の下面を基準に、１階は設計GL、１階以外は各階FLに配置されます。
• モデルの配置後、プロパティから高さや配置高、断面形状を変更したい場合は、モデルの入力時に「パラメータを保持する」をONにします。
  （詳しくは、「高さや断面形状などパラメータを保持するには」「汎用オブジェクトの配置高について」を参照）

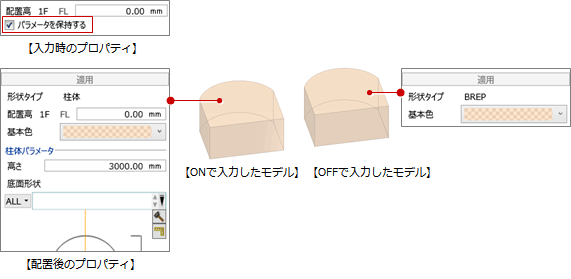

モデルを入力した後でも、プロパティから高さや配置高、底面形状を変更したい場合は、モデルの入力時に「パラメータを保持する」をONにします。

一方、プロパティによるモデルの変更ではなく、「スイープ」「カッター」などを使用してモデルを編集していく場合はOFFにしておきます。

メモ

• プロパティパネルの「形状タイプ」にブロックの種別が表示されます。


  形状タイプの表示	ブロックの種別
  柱体、板状体など	GLOOBEで「パラメータを保持する」ONで入力したもの
  Mesh	SketchUP読み込みで「形状の再現を優先する」で取り込んだもの または面が閉じていない立体
  BREP	GLOOBEで「パラメータを保持する」OFFで入力したもの SketchUP読み込みで「立体の編集を優先する」で取り込んだもの ※「立体の編集を優先する」がONであっても、SketchUpデータの内部形状が不正な場合には、Meshとして取り込まれます。

• 「パラメータを保持する」をONで入力したモデルでも、「スイープ」などでモデルを編集すると、保持していたパラメータは破棄されます。

• 「パラメータを保持する」をONで入力した「傾斜体」「錐体」「回転体」「球体」「ブレンド体」「棚状体」の場合、「素材」の「面」をONにして素材を割り当てるには、保持されたパラメータを破棄する必要があります。確認画面で「はい」をクリックすると、パラメータが破棄されます。この後、素材を割り当ててください。
  　

平面ビューでのモデルの塗りつぶし描画は、作図表現（縮尺・レベル他）の描画レベルが影響します。
（詳しくは、「部材の描画レベルを変更するには」を参照）
