棚状体

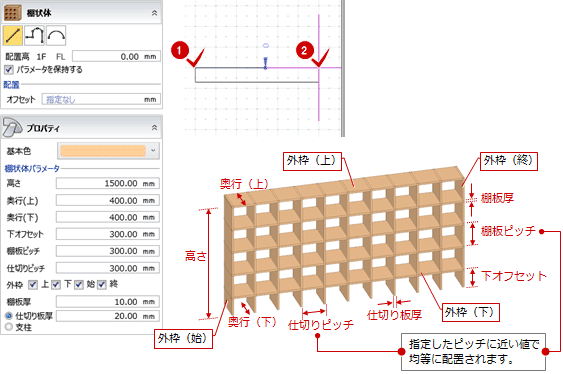

1. 「ブロック」メニューから「棚状体」を選びます。
2. 入力モードを「線分」に変更します。
   （の操作については、「入力モード」を参照）
3. 「配置高」で配置する高さを設定します。
   棚状体の配置基準は、モデルの底面となります。
4. 「基本色」で立体の色を設定します。
5. 「高さ」などで棚の形状を設定します。
6. 棚状体の位置をクリックします。



メモ

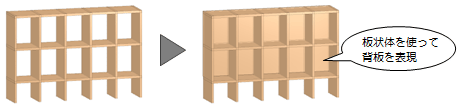

• 「棚状体」には背板を付ける設定はありません。「板状体」や「壁状体」、もしくは「面」と「スイープ」を使用して背板を表現してください。

• モデルの配置後、プロパティから高さや奥行、ピッチなどを変更したい場合は、モデルの入力時に「パラメータを保持する」をONにします。
  （詳しくは、「高さや断面形状などパラメータを保持するには」「汎用オブジェクトの配置高について」を参照）

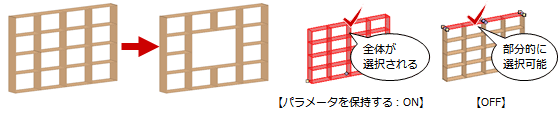

棚板、仕切を変形するには、「パラメータを保持する」をOFFにして棚状体を入力します。「パラメータを保持する」をOFFにすることで、部分的に部位を選択できます。

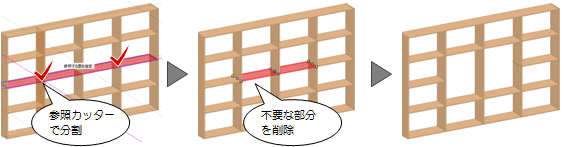

「参照カッター」を使って、棚板・仕切を分割し、不要なところを削除します。

メモ

• 「パラメータを保持する」をONで入力したモデルを編集すると、パラメータは破棄されます。
  （詳しくは、「高さや断面形状などパラメータを保持するには」を参照）

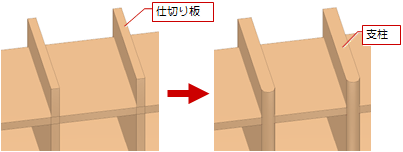

支柱を使用することで、任意に断面形状を作成できます。

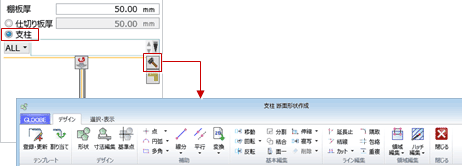

1. 「支柱」をONにします。
2. 「形状作成」をクリックします。
   「断面形状作成」ウィンドウが開きます。

3. 断面形状を編集します。
   （操作については、「形状作成」を参照）

4. 「閉じる」をクリックして、確認画面で「はい」をクリックします。


メモ

• 棚板の形状を変更することはできません。
