バック図面変更

参照データの表示を切り替えます。

バック図面を表示する

柱などの部材を配置した後に、設計変更などで断面形状の変更が必要なときがあります。

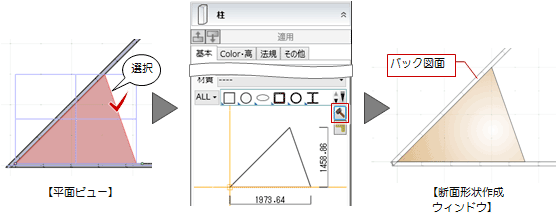

そのときに、「バック表示」をクリックすると、周囲の部材がバック図面として表示され、参照しながら断面形状を変更することができます。

再度、「バック削除」をクリックすると、バック図面を削除できます。

巾木、縁石などの場合は、断面がバック表示されます。

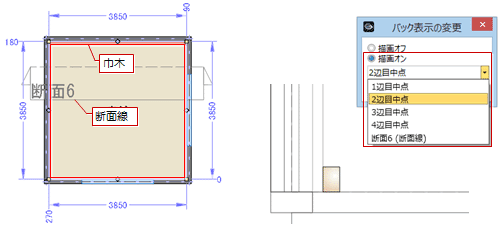

次図のように、巾木が1つのデータで4面に配置されていて、断面線が存在する場合、5つの断面が存在します。このように断面の選択肢が1つ以上あると、「バック表示の変更」ダイアログが開きます。「描画オン」をONにして、バック表示する箇所を変更します。
笠木、下端見切などの場合は、断面形状の入力時に「バック表示」をクリックすると、壁や仕上のラインを表示して参照しながら形状を作成できます。
