無目・方立

1. 「無目・方立」をクリックします。
2. 入力モードを「既存参照配置」に変更します。

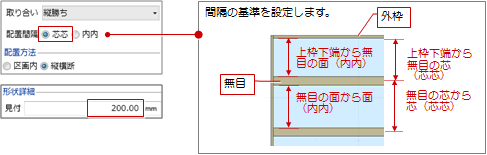

3. ここでは、「配置間隔」で「芯芯」がONであることを確認します。
4. プロパティの「見付」で無目の見付（ここでは「200.0」）を設定します。

5. 断面ビューのタイトルバーをクリックしてアクティブにし、カーソルエディットに数値（ここでは「500」）を入力します。

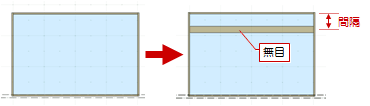

6. 基準とする上枠あたりをクリックします。


メモ

• 無目・方立は、「プロパティ」で設定する「Color3D（枠）」で表示されます（外枠と同じ）。
• 無目・方立の配置後に見付を変更したい場合は、「部材編集」メニューの「部材形状変更」を使用します。
• 無目・方立を削除したい場合は、「部材編集」メニューの「部材削除」を使用します。ただし、部材を削除すると、隣接する区画・絵柄がクリアされます。
• 外枠、無目・方立をすべて削除したい場合は、「部材編集」メニューの「部材クリア」を使用します。
• 無目・方立のない連窓建具にしたい場合は、「区画線」を使用します。

1. 入力モードを「縦横配置」に変更します。
2. 方立の取り合い、配置基準などを設定します。
   ここでは、「配置方法」で「区画内」にチェックを入れます。
3. プロパティの「見付」で方立の見付（ここでは「50.0」）を設定します。

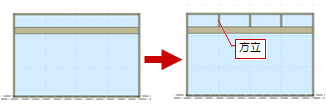

4. 方立の位置をクリックします。
   　

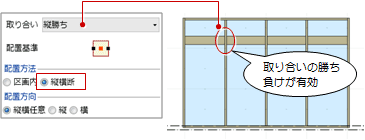

   なお、「配置方法」で「縦横断」がONの場合は、次のようになります。


メモ

• 手順4において、「分割点・中心点」を使用すると、対象部材を4等分した位置をスナップできるようになります。

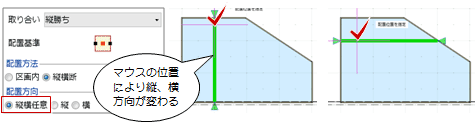

• 次図のようにマウスの位置で縦方向、横方向を任意に指定したいときは、「縦横任意」をONにします。

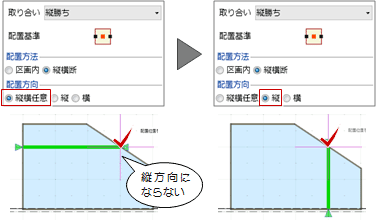

  ただし、辺の角度によっては、次図のように意図した方向にならないときがあります。このようなときは、「縦」「横」を切り替えてください。


上記で解説している「縦横配置」「既存参照配置」以外の入力モードは、以下の通りです。

タイプ	アイコン	内容

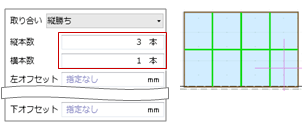

一括分割配置		縦と横の本数を決めて、分割配置します。
等間隔配置		無目・方立の始点と終点、本数を指定して、平行に配置します。
2点配置		マウスで任意に始点と終点を指定して配置します。
ピッチ配置		縦と横方向のピッチをそれぞれ決めて配置します。
