部材形状変更部材分割部材削除部材クリア

変更できる部材は、無目・方立のみです。

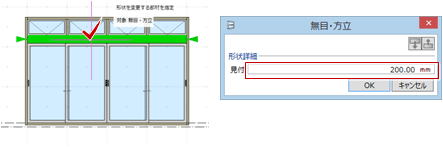

1. 「部材編集」メニューから「部材形状変更」を選びます。
2. 無目・方立をクリックします。
3. ダイアログの「見付」を変更して「OK」をクリックします。


分割できる部材は、無目・方立、区画線のみです。

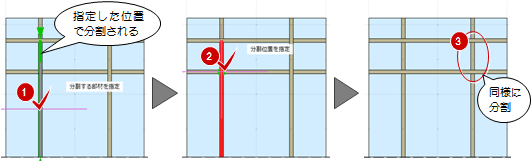

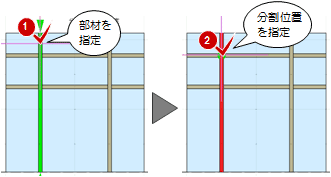

1. 「部材編集」メニューから「部材分割」を選びます。
2. 分割する部材を選び、分割位置をクリックします。

3. 同様に部材を分割します。

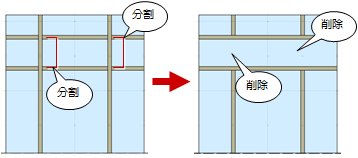

外枠、無目・方立、区画線を指定して削除します。「部材分割」で分割された無目・方立、区画線を削除することで、さまざまな区画をデザインできます。

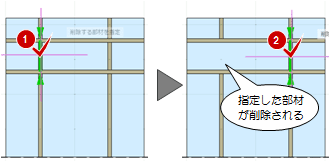

1. 「部材編集」メニューから「部材削除」を選びます。
2. 不要な部材を削除します。


メモ

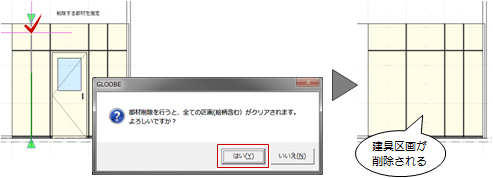

• すでに建具区画・絵柄が設定されている場合、部材を削除すると、すべての建具区画・絵柄が削除されます。

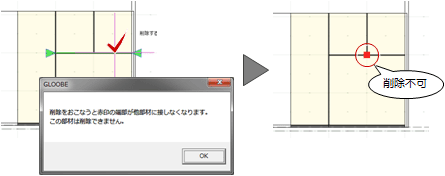

• 部材を削除することにより、残る部材の端部が他の部材と接続できない場合（区画を構成できない）、該当部材に赤色のマークが表示され、部材を削除できません。


外枠、無目・方立、区画線をすべて削除します。

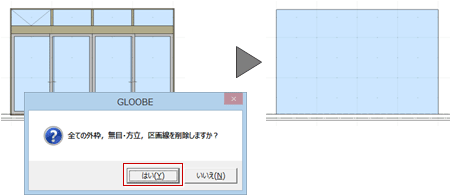

1. 「部材編集」メニューから「部材クリア」を選びます。
2. 削除の確認画面が表示されますので、「はい」をクリックします。


メモ

• すでに建具区画・絵柄が設定されている場合、これらもすべて削除されます。
