絵柄編集

「建具区画」で設定した建具区画ごとに枠やガラス、パネル領域を作成して、引き違いなどの絵柄を作成します。

メモ

「絵柄」ウィンドウに表示されている絵柄は、建具本体に対して内側から外側の方向の見付形状となっています。
「建具編集」「建具見付編集」「ハイパーティション編集」「ローパーティション編集」「トイレパーティション編集」「移動パーティション編集」で使用できます。

建具の絵柄を編集するM653150_egr_sec01

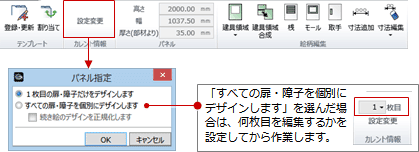

編集の対象を確認する

「建具区画」で「引き違い」や「折戸」など、枚数の設定が可能な区画種別を設定した場合は、「設定変更」をクリックして編集の対象を設定します。

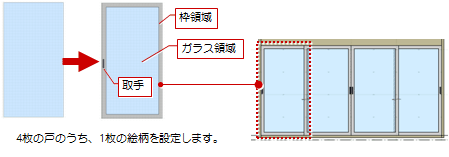

1枚目の扉・障子だけをデザインします	1枚の扉で編集した絵柄が残りの扉にも反映されます。
すべての扉・障子を個別にデザインします	編集する扉を指定し、各扉ごとに絵柄を編集します。
続き絵のデザインを正規化します	ふすまなどで連続したデザインにしている場合、建具本体を反転しても扉の順番が逆にならないようにします。

メモ

枚数の設定がない区画種別の場合には表示されません。

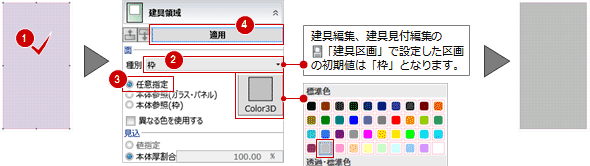

枠部分の色を変更する

区画の領域をクリックして選択します。
「面」の「種別」が「枠」であることを確認します。
「任意指定」をONにして、「Color3D」の色を変更します。
「適用」をクリックします。

メモ

内側と外側で異なる色にする場合は、「異なる色を使用する」をONにして、「内面」と「外面」のColor3Dを設定します。なお、「種別」が「ガラリ」のときは、内外で異なる色に設定できません。

ガラスの領域を設定する

「建具領域」をクリックします。
入力モードが「矩形」の「矩形」であることを確認します。
（の操作については、「入力モード」を参照）

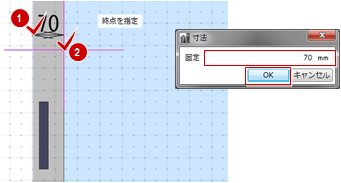

ここでは「辺オフセット」に「70」と入力して、「内」がONになっていることを確認します。

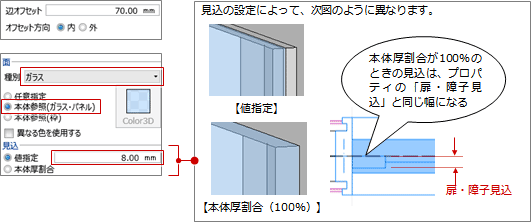

プロパティの「面」で「種別」が「ガラス」であることを確認します。

「本体参照（ガラス・パネル）」をONにします。

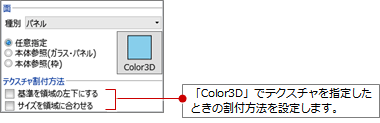

任意指定	「Color3D」を任意の色やテクスチャに設定します。
本体参照（ガラス・パネル）	ガラスやパネルの色を、プロパティの「Color3D（ガラス・パネル）」と同じにします。
本体参照（枠）	枠の色を、プロパティの「Color3D（枠）」と同じにします。

「見込」で「値指定」にチェックを入れて、ガラスの厚みを「8.0」とします。
　

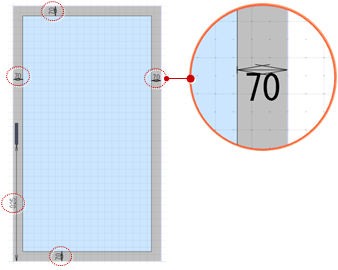

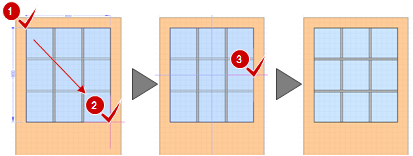

次図のようにガラスの領域を指定します。

メモ

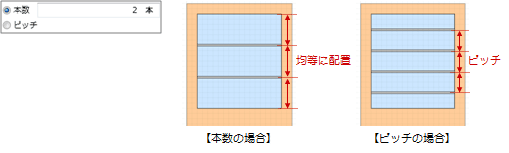

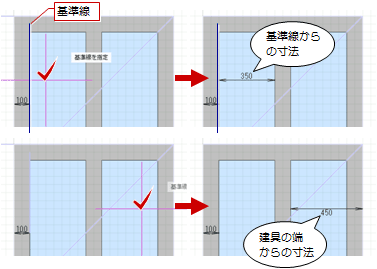

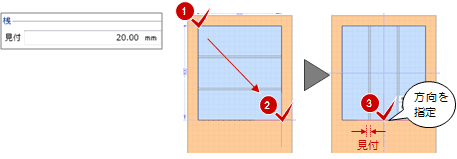

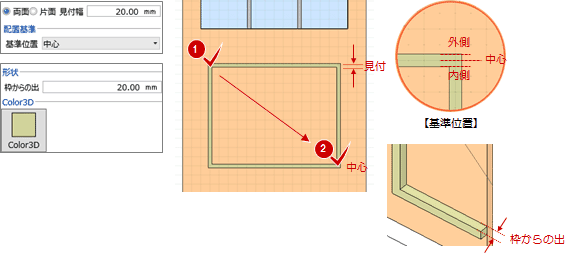

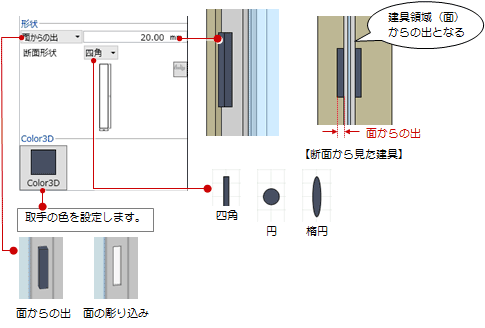

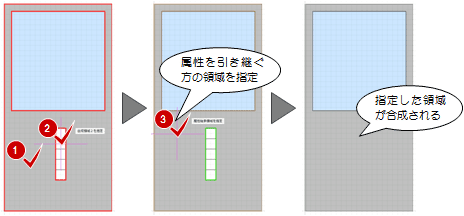

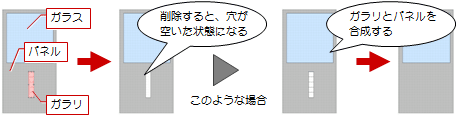

その他の入力モードについて

タイプ	アイコン	内容
1点指定分割		指定した点を通る水平線分または垂直線分で、建具領域を分割します。
線分指定分割		指定した線分で建具領域を分割します。

内側と外側で異なる色にする場合は、「異なる色を使用する」をONにして、「内面」と「外面」のColor3Dを設定します。なお、「種別」が「ガラリ」のときは、内外で異なる色に設定できません。
　
片面だけに建具領域を入力したい場合は、「建具領域」メニューの「建具領域（片面）」を使用します。入力できる「種別」は、「パネル」「ふすま」のみです。

テンプレートに登録する

作成した絵柄は、「登録・更新」でテンプレートに登録できます。
「閉じる」をクリックして、確認画面で「はい」をクリックします。

メモ

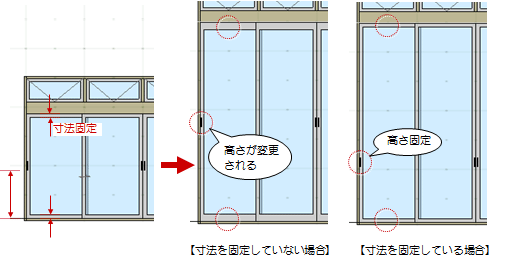

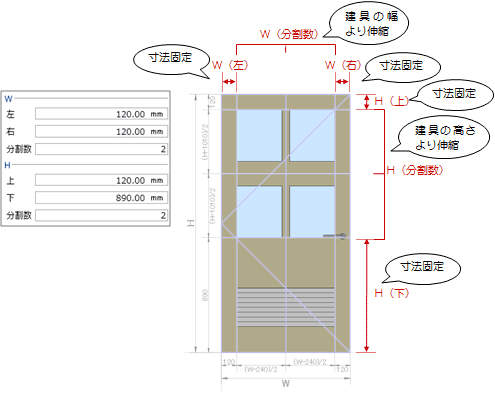

「登録・更新」で登録するテンプレートには、次図の状態が登録されます。
