メンテナンスツール

オブジェクトのテンプレートやテンプレートグループを編集するには、次のように操作します。

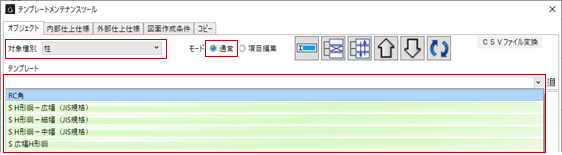

1. 「モード」が「通常」であることを確認します。
2. 編集する対象種別、テンプレートを選択します。

3. 編集したい内容に応じて、次のコマンドを使用します。

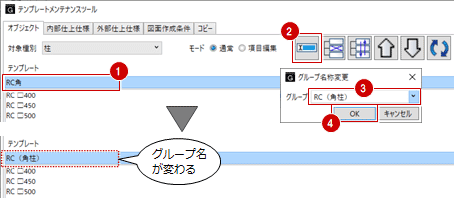

テンプレートのグループ名を変更する場合

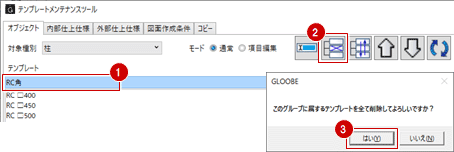

テンプレートグループを削除する場合

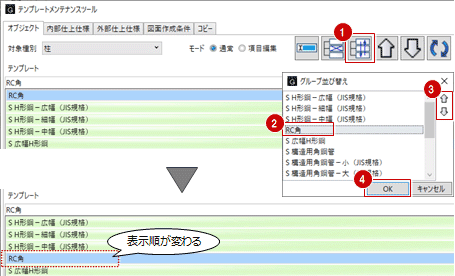

テンプレートグループの表示順を並び替える場合

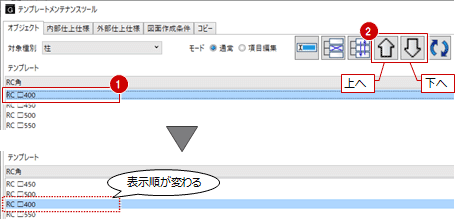

テンプレートの表示順を並び替える場合

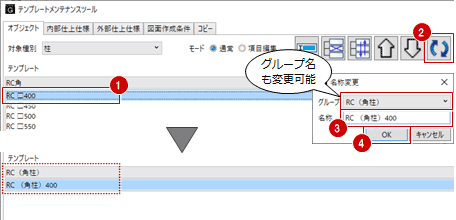

テンプレートの名称を変更する場合

メモ

• テンプレートで右クリックして表示されるポップアップメニューでも編集できます。


オブジェクトのテンプレートのプロパティ（名称やColorなど）を変更するには、次のように操作します。

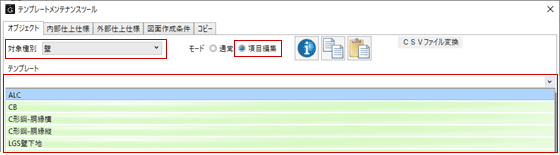

1. 「モード」の「項目編集」をONにします。
2. 編集する対象種別、テンプレートを選択します。
   　
3. 編集したい内容に応じて、次のコマンドを使用します。

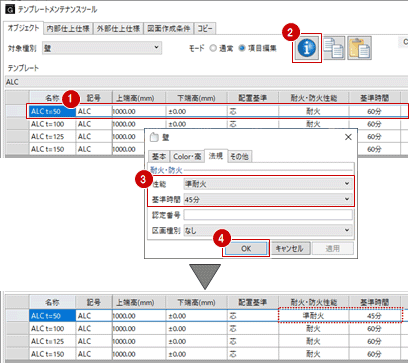

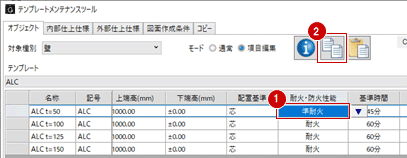

プロパティを変更する場合
選択したセルの内容を一時的に保持する場合

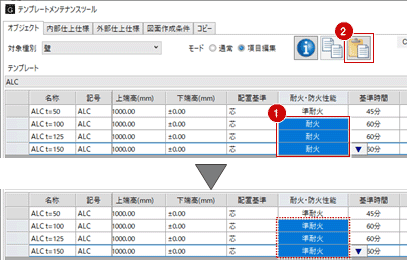

コピーした内容をセルに貼り付ける場合

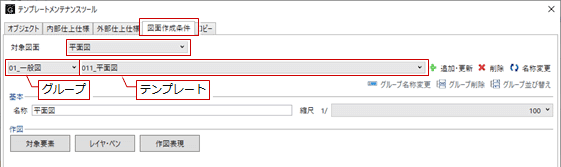

「図面作成条件」タブでは、図面・GLOOBEシートの図面作成条件を編集できます。

1. 「図面作成条件」タブをクリックして、対象図面を選びます。
2. 編集するテンプレートのグループとテンプレートを選びます。
   　
3. 「名称」「縮尺」「対象要素」「レイヤ・ペン」「作図表現」などを編集します。
   項目は、選択した図面によって異なります。
4. 「追加・更新」をクリックします。
5. 登録するグループと名称を設定して、「OK」をクリックします。


その他の機能

「削除」	選択しているテンプレートを削除します。
「名称変更」	選択しているテンプレートのグループ名や名称を変更します。
「グループ名変更」	選択しているテンプレートのグループ名を変更します。
「グループ削除」	選択しているテンプレートグループおよび属するテンプレートをすべて削除します。
「グループ並び替え」	選択しているテンプレートグループの表示順を並び替えます。

使用中のテンプレートファイルから別のファイルにテンプレートをコピーしたり、別のファイルから使用中のファイルにテンプレートをコピーするには、「コピー」タブで操作します。

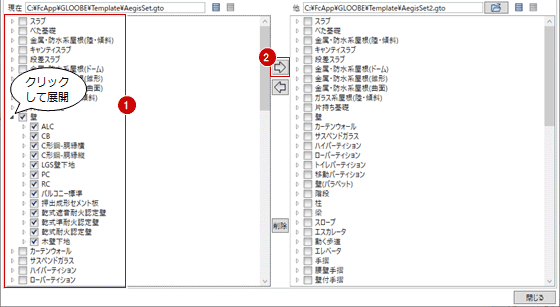

使用中のテンプレートファイルから別のファイルにテンプレートをコピーする

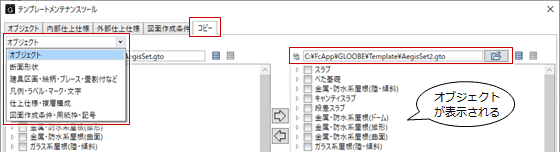

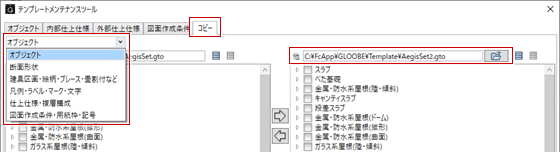

1. 「コピー」タブをクリックして、コピー先のテンプレートファイルを設定します。
   使用中のテンプレートと設定したテンプレートの内容がそれぞれ一覧表示されます。
2. テンプレートの種類を選択します。
   　
3. コピー元の一覧で、コピーしたいテンプレートにチェックを付けます（複数選択可能）。
4. をクリックします。
   　
5. 確認画面で「はい」をクリックします。
   　
6. 確認画面で「OK」をクリックします。
   　

注意

• グループ・名称とも同一のテンプレートがコピー先にある場合、コピー先のテンプレートが上書きされます。
• 別のテンプレートファイルから使用中のテンプレートにコピーする場合は、右側の一覧からチェックを付けて、をクリックします。

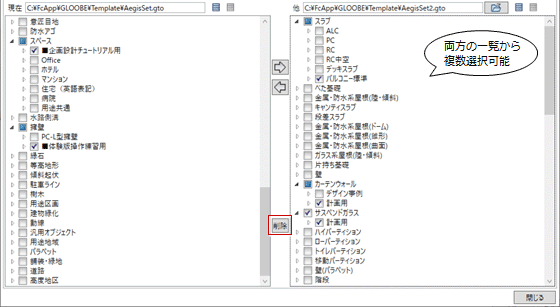

使用中のテンプレートファイルまたは他のテンプレートファイルから不要なテンプレートを削除するには、次のように操作します。

1. 「コピー」タブをクリックして、他のテンプレートファイルを設定します。
   現在のテンプレートと設定したテンプレートの内容がそれぞれ一覧表示されます。
2. テンプレートの種類を選択します。
   　
3. 削除したいテンプレートにチェックを付けます（両方の一覧から複数選択可能）。
4. 「削除」をクリックします。
   　
5. 確認画面で「はい」をクリックします。
   　
6. 確認画面で「OK」をクリックします。
   　

「コピー」タブで合成や削除が可能なテンプレートは、次のとおりです。

テンプレート	内容
オブジェクト	通常のオブジェクト入力時に選択できるテンプレート
断面形状	断面形状作成ウィンドウで登録したテンプレート 柱や梁などのほか、手摺の断面・端部形状なども含む
建具区画・絵柄・ブレース・畳割付など	専用編集ステージで登録した細部のテンプレート
凡例・ラベル・マーク・文字	凡例、ラベル、建具符号、方位、文字、図面・GLOOBEシートの専用引出線および高さ記号のテンプレート
仕上仕様・複層構成	仕上仕様、仕上情報、下地情報、複層壁構成、柱・梁の耐火被覆のテンプレート
図面作成条件・用紙枠・記号	図面・GLOOBEシートの図面作成条件や用紙枠、躯体図記号マスタのテンプレート
