壁割付編集

平面ビューで表現されるALC壁などのハッチングの割り付けを変更します。

対象となるのは、以下の壁種別です。
ALC縦、コンクリートブロック、C鋼縦、角鋼縦、LGS、押出成形板縦、木

  1. 「割付」メニューから「壁割付編集」を選びます。
  2. 入力モードが「1点指定」であることを確認します。

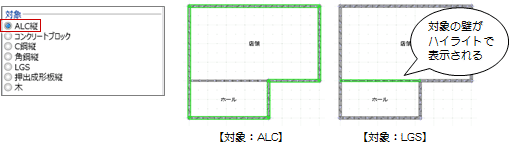

  3. 対象となる壁の種別にチェックを入れます。

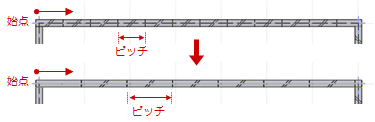

  4. 「タイプ」で割り付け方法、「ピッチ」を設定します。
    （割り付けタイプについては、「ALCなどの壁の割り付けを設定するには」を参照）
  5. 割り付けを変更する壁を指定します。
    タイプ操作

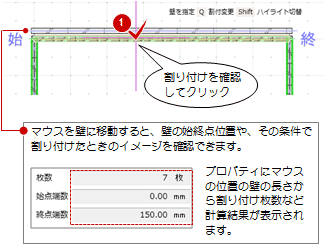

    始点／終点／部材中央／目地中央／両方

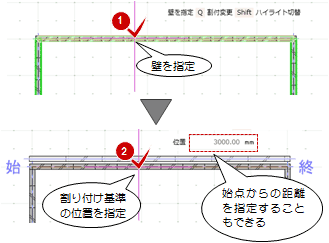

    マウス指定

メモ

  • Qキーを押すと、「割付」の「タイプ」が順に切り替わります（マウス指定⇒始点⇒終点⇒部材中央⇒目地中央⇒両方）。

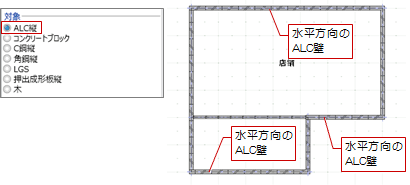

ここでは、次図に示す水平方向にあるALC壁の割り付けを変更する操作を解説します。

  1. 入力モードを「範囲指定：領域」の「矩形範囲」に変更します。
  2. 割り付けを変更する壁を囲むように範囲を指定します。

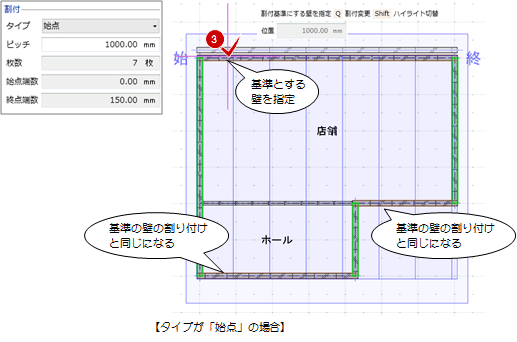

  3. 基準となる壁（ここでは水平方向の壁）をクリックします。
