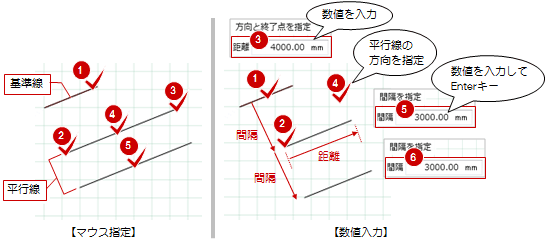

平行線始終点指定平行線平行線一括

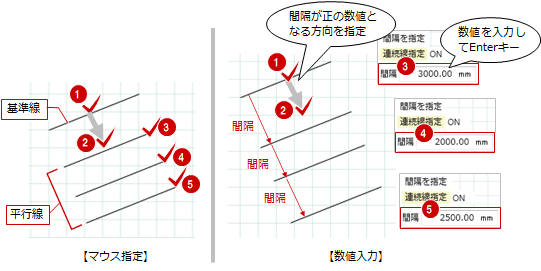

1. 「平行」メニューから「平行線」を選びます。
2. 入力するレイヤを選び、線幅、線種、線色を変更します。

3. 線分を描きます。

メモ

• レイヤ番号が一番小さいレイヤが初期値として選択されます。
• 図面に出力したくない場合は、レイヤ一覧で「不出力」を選びます。
• レイヤ、線幅、線種、線色を変更した場合、GLOOBEを起動している間はその変更が有効となります。
• レイヤ、線幅などの設定については、「レイヤ」「線幅／線種／線色」を参照してください。
• レイヤや色など、設定した内容を初期値として書き込みたいときは、「コマンド初期値」をクリックします。


メモ

• 楕円弧とベジェ曲線は、平行線の対象に指定することはできません。
• 「多角」メニューや「塗り」メニューで入力した矩形や正多角形の連続線を平行入力するには、コマンドサポートウィンドウの「自動内法」にチェックを付けます。

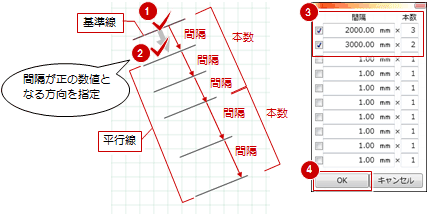

メモ

• 楕円弧とベジェ曲線は、平行線の対象に指定することはできません。
• 「多角」メニューや「塗り」メニューで入力した矩形や正多角形の連続線を一括で平行入力するには、コマンドサポートウィンドウの「自動内法」にチェックを付けます。
