線状塗り連続線線状塗り

1. 「線状塗り」メニューから「線状塗り」を選びます。

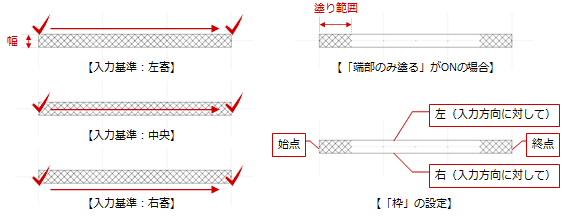

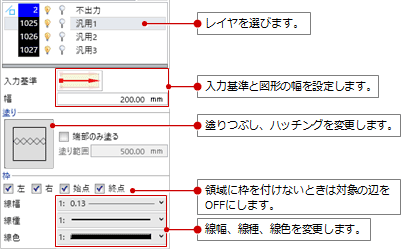

2. 入力するレイヤを選び、入力基準や幅、塗りつぶしなどを変更します。

3. ラインの始点、終点をクリックします。


メモ

• レイヤ番号が一番小さいレイヤが初期値として選択されます。
• 図面に出力したくない場合は、レイヤ一覧で「不出力」を選びます。
• レイヤ、線幅、線種、線色を変更した場合、GLOOBEを起動している間はその変更が有効となります。
• レイヤ、線幅などの設定については、「レイヤ」「線幅／線種／線色」を参照してください。
• レイヤや色など、設定した内容を初期値として書き込みたいときは、「コマンド初期値」をクリックします。
  　
• 塗りつぶし、ハッチングについては、「塗りの設定」を参照してください。

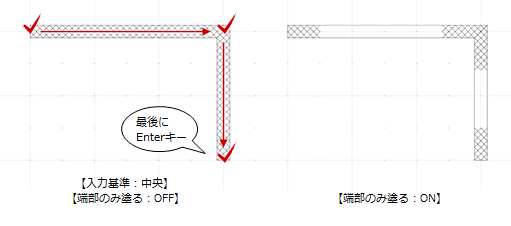

「線状塗り」メニューから「連続線線状塗り」を選び、ラインの頂点を順にクリックして、最後にEnterキーを押します。

メモ

• 右クリックして「閉合」を選ぶと、最後に指定した点から開始点に線がつながります。

「線状塗り」メニューで入力する図形を、塗りつぶしやハッチングなどでどのように表現するかは、コマンドサポートウィンドウの「塗り」で設定します。

単色

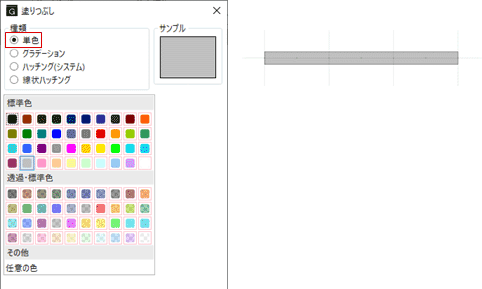

線状塗りを単色で塗りつぶす場合は、「単色」をONにして「色」を設定します。

グラデーション

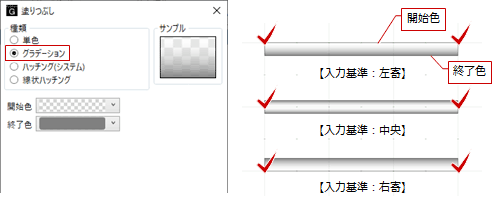

線状塗りにグラデーションをかける場合は、「グラデーション」をONにします。
入力基準位置が「開始色」になります。

ハッチング（システム）

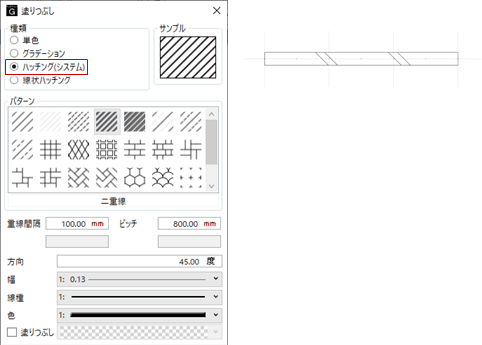

線状塗りにハッチングを表現する場合は、「ハッチング（システム）」をONにします。
詳しくは、「ハッチングで表現する」を参照してください。

線状ハッチング

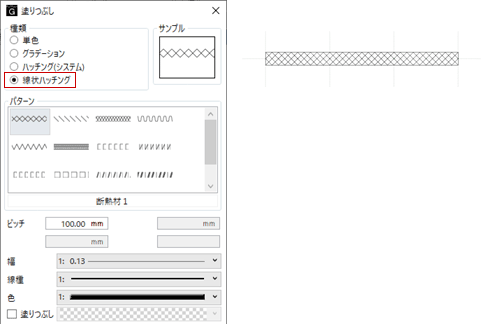

線状塗りにライン状のハッチングを表現する場合は、「線状ハッチング」をONにします。

断熱材1	断熱材2	断熱材3	断熱材4
断熱材5	断熱材6	スタッド	胴縁
C鋼	角鋼	CB・ALC	PC
目地	クラッシャラン	GL	波

メモ

• スタッド、胴縁、Ｃ鋼、角鋼、CB・ALC、PC、目地は「端部のみ塗る」に対応していません。

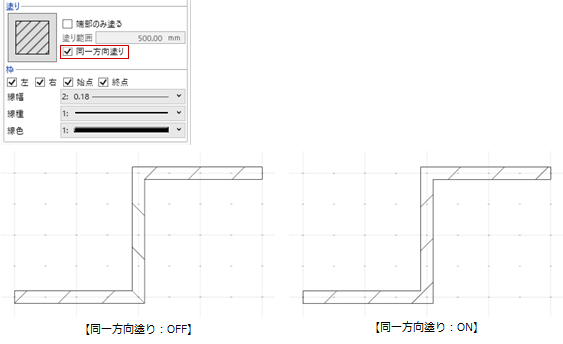

• 「ハッチング（システム）」がONの場合、「同一方向塗り」を設定することができます。「同一方向塗り」がONの場合、異なる向きの線状塗りを入力してもハッチングは同じ方向で描画されます。
