引出線

1. 「引出線」をクリックします。

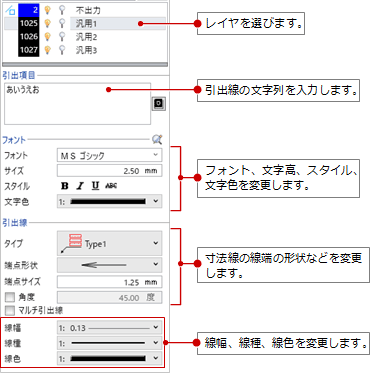

2. 入力するレイヤを選び、引出項目やフォント、タイプなどを設定します。

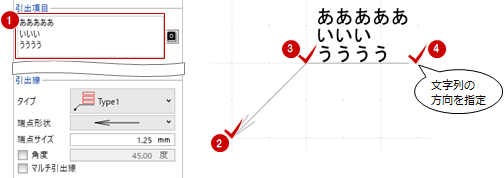

3. 引出線を描きます。


メモ

• レイヤ番号が一番小さいレイヤが初期値として選択されます。
• 図面に出力したくない場合は、レイヤ一覧で「不出力」を選びます。
• レイヤ、線幅、線種、線色を変更した場合、GLOOBEを起動している間はその変更が有効となります。
• レイヤ、線幅などの設定については、「レイヤ」「線幅／線種／線色」を参照してください。
• レイヤや色など、設定した内容を初期値として書き込みたいときは、「コマンド初期値」をクリックします。
  　
• フォント、寸法線の詳細設定については、「フォント／文字の設定」「寸法線の設定」を参照してください。
• コマンドサポートウィンドウの「引出項目」にあるについては、「文字列マスタについて」を参照してください。
• 引出線のタイプ、端点形状、端点サイズについては、「複数段の引出線を描くには」を参照してください。
• 引出線の角度を固定したいときは、コマンドサポートウィンドウの「引出線」にある「角度」をONにして角度を入力します。
• コマンドサポートウィンドウの「引出項目」が未入力のまま引出線の入力位置を指定した場合は、ダイアログが表示されて文字入力が可能です。
  　

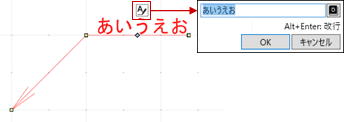

• 入力した引出線を選択して上部のをクリックすると、文字列を編集できます。


メモ

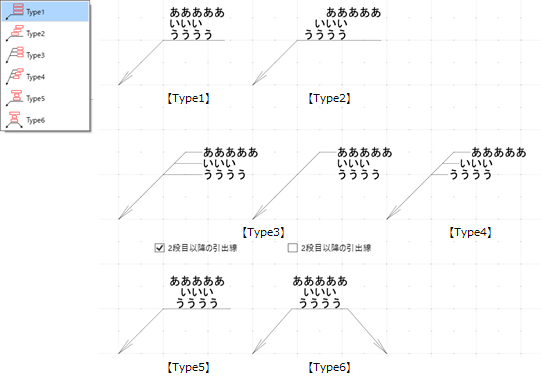

• コマンドサポートウィンドウの「引出線」にある「タイプ」は、次の複数段のタイプを選択できます。
  　

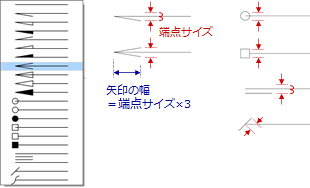

• コマンドサポートウィンドウの「引出線」にある「端点形状」で、線端の形状を設定できます。

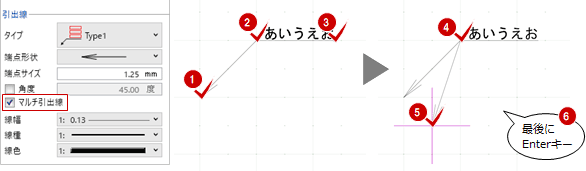

複数の矢印がある引出線を入力するには、コマンドサポートウィンドウの「引出線」にある「マルチ引出線」をONにします。

引出線を入力後、複数の矢印を追加する操作になります。Enterキーで確定します。

メモ

• 入力した引出線に矢印を追加するには、引出線を選択してコマンドコレクションの「引出線追加・削除」をクリックします。追加した矢印の削除も可能です。

  なお、GLOOBE2020以前で入力した単一行の引出線には「引出線追加・削除」を実行できません。
