頂点追加・削除

領域の辺に頂点を追加、削除して変形します。

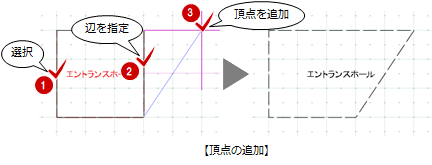

頂点を追加・削除する

1. 「領域編集」メニューから「頂点追加・削除」を選びます。
2. 編集する対象の領域をクリックします。
3. 頂点を追加する辺、または削除する頂点をクリックします。
4. 辺をクリックした場合は、追加する頂点の位置をクリックします。

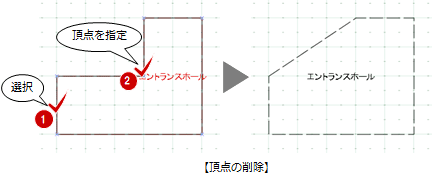

   頂点をクリックした場合は、その点が削除されます。



メモ

• 「多角」メニューで入力した図形、「線分」メニューで入力した線分や連続線には、頂点を追加できません。
• 敷地境界・地盤、スペース、スラブなどのオブジェクトにも頂点を追加できます。
