GLOOBE Model Viewer出力

モデルデータをGLOOBE Model Viewerファイル（.glvwr／.fmvwr）に出力します。

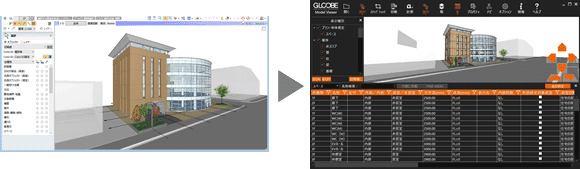

無償のビューワーアプリ「GLOOBE Model Viewer」に読み込んで、建物の3D形状やオブジェクトのプロパティなどを確認できます。

  1. 「GLOOBE Viewer」をクリックします。

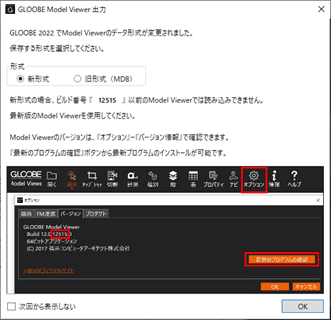

  2. 次の画面が表示された場合は、保存する形式を選択して「OK」をクリックします。
    ※ 新形式で出力したデータを読み込むには、GLOOBE Model Viewerを最新版にする必要があります。
    　

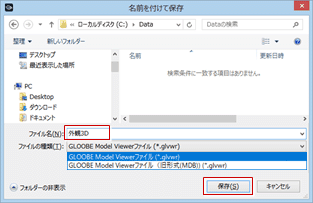

  3. 作成するファイルの名前を設定して、「保存」をクリックします。
    　
  4. 確認画面で「OK」をクリックします。
    　

メモ

  • 通り芯、3D寸法線、スタディモデルなどは、GLOOBE Model Viewerファイルに出力されません。
  • 次の参照系の要素は、GLOOBE Model Viewerで立体は表示されますが、プロパティの確認はできません。
    外部参照（全棟）、外部参照（区画）、参照階、ユニット

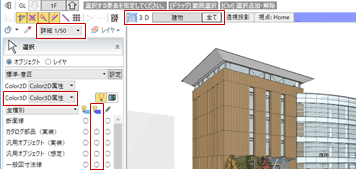

  • 「プレゼン」タブの「GLOOBE Model Viewer」から出力する場合、3Dビューの描画に関する設定が影響します。3Dビューで見えている立体がそのまま出力されて、Viewerでも同じものが見えます。
    ※「FM連携」タブの同コマンドから出力する場合は、プログラム固定の出力設定になります。

GLOOBE Architect／Constructionから、次のオブジェクトが出力されます。

プラン・単体規定 スペース、用途区画
基礎
躯体		 スラブ、キャンティスラブ、段差スラブ、壁、パラペット、防水アゴ、柱、梁、垂直ブレース、水平ブレース、べた基礎（耐圧盤）、片持ち基礎、連続基礎、独立基礎、免震基礎、柱型、基礎梁、土間、段差土間、釜場
建具 カタログ建具、建具、カーテンウォール、ハイパーティション、ローパーティション、トイレパーティション、移動パーティション、サスペンドガラス、建具開口
仕上 床仕上、内壁仕上、外壁仕上、内部天井仕上、外部天井仕上、廻縁、巾木、意匠目地
屋根・金物 金属・防水系屋根、ガラス系屋根、トップライト、設備基礎、軒、笠木、水切、下端見切、化粧材、水平ルーバー、垂直ルーバー
昇降 階段、スロープ、エスカレータ、動く歩道、エレベータ、通常手摺、腰壁手摺、壁付手摺
共通 カタログ部品、汎用オブジェクト、設備
敷地・外構 敷地境界・地盤、道路・舗装・緑地、水路側溝、水路側溝枡、擁壁、縁石、塀フェンス、等高地形、傾斜起伏、景観地形、駐車ライン、樹木、建物緑化
仮設 仮囲い、仮設フェンス、ゲート、仮設足場、仮設昇降機
土工 土工事用地盤、山留壁、山留支保工、構台、仮置き土、車両・重機
