カタログ部品シミュレーション

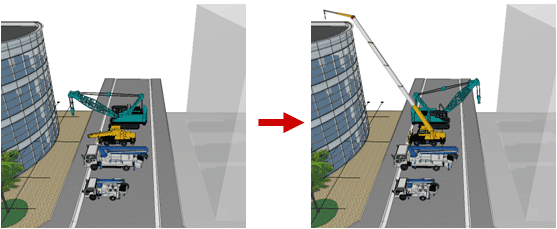

クレーンなど建設機械・車両のカタログ部品には、可動部品のアニメーションが登録されています。
配置した部品でブーム、台座回転などのアニメーションを再生し、稼働させたときのおさまり具合を確認します。

シミュレーションを行えるのは、部品一覧でマークがある部品です。

部品可動時のおさまりを確認する

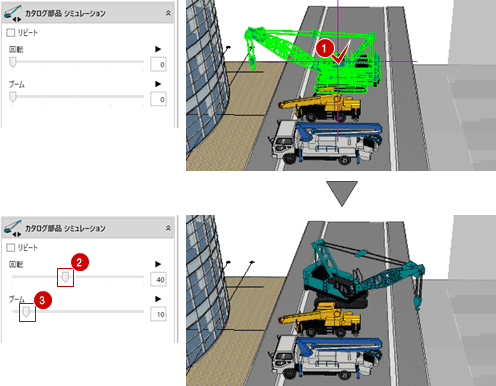

1. 3Dビューをアクティブにして、視点を調整します。
2. 「カタログ部品シミュレーション」をクリックします。
3. アニメーションが登録されているカタログ部品をクリックします。
   登録されている可動部品が一覧に表示されます。
4. 一覧から可動部品のスライダーを動かすと、アニメーションを再生できます。
   施工時に建設機械・車両を可動させたときの干渉具合を確認します。


メモ

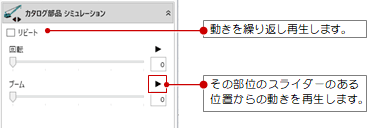

• 可動範囲を▲「再生」で確認することができます。また、「リピート」をONで繰り返し再生して可動範囲を確認することができます。
