建築面積区画床面積区画領域面積区画

建築面積求積図で建築面積区画、床面積求積図で床面積区画、領域面積求積図で領域面積区画を入力します。

なお、面積区画の寸法表記はｍ単位です。小数点以下桁数と丸めは、作図表現（面積区画）で設定します。
　

メモ

  • 「申請面積」で入力する建築面積区画、床面積区画の小数点以下桁数と丸めは、「申請面積表示設定」の「丸め」タブにある「集計値－面積」で設定します。
  1. 「建築面積区画」メニューから「建築面積区画」を選びます。
  2. 入力モードが「矩形」の「矩形」であることを確認します。
    （の操作については「領域面積区画を入力する」、の操作については「床面積区画を入力する」、の操作については「入力モード」を参照）

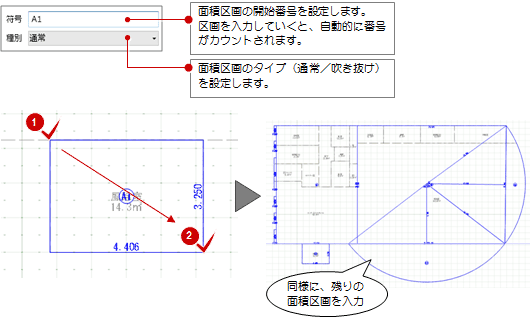

  3. プロパティで「符号」「種別」を設定します。
  4. 建築面積区画の範囲を指定します。

メモ

  • 建築面積区画の種別には、「通常」「吹き抜け」があります。
    　建築面積 ＝「通常区画の面積」－「吹き抜け区画の面積」
    吹き抜けの区画は、「入力優先」を「なし」にして通常の区画と重ねて入力します。
    通常の区画は、「入力優先」が「なし」のときは他の区画と重ならないように入力するか、「勝ち」「負け」で入力します。
    　
  • 符号のハンドルをドラッグすることで、符号を移動できます。
    　
  • ビューツールバーの「バック」をクリックすると、バック表示する階や要素を変更できます。
    また、階によって通り芯の入力状況が異なる場合は、「通り芯作図階」をクリックして作図する通り芯の階を変更できます。
  1. 「床面積区画」メニューから「床面積区画」を選びます。
  2. 対象階が「1F」であることを確認します。
  3. 入力モードを「範囲指定：領域」の「矩形範囲」に変更します。
    （の操作については「領域面積区画を入力する」、の操作については「入力モード」を参照）

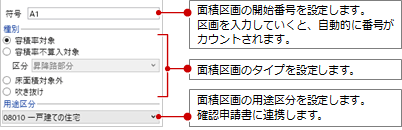

  4. プロパティで「符号」「種別」「用途区分」を設定します。

    加算区画容積率対象容積率・床面積対象とする区画を入力します。
    容積率不算入対象床面積のみ対象とする区画を入力します。
    ※ EVシャフト、共同住宅の共用廊下など
    床面積対象外容積率・床面積対象外とする区画を入力します（施工床面積）。
    ※ バルコニーやポーチなど
    減算区画吹き抜け吹き抜けの区画を入力します。

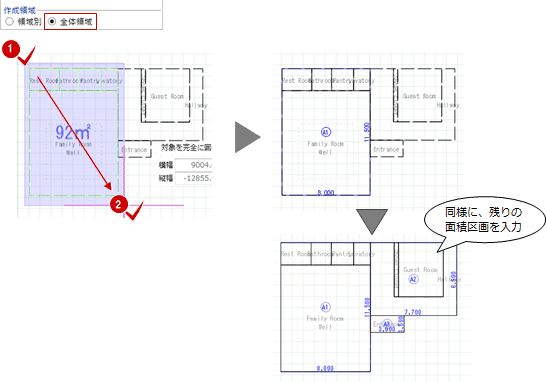

  5. 「作成領域」を「全体領域」に変更して、区画をまとめたいスペースの範囲を指定します。指定した領域内に完全に含まれるスペースの外形面積が床面積区画として入力されます。

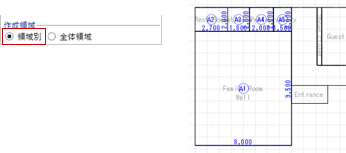

    なお、「作成領域」が「領域別」の場合は、指定した領域内の各スペースに床面積区画が入力されます。
  6. 対象階を変更して、他階の床面積区画を入力します。

メモ

  • 床面積区画の種別には、「加算区画（容積率対象／容積率不算入対象／床面積対象外）」「減算区画（吹き抜け）」があります。
    　
    　容積率対象面積　　　 ＝吹き抜け区画の領域を除く、容積率対象区画の面積合計
    　容積率不算入対象面積 ＝吹き抜け区画の領域を除く、容積率不算入対象区画の面積合計
    　床面積対象外面積　　 ＝吹き抜け区画の領域を除く、床面積対象外区画の面積合計

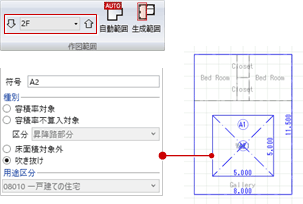

    吹き抜けの区画は、「入力優先」を「なし」にして通常の区画と重ねて入力します。
    加算区画は、「入力優先」が「なし」のときは他の区画と重ならないように入力するか、「勝ち」「負け」で入力します。
    　
  • 「容積率不算入対象」の区分は以下から選択します。
    昇降路部分エレベーターの昇降路の部分
    共用廊下等（共住・老人ホーム等）共同住宅又は老人ホーム等の共用の廊下等の部分
    車庫部分自動車車庫等の部分
    備蓄倉庫部分備蓄倉庫の部分
    蓄電池部分蓄電池の設置部分
    自家発電部分自家発電設備の設置部分
    貯水槽部分貯水槽の設置部分
    宅配ボックス宅配ボックスの設置部分
    地階の住宅地階の住宅の部分
    地階の老人ホーム等地階の老人ホーム等の部分
  • 符号のハンドルをドラッグすることで、符号を移動できます。
    　
  • ビューツールバーの「バック」をクリックすると、バック表示する階や要素を変更できます。
  1. 「領域面積区画」メニューから「領域面積区画」を選びます。
  2. 対象階を確認します。
  3. 入力モードを「対象種別要素参照」に変更します。
    （の操作については「床面積区画を入力する」、の操作については「入力モード」を参照）
  4. プロパティで「符号」「求積」を設定します。
  5. バック図面には、作図条件の「区画対象種別」で選択したオブジェクトの領域が表示されています。

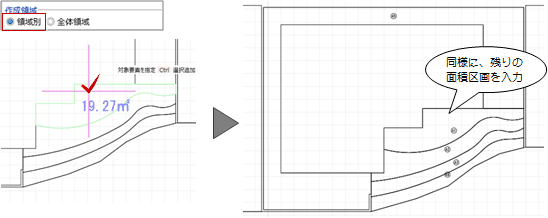

    「作成領域」が「領域別」であることを確認して、バック図面の領域をクリックすると、指定した領域内に面積区画が入力されます。
    　

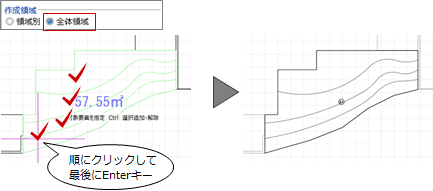

    なお、区画をまとめたい場合は、「作成領域」を「全体領域」に変更し、バック図面の領域をクリックして最後にEnterキーを押すと、指定した領域をまとめて面積区画が入力されます。
  6. 他階の面積区画も入力する場合は、対象階を変更して同様に入力します。
    　

メモ

  • 領域面積区画の種別には、「プラス」「マイナス」があります。
    　領域面積 ＝「プラスの面積」－「マイナスの面積」
    マイナスの区画は、「入力優先」を「なし」にして通常の区画と重ねて入力します。
    プラスの区画は、「入力優先」が「なし」のときは他の区画と重ならないように入力するか、「勝ち」「負け」で入力します。
    　
  • 符号のハンドルをドラッグすることで、符号を移動できます。
