プログラム名

共通機能

Ver.

Ver.3

ID

Q100370

更新日

2017/03/08

Q：プレカットCADに連携する方法を教えてください。

A：「物件選択」ダイアログの「処理」メニューの「プレカット連携」から連携できます。

操作方法

1. 「物件選択」ダイアログで物件データを選びます。

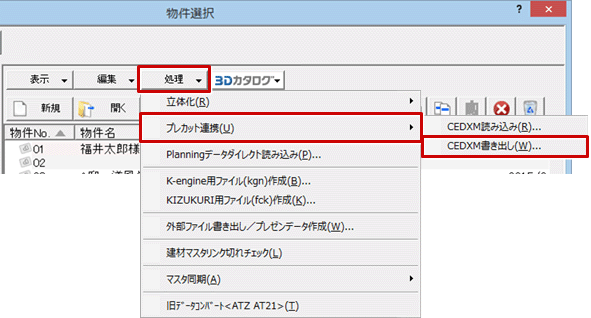

2. 「処理」メニューから「プレカット連携」の「CEDXM書き出し」を選びます。

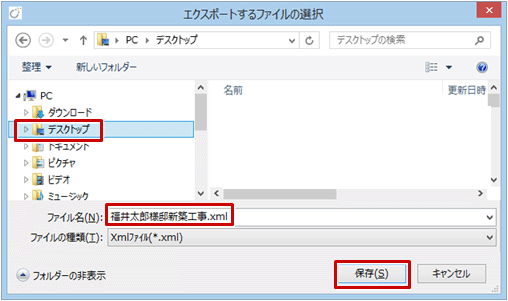

3. 保存先を指定し、「ファイル名」を入力して「保存」をクリックします。

4. 意匠データのみを連携したいときは、「条件設定」ダイアログで「平面図の構造材を対象とする」をONにして、「OK」をクリックします。
   ※ ONのとき、「樹種・等級設定」ダイアログで各部材毎に樹種・等級を指定できます。
   ※ 床小屋伏図の構造材を連携させたいときは、OFFにしてください。
