Q：ZEROで作成した物件データを 下位バージョンのZEROやARCHITREND Zで読み込む方法を教えてください。

A：ZEROは、下位バージョンへのデータ互換性がありません。そのため、ZEROの最新バージョンで作成した物件データを下位バージョンのZEROまたはARCHITREND Zで読み込むことはできません。中間ファイル（FCX）に変換して読み込むことはできます。ただし、変換対象は基本図面のみ（配置図は1面のみ）です。

ARCHITREND ZEROでの操作方法

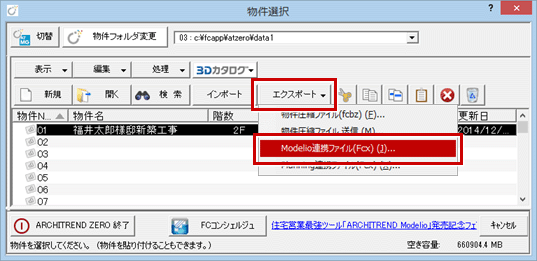

  1. 「物件選択」ダイアログで、ARCHITREND Zに読み込みたい物件データを選び、「エクスポート」メニューから「Modelio連携ファイル（Fcx）」を選びます。

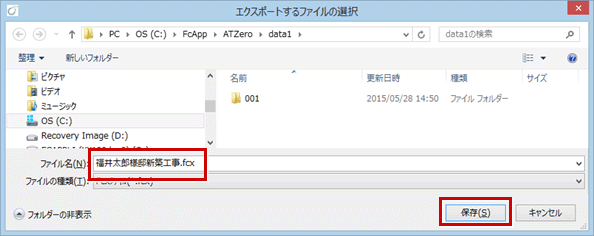

  2. 作成する中間ファイル（.fcx）の名称を入力して、「保存」をクリックします。

  3. 同じマシンで取り込む場合は、「いいえ」を選びます。
    別マシンでArchi Masterに登録されていない素材や部品、建具がある場合は、「はい」を選びます。

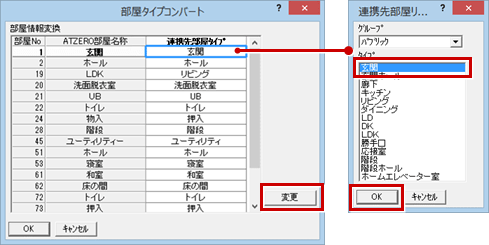

  4. 「部屋タイプコンバート」ダイアログで、変換先のデータで作成する部屋タイプを設定します。変更する部屋タイプをクリックしてから「変更」をクリックします。
  5. すべての部屋を設定したら、「OK」をクリックします。

メモ

  • ARCHITREND Managerの「ファイル管理」でZEROの物件データを右クリックして表示されるメニューの「ファイル出力」－「Modelio連携ファイル（fcx）出力」でも中間ファイル（.fcx）を出力できます。

ARCHITREND Zでの操作方法

  1. 「物件選択」ダイアログで「インポート」をクリックします。

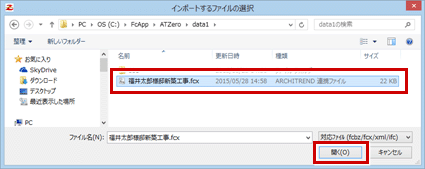

  2. ZEROから出力した中間ファイルを選び、「開く」をクリックします。

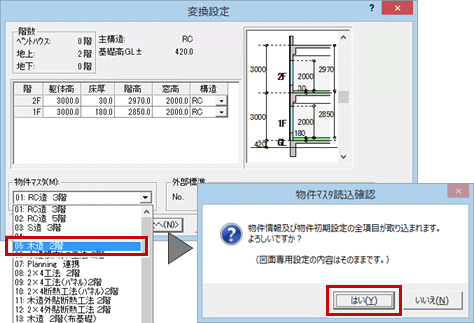

  3. 「変換設定」ダイアログで使用する物件マスタを選び、確認画面の「はい」をクリックします。

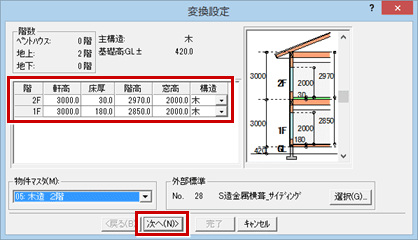

  4. 各階の高さなどを確認、設定して「次へ」をクリックします。

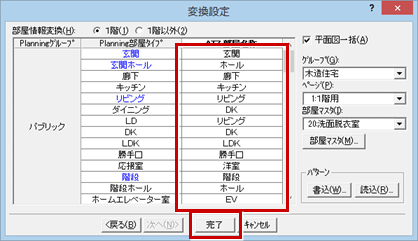

  5. 部屋タイプの変換を確認して、「完了」をクリックします。

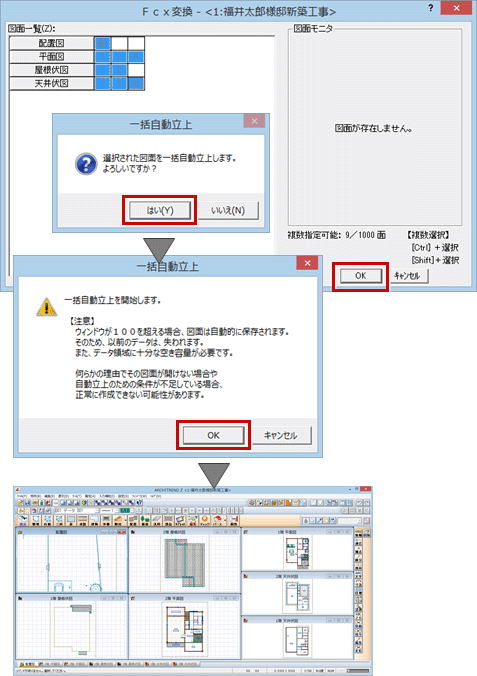

  6. 「Fcx変換」ダイアログの「OK」をクリックし、「一括自動立上」の確認画面で「OK」をクリックします。
