Q：DXF・JWWなど他社CADのデータを読み込む方法を教えてください。

A：「ファイル」メニューの「ファイル読み込み」からファイルを指定して、読み込みます。

操作方法

1. 配置図データを読み込むときは配置図を開いて、「ファイル」メニューから「ファイル読み込み」を選びます。

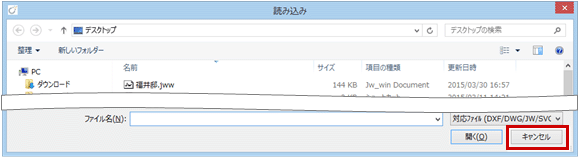

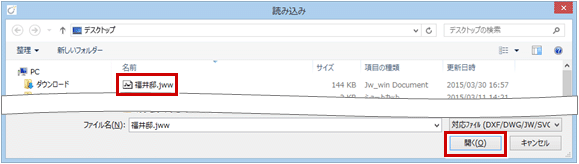

2. 「読み込み」ダイアログでファイルが保存されている場所を開き、ファイルを選んで「開く」をクリックします。

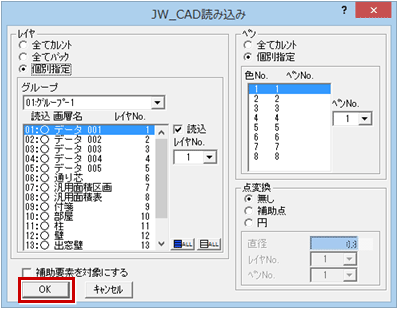

3. 「JW_CAD読み込み」ダイアログで読み込みの条件を設定して、「OK」をクリックします。

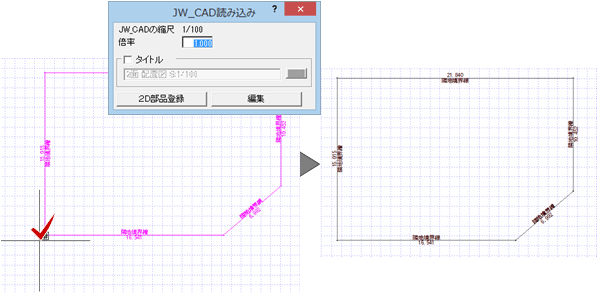

4. データのラバーバンドを確認して、配置したい位置をクリックします。

5. 再度「読み込み」ダイアログが開くので「キャンセル」をクリックします。


メモ

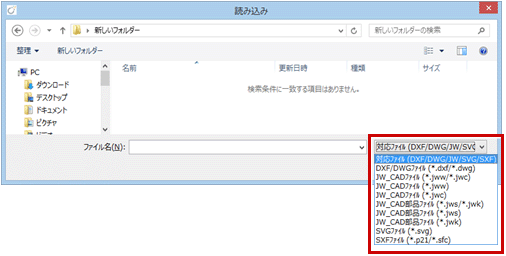

• 読み込み可能なファイル形式は、以下の通りです。
  ・Jw_cadファイル（.jww／.jwc）
  ・Jw_cad部品ファイル（.Jws／.Jwk）
  ・AutoCADのDWG形式のファイル（.dwg）
  ・2次元DXF形式のファイル（.dxf）
