プログラム名

共通機能

Ver.

Ver.3

ID

Q100520

更新日

2016/08/29

Q：JWWデータ変換時にレイヤの割り付けを行う方法を教えてください。

A：変換時に「レイヤ割付を任意で行う」をONにして、割り付けを設定します。
なお、JWC変換時にはレイヤの割り付けはできません。

操作方法

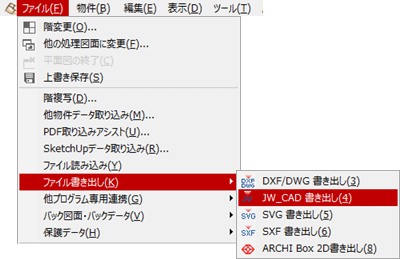

1. 「ファイル」メニューから「ファイル書き出し」の「JW_CAD書き出し」を選びます。

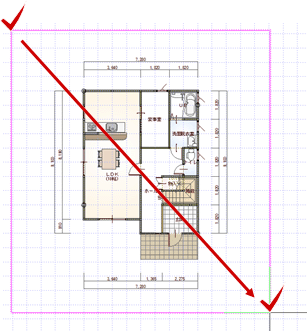

2. 変換する図面の範囲を指定します。

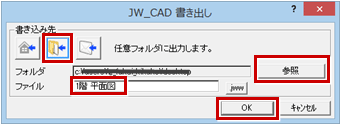

3. 「JW_CAD書き出し」ダイアログで書き込み先のフォルダとファイル名を設定して、「OK」をクリックします。

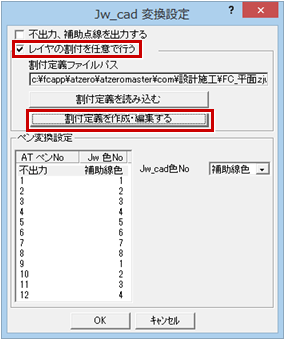

4. 「Jw_cad変換設定」ダイアログで「レイヤの割付を任意で行う」をONにして、「割付定義を作成・編集する」をクリックします。

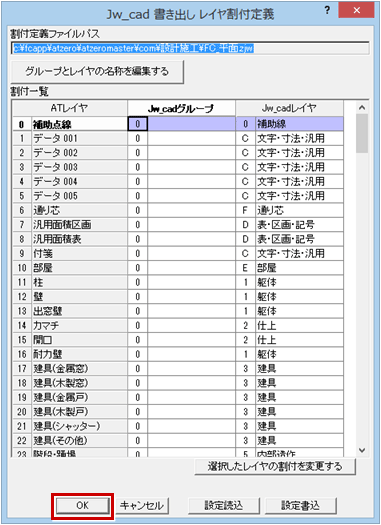

5. 「Jw_cad 書き出し レイヤ割付定義」ダイアログで割り付けを設定して、「OK」をクリックします。

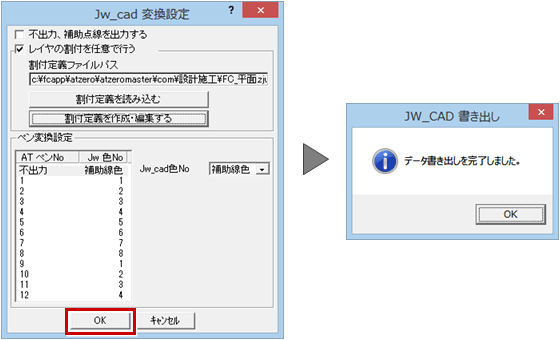

6. 「OK」をクリックすると、データが変換されます。


メモ

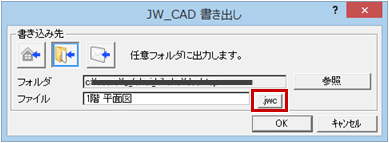

• 手順２の「JW_CAD書き出し」ダイアログが表示されたときに、ファイル形式を「jwc」にするとレイヤを割り付けることはできません。
