プログラム名

共通機能

Ver.

Ver.3

ID

Q100610

更新日

2016/12/13

Q：CAD画面に線幅を表示する方法を教えてください。

A：「共通初期設定：図面初期値」の「表示条件」の「線幅」をONに変更します。

操作方法

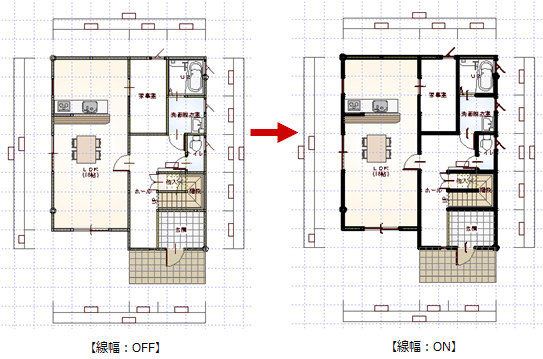

ここでは、平面図で線幅を表示する操作を解説します。

1. ツールバーの「設定」をクリックします。

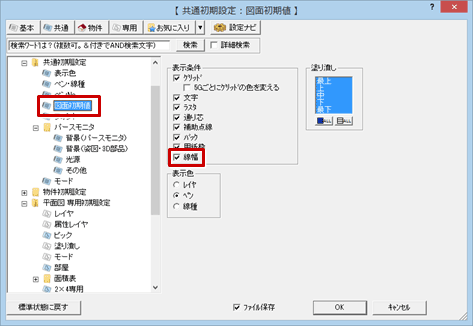

2. 「共通初期設定：図面初期値」の「表示条件」の「線幅」をONにします。



メモ

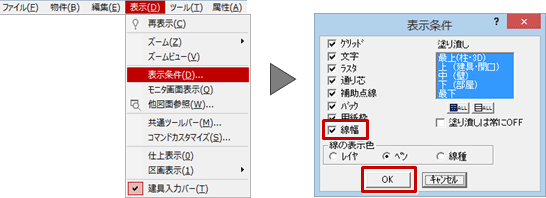

• 作業中の図面だけ線幅を表示したいときは、「表示」メニューの「表示条件」の「線幅」をONにします。

• 「共通初期設定：ペン・線種」でペンごとに設定されている線幅で表示されます。
