Q：レイヤ単位で表示・非表示を切り替える方法を教えてください。

A：「レイヤ表示・検索設定」で非表示するデータを選び、レイヤマップに登録しておくと、レイヤマップを呼び出すことでデータの表示・非表示を切り替えることができます。

操作方法

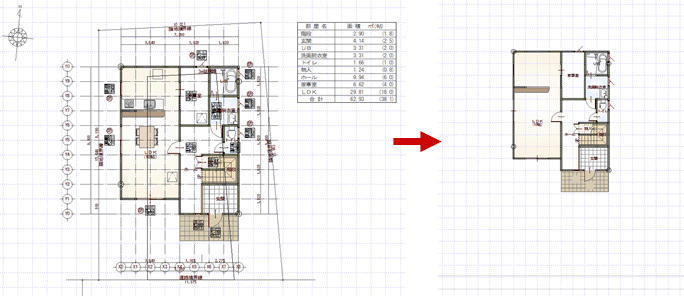

多くの線分が表示されていることでデータを編集しづらい場合、レイヤマップを使用して一時的に編集に不要な線分を非表示することで、編集しやすくなります。

1. 「レイヤ表示・検索設定」をクリックします。

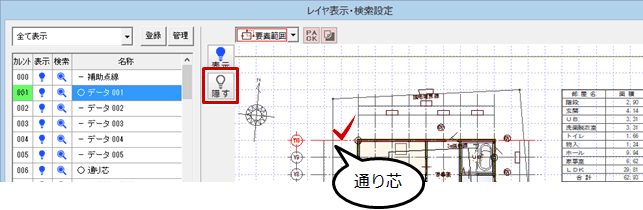

2. 例えば、通り芯を非表示にするには、モニタ上で通り芯を選んで「隠す」をクリックします。

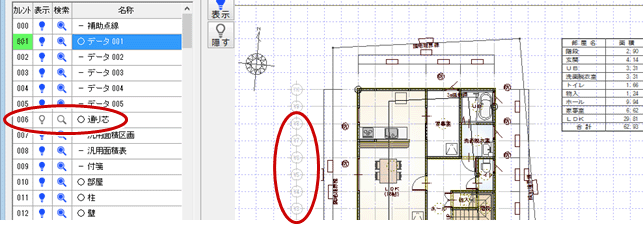

3. 通り芯がすべて非表示となり、レイヤ「006 通り芯」がOFFに変更されたことを確認できます。

4. 同様な操作で、非表示にしたいデータを隠します。

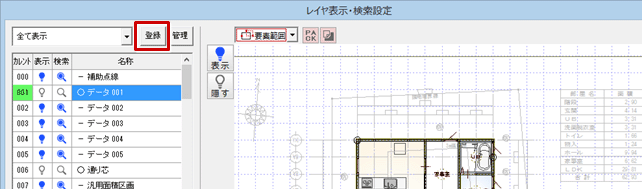

5. 「登録」をクリックします。

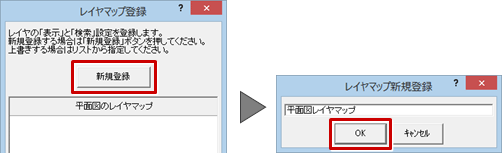

6. 「レイヤマップ登録」ダイアログの「新規登録」をクリックして、レイヤマップの名称を設定します。

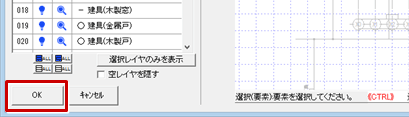

7. 「レイヤ表示・検索設定」ダイアログの「OK」をクリックします。

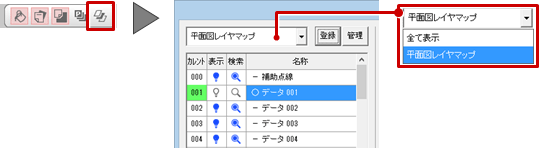

8. 「レイヤ表示・検索設定」をクリックして、レイヤマップを切り替えます。


メモ

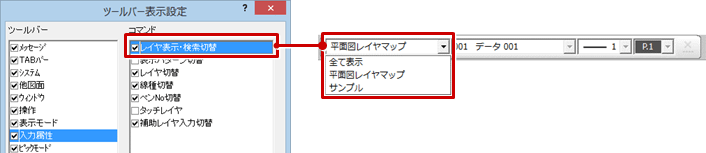

• 共通ツールバー（入力属性）に「レイヤ表示・検索切替」を表示しておくと、ツールバーからレイヤマップを切り替えることができます。
