プログラム名

共通機能

Ver.

Ver.3

ID

Q100810

更新日

2016/08/26

Q：バック図面を変更する方法を教えてください。

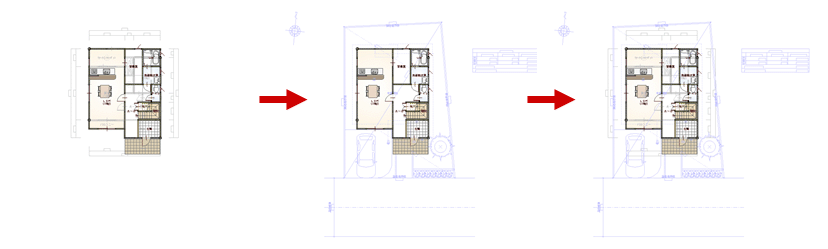

A：ツールバーの「バック図面表示」で画面に表示するバック図面を設定できます。バック図面は同時に3つまで表示できます。

操作方法

1. ツールバーの「バック図面表示」をクリックします。

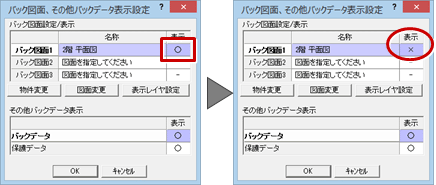

2. 「バック図面1」の「表示」をクリックして「×」にします。

3. 「バック図面2」をクリックして「図面変更」をクリックします。

4. 「バック図面指定」ダイアログで、表示する図面を選択して「OK」をクリックします。

5. 「OK」をクリックします。


メモ

• バック図面を同時に複数表示するには、「バック図面1」～「バック図面3」の「表示」を「○」にします。
