プログラム名

共通機能

Ver.

Ver.3

ID

Q100830

更新日

2016/08/26

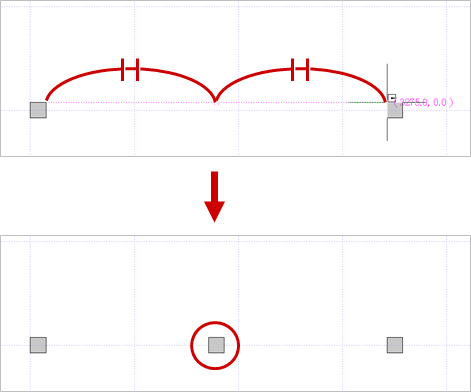

Q：ある点とある点の中点をピックする方法を教えてください。

A：ツールバーの「2円中心点座標入力」をONにして、2点間の中心点にデータを入力します。

操作方法

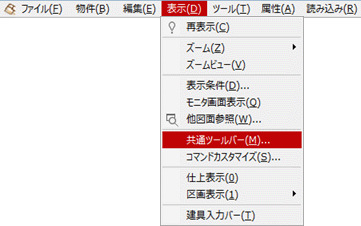

1. 「表示」メニューから「共通ツールバー」を選びます。

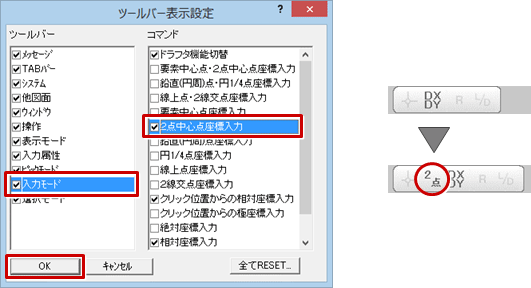

2. 「ツールバー表示設定」ダイアログの「ツールバー」の「入力モード」を選び、「コマンド」の「2点中心点座標入力」をONにして、「OK」をクリックします。共通ツールバーに「2点中心点座標入力」が表示されたのを確認します。

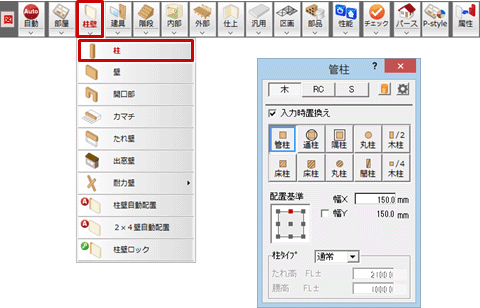

3. 2点間の中心に入力するデータのコマンドを呼び出します。
   ここでは、「柱壁」の「柱」を選びます。

   ※ここでは、「配置基準」の位置を変更しています。
4. ツールバーの「2点中心点座標入力」をクリックしてONにします。

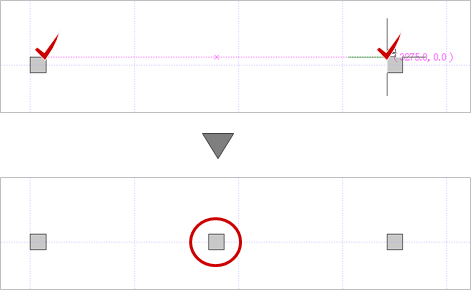

5. 中心を指定する2点間をクリックします。
