Q：バック図面を複数表示する方法を教えてください。

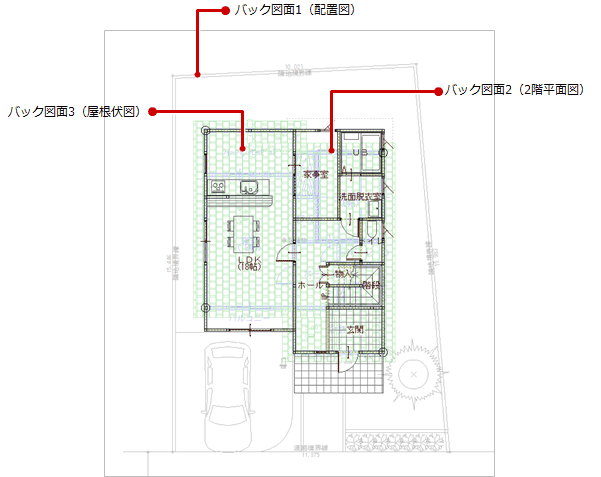

A：バック図面は、最大3枚まで同時に表示させることができます。

操作方法

1. ツールバーの「バック図面表示」をクリックします。

2. 「バック図面、その他バックデータ表示設定」ダイアログの「バック図面1」の「名称」を選択して、「図面変更」をクリックします。

3. 「バック図面指定」ダイアログで、「配置図」の「配置図（1面）」を選択して「OK」をクリックします。

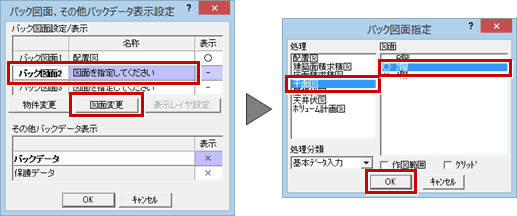

4. 「バック図面、その他バックデータ表示設定」ダイアログで、「バック図面2」も同様にして2階平面図の図面をセットします。

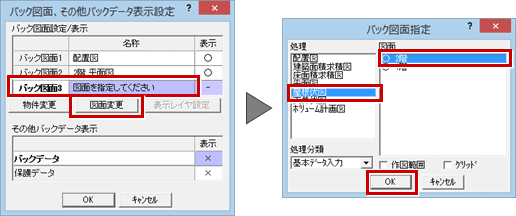

5. 「バック図面3」も同様にして2階屋根伏図の図面をセットします。

6. 「OK」をクリックします。
