Q：図面をDXF形式のデータに変換する方法を教えてください。

A：「ファイル」メニューの「ファイル書き出し」で図面をDXFデータに変換できます。

操作方法

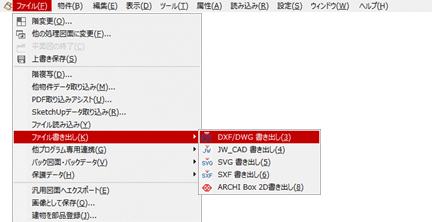

1. 「ファイル」メニューの「ファイル書き出し」から「DXF/DWG書き出し」を選びます。

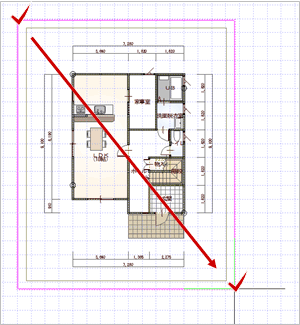

2. 書き出しする図面の範囲を囲みます。

3. 「DXF/DWG書き出し」ダイアログで、ファイルの書き込み先を設定して「OK」をクリックします。


   	物件フォルダに出力	物件フォルダの「汎用」フォルダに出力します。
   	任意フォルダに出力	「変更」をクリックして、出力先のフォルダを指定します。
   	メールに添付して送信	作成後、新規作成のメールが開き、添付されます。

4. 次のダイアログで出力する条件を設定して、「OK」をクリックします。

5. データ書き出し完了の確認画面が表示されたら、「OK」をクリックします。
