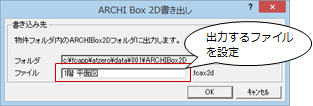

DXF/DWG 書き出し／JW_CAD 書き出し／SVG 書き出し／SXF 書き出し／ARCHI Box 2D 書き出し

ZEROの図面データを変換して、AutoCADやJW_CADなど他CAD形式のデータファイルを作成します。

AutoCAD形式ファイルを出力するA111060_fkd_sec02

AutoCAD ソフトで読み込めるファイルを作成します。

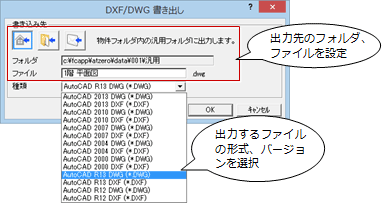

「ファイル書き出し」メニューから「DXF/DWG 書き出し」を選び、.dxf または .dwgファイルを書き出します。

	物件フォルダに出力	物件フォルダの「汎用」フォルダに出力します。
	任意フォルダに出力	「変更」をクリックして、出力先のフォルダを指定します。
	メールに添付して送信	作成後、新規作成のメールが開き、添付されます。

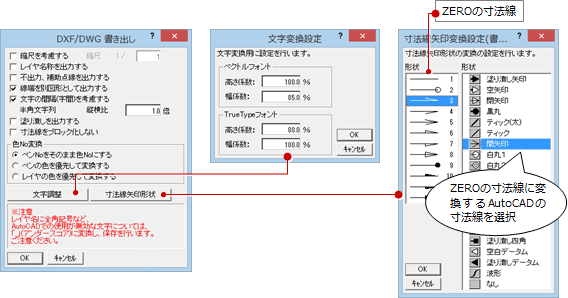

DXF/DWG 書き出し

ZEROの図面データから AutoCAD形式のデータの変換を設定します。

メモ

選択したAutoCADデータの形式、バージョンによって設定する項目がない場合があります。

縮尺を考慮する	AutoCAD形式のデータは、実寸で書き出します。汎用図面（印刷図面）には、縮尺情報がありませんので、図面の縮尺を入力して汎用図面のデータを実寸に変換します。汎用図面（印刷図面）以外の図面（平面図など）から変換を行う場合は、OFFにします。
レイヤ名称を出力する	ZEROの図面レイヤ名称をそのまま出力します。
不出力、補助点線を出力する	不出力、補助点線のデータも出力します。
線幅を別図形として出力する	システムで設定されているタイプ（登録タイプが「システム」）の線端形状を図形として出力します。OFFのときは、システムタイプの線端形状は出力されません。なお、システムでないタイプ（登録タイプが「線分」）の線端形状は、この設定に関係なく図形として出力されます。
文字の間隔（字間）を考慮する	文字列の字間（ 0 以外）を保持して変換します。変換後は、文字単位を 1 要素とするデータに分解されます。
半角文字列	半角の文字列を横方向に拡大、縮小する比率を入力します。
塗り潰しを出力する	塗り潰しの領域の枠を出力します。塗り潰しの色は、出力されません。
寸法線をブロック化しない	パック化されている複数の寸法線を、1つの寸法線でブロック化して出力します。
色No.変換	ペンNo.の色を変換します。
	ペンNoをそのまま色Noにする	ZEROのペンNo.と同じ番号のNo.に変換します。AutoCADでは異なる表示色になります。
	ペンの色を優先して変換する	AutoCAD色No.変換テーブルより、ZEROと同じの色のペンNo.に変換します。
	レイヤの色を優先して変換する	AutoCAD色No.変換テーブルより、ZEROと同じレイヤの色のペンNo.に変換します。

AutoCAD色No.変換テーブル

テーブルのRGBにある括弧内の数値は、赤成分、緑成分、青成分の度数です。これらの組み合わせで表現する色を表示しています。

テーブルには、同じ数値のRGBが含まれています。この場合は、小さい番号のNo.になります。

例としてRGB(0,0,255)の場合、変換テーブルにはNo.5とNo.170がありますが、実際にはNo.5に変換されます。

色		AutoCADの色№	備考	色		AutoCADの色№	備考
RGB(255,0,0)	→	1	赤	RGB(19,38,33)	→	129
RGB(255,255,0)	→	2	黄色	RGB(0,255,255)	→	130
RGB(0,255,0)	→	3	黄緑	RGB(127,255,255)	→	131	薄水色
RGB(0,255,255)	→	4	水色	RGB(0,165,165)	→	132
RGB(0,0,255)	→	5	青	RGB(82,165,165)	→	133
RGB(255,0,255)	→	6	ピンク	RGB(0,127,127)	→	134	深緑
RGB(255,255,255)	→	7	白	RGB(63,127,127)	→	135
RGB(128,128,128)	→	8	濃グレー	RGB(0,76,76)	→	136
RGB(192,192,192)	→	9		RGB(38,76,76)	→	137
RGB(255,0,0)	→	10		RGB(0,38,38)	→	138
RGB(255,127,127)	→	11		RGB(19,38,38)	→	139
RGB(165,0,0)	→	12		RGB(0,191,255)	→	140
RGB(165,82,82)	→	13		RGB(127,223,255)	→	141
RGB(127,0,0)	→	14	茶色	RGB(0,124,165)	→	142
RGB(127,63,63)	→	15		RGB(82,145,165)	→	143
RGB(76,0,0)	→	16		RGB(0,95,127)	→	144
RGB(76,38,38)	→	17		RGB(63,111,127)	→	145
RGB(38,0,0)	→	18		RGB(0,57,76)	→	146
RGB(38,19,19)	→	19		RGB(38,66,76)	→	147
RGB(255,63,0)	→	20		RGB(0,28,38)	→	148
RGB(255,159,127)	→	21		RGB(19,33,38)	→	149
RGB(165,41,0)	→	22		RGB(0,127,255)	→	150
RGB(165,103,82)	→	23		RGB(127,191,255)	→	151
RGB(127,31,0)	→	24		RGB(0,82,165)	→	152
RGB(127,79,63)	→	25		RGB(82,124,165)	→	153
RGB(76,19,0)	→	26		RGB(0,63,127)	→	154
RGB(76,47,3)	→	27		RGB(63,95,127)	→	155
RGB(38,9,0)	→	28		RGB(0,38,76)	→	156
RGB(38,23,19)	→	29		RGB(38,57,76)	→	157
RGB(255,127,0)	→	30		RGB(0,19,38)	→	158
RGB(255,191,127)	→	31		RGB(19,28,38)	→	159
RGB(165,82,0)	→	32		RGB(0,63,255)	→	160
RGB(165,124,82)	→	33		RGB(127,159,255)	→	161
RGB(127,63,0)	→	34		RGB(0,41,165)	→	162
RGB(127,95,63)	→	35		RGB(82,103,165)	→	163
RGB(76,38,0)	→	36		RGB(0,31,127)	→	164
RGB(76,57,38)	→	37		RGB(63,79,127)	→	165
RGB(38,19,0)	→	38		RGB(0,19,76)	→	166
RGB(38,28,19)	→	39		RGB(38,47,76)	→	167
RGB(255,191,0)	→	40		RGB(0,9,38)	→	168
RGB(255,223,127)	→	41		RGB(19,23,38)	→	169
RGB(165,124,0)	→	42		RGB(0,0,255)	→	170
RGB(165,145,82)	→	43		RGB(127,127,255)	→	171
RGB(127,95,0)	→	44		RGB(0,0,165)	→	172
RGB(127,111,63)	→	45		RGB(82,82,165)	→	173
RGB(76,57,0)	→	46		RGB(0,0,127)	→	174
RGB(76,66,38)	→	47		RGB(63,63,127)	→	175
RGB(38,28,0)	→	48		RGB(0,0,76)	→	176
RGB(38,33,19)	→	49		RGB(38,38,76)	→	177
RGB(255,255,0)	→	50		RGB(0,0,38)	→	178
RGB(255,255,127)	→	51		RGB(19,19,38)	→	179
RGB(165,165,0)	→	52		RGB(63,0,255)	→	180
RGB(165,165,82)	→	53		RGB(159,127,255)	→	181
RGB(127,127,0)	→	54		RGB(41,0,165)	→	182
RGB(127,127,63)	→	55		RGB(103,82,165)	→	183
RGB(76,76,0)	→	56		RGB(31,0,127)	→	184
RGB(76,76,38)	→	57		RGB(79,63,127)	→	185
RGB(38,38,0)	→	58		RGB(19,0,76)	→	186
RGB(38,38,19)	→	59		RGB(47,38,76)	→	187
RGB(191,255,0)	→	60		RGB(9,0,38)	→	188
RGB(223,255,127)	→	61		RGB(22,19,38)	→	189
RGB(124,165,0)	→	62		RGB(127,0,255)	→	190
RGB(145,165,82)	→	63		RGB(191,127,255)	→	191
RGB(95,127,0)	→	64		RGB(82,0,165)	→	192
RGB(111,127,63)	→	65		RGB(124,82,165)	→	193
RGB(57,76,0)	→	66		RGB(63,0,127)	→	194
RGB(66,76,38)	→	67		RGB(95,63,127)	→	195
RGB(28,38,0)	→	68		RGB(38,0,76)	→	196
RGB(33,38,19)	→	69		RGB(57,38,76)	→	197
RGB(127,255,0)	→	70		RGB(19,0,38)	→	198
RGB(191,255,127)	→	71		RGB(22,19,38)	→	199
RGB(82,165,0)	→	72		RGB(191,0,255)	→	200
RGB(124,165,82)	→	73		RGB(223,127,255)	→	201
RGB(63,127,0)	→	74		RGB(124,0,165)	→	202
RGB(95,127,63)	→	75		RGB(145,82,165)	→	203
RGB(38,76,0)	→	76		RGB(95,0,127)	→	204
RGB(57,76,38)	→	77		RGB(111,63,127)	→	205
RGB(19,38,0)	→	78		RGB(57,0,76)	→	206
RGB(28,38,19)	→	79		RGB(66,38,76)	→	207
RGB(63,255,0)	→	80		RGB(28,0,38)	→	208
RGB(159,255,127)	→	81		RGB(33,19,38)	→	209
RGB(41,165,0)	→	82		RGB(255,0,255)	→	210
RGB(103,165,82)	→	83		RGB(255,127,255)	→	211
RGB(31,127,0)	→	84		RGB(165,0,165)	→	212
RGB(79,127,63)	→	85		RGB(165,82,165)	→	213
RGB(19,76,0)	→	86		RGB(127,0,127)	→	214	紫
RGB(47,76,38)	→	87		RGB(127,63,127)	→	215
RGB(9,38,0)	→	88		RGB(76,0,76)	→	216
RGB(23,38,19)	→	89		RGB(76,38,76)	→	217
RGB(0,255,0)	→	90		RGB(38,0,38)	→	218
RGB(127,255,127)	→	91		RGB(38,19,38)	→	219
RGB(0,165,0)	→	92		RGB(255,0,191)	→	220
RGB(82,165,82)	→	93		RGB(255,127,223)	→	221
RGB(0,127,0)	→	94	緑	RGB(165,0,124)	→	222
RGB(63,127,63)	→	95		RGB(165,82,145)	→	223
RGB(0,76,0)	→	96		RGB(127,0,95)	→	224
RGB(38,76,38)	→	97		RGB(127,63,111)	→	225
RGB(0,38,0)	→	98		RGB(76,0,57)	→	226
RGB(19,38,19)	→	99		RGB(76,38,66)	→	227
RGB(0,255,63)	→	100		RGB(38,0,28)	→	228
RGB(127,255,159)	→	101		RGB(38,19,33)	→	229
RGB(0,165,41)	→	102		RGB(255,0,127)	→	230
RGB(82,165,103)	→	103		RGB(255,127,191)	→	231
RGB(0,127,31)	→	104		RGB(165,0,82)	→	232
RGB(62,127,79)	→	105		RGB(165,82,124)	→	233
RGB(0,76,19)	→	106		RGB(127,0,63)	→	234
RGB(38,76,47)	→	107		RGB(127,63,95)	→	235
RGB(0,38,9)	→	108		RGB(76,0,38)	→	236
RGB(19,38,23)	→	109		RGB(76,38,57)	→	237
RGB(0,255,127)	→	110		RGB(38,0,19)	→	238
RGB(127,255,191)	→	111		RGB(38,19,28)	→	239
RGB(0,165,82)	→	112		RGB(255,0,63)	→	240
RGB(82,165,124)	→	113		RGB(255,127,159)	→	241
RGB(0,127,63)	→	114		RGB(165,0,41)	→	242
RGB(63,127,95)	→	115		RGB(165,82,103)	→	243
RGB(0,76,38)	→	116		RGB(127,0,31)	→	244
RGB(38,76,57)	→	117		RGB(127,63,79)	→	245
RGB(0,38,19)	→	118		RGB(76,0,19)	→	246
RGB(19,38,38)	→	119		RGB(76,38,47)	→	247
RGB(0,255,191)	→	120		RGB(38,0,9)	→	248
RGB(127,255,223)	→	121		RGB(38,19,23)	→	249
RGB(0,165,124)	→	122		RGB(0,0,0)	→	250
RGB(82,165,145)	→	123		RGB(45,45,45)	→	251
RGB(0,127,95)	→	124		RGB(91,91,91)	→	252
RGB(63,127,111)	→	125		RGB(137,137,137)	→	253
RGB(0,76,57)	→	126		RGB(183,183,183)	→	254
RGB(38,76,66)	→	127		RGB(179,179,179)	→	255
RGB(0,38,28)	→	128

文字変換設定

文字の変換を設定します。

変換の設定が100%の場合、AutoCADでは文字が若干大きくなります。ベクトルフォントとTrueTypeフォント別に変換するサイズを設定して調整します。

ベクトルフォント	ペンプロッタなどで作図するフォントの変換を調整します。
TrueTypeフォント	「MS ゴシック」など、文書作成などで使用する共通のフォントの変換を調整します。

寸法線矢印変換設定

左側のZEROのシステムで設定されている寸法線の矢印を、右側の AutoCAD 矢印の一覧から選択して変換を設定します。

JW_CAD形式ファイルを出力するA111060_fkd_sec03

JW_CAD ソフトで読み込めるファイルを作成します。

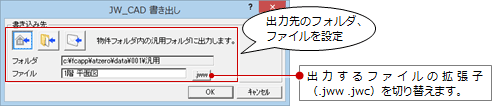

「ファイル書き出し」メニューから「JW_CAD 書き出し」を選び、.jww または .jwc ファイルを書き出します。

	物件フォルダに出力	物件フォルダの「汎用」フォルダに出力します。
	任意フォルダに出力	「変更」をクリックして、出力先のフォルダを指定します。
	メールに添付して送信	作成後、新規作成のメールが開き、添付されます。

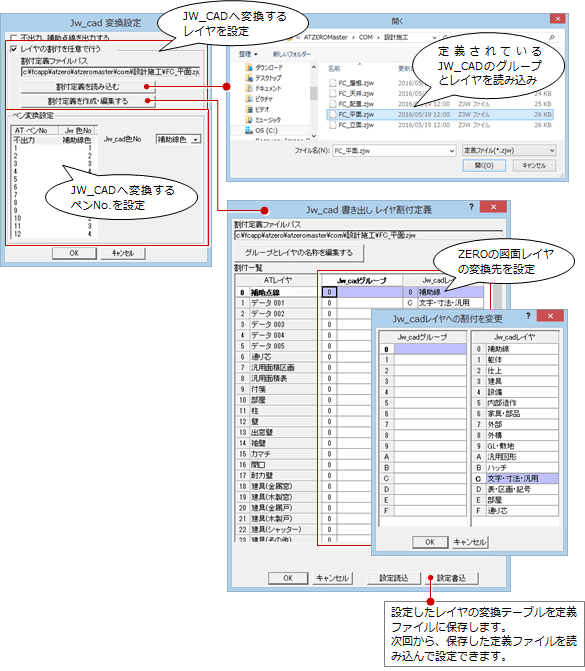

Jw_cad 変換設定

ZEROの図面データから Jw_cad形式のデータの変換を設定します。

不出力、補助点線を出力する

不出力、補助点線のデータも出力します。

レイヤの割り付けを任意で行う

定義したJw_cadのグループ、レイヤに変換します。変換先のグループ、レイヤを変更できます。
OFFの場合は、規定の条件でZEROの図面レイヤの順に、Jw_cadのグループ、レイヤへ変換します。
下記の図面では、自動的に下記定義ファイルが読み込まれます。下記以外の図面では、定義ファイルが読み込まれません。このまま実行した場合、規定の条件で変換されます。

平面図	FC_平面.zjw
天井伏図	FC_天井.zjw
屋根伏図	FC_屋根.zjw
配置図	FC_配置.zjw
立面図	FC_立面.zjw

ペン変換設定

ZEROの不出力ペン、1～12のペンNo.の変換を設定します。

Jw_cad 書き出しレイヤ割付定義

ZEROの図面レイヤから、変換先のJw_cadのグループ、レイヤを設定します。

設定するZEROの図面レイヤのJw_cadのグループ、レイヤをクリックしてから、「選択したレイヤの割付を変更する」をクリックし、「Jw_cadレイヤへの割付を変更」で変換先のJw_cadのグループ、レイヤを選択します。

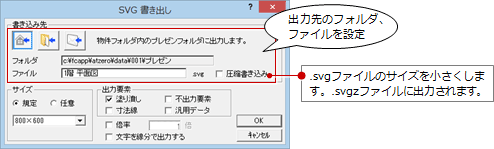

SVG形式ファイルを出力するA111060_fkd_sec04

IEなどのブラウザでCADデータを表示できるファイルを作成します。

「ファイル書き出し」メニューから「SVG 書き出し」を選び、.svg .svgzファイルを書き出します。

書き込み先	SVG形式のファイルを出力するフォルダ、ファイルを設定します。
		物件フォルダに出力	物件フォルダの「プレゼン」フォルダに出力します。
		任意フォルダに出力	「変更」をクリックして、出力先のフォルダを指定します。
		メールに添付して送信	作成後、新規作成のメールが開き、添付されます。
	圧縮書き込み		.svgファイルのサイズを小さくします。出力するファイルの拡張子が .svgz になります。
サイズ	SVG画像の高さと横のサイズを設定します。
出力要素	SVG形式のファイルに出力するデータの項目をONにします。
	塗り潰し		部屋の塗り潰し色などのデータです。
	不出力要素		補助線、不出力ペンのデータです。補助点は、この項目の設定に関わらず、出力されません。
	寸法線		部屋、通り芯、部材の寸法線や汎用機能で入力した寸法線です。
	汎用データ		汎用機能で入力した線分、円、矩形、文字、引き出し線、ハッチングのデータです。
倍率	svgビューに表示する図面範囲の倍率を設定します。
文字を線分で出力する	文字を線分化して出力します。

メモ

SVG（The Scalable Vector Graphics）は、Web向けのXMLベクター・グラフィックス・フォーマットです。BMPやJPEGなどの画像データファイルとは異なり、直線や曲線といったベクトル情報で画像を表現しているため、画像を拡大縮小しても鮮明に表示・印刷できます。また、ファイルサイズが非常に軽いため、インターネット環境でのデータのやり取りに最適です。

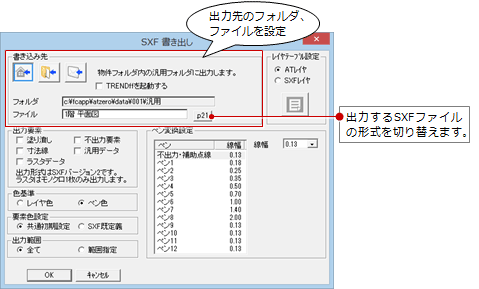

SXF形式ファイルを出力するA111060_fkd_sec05

建設分野で使用する電子納品のCADデータ交換形式ファイルを作成します。

「ファイル書き出し」メニューから「SXF 書き出し」を選び、.p21 または .sfc ファイルを書き出します。図面の出力する範囲の指定はありません。

書き込み先	SXF形式のファイルを出力するフォルダ、ファイルを設定します。
		物件フォルダに出力		物件フォルダの「汎用」フォルダに出力します。
		任意フォルダに出力		「変更」をクリックして、出力先のフォルダを指定します。
		メールに添付して送信		作成後、新規作成のメールが開き、添付されます。
	TREND ffを起動する			出力したSXF形式のファイルを読み込んで編集できる TREND ffを起動します。
レイヤテーブル設定	使用するレイヤの変換テーブルを選択します。
	ATレイヤ		ZEROの図面レイヤの名称のまま出力します。電子納品以外で、他CADとの連携に使用します。
	SXFレイヤ		電子納品のSXF仕様に定義されているレイヤに変換して出力します。「レイヤテーブル設定」ダイアログで、SXFレイヤの定義、変換先のレイヤを設定します。
出力要素	SXF形式のファイルに出力するデータの項目をONにします。
	塗り潰し			部屋の塗り潰し色などのデータです。
	不出力要素			補助線、不出力ペンのデータです。補助点は、この項目の設定に関わらず、出力されません。
	寸法線			部屋、通り芯、部材の寸法線や汎用機能で入力した寸法線です。
	汎用データ			汎用機能で入力した線分、円、矩形、文字、引き出し線、ハッチングのデータです。
	ラスタデータ			図面に貼り付けたモノクロの画像を1枚のみ出力します。
色基準	SXF形式のファイルに出力するデータの色の基準を選びます。
	レイヤ色		ZEROの図面レイヤの色がSXF形式のデータの色になります。
	ペン色		ZEROのペンNo.の色がSXF形式のデータの色になります。
要素色設定	SXF形式のファイル側で使用するデータの色を選びます。
	共通初期設定		ZEROの「共通初期設定：表示色」の「要素色」で設定されている色を使用します。出力したSXF形式のファイルを読み込んだCAD画面とZEROの画面のデータの色が同じになります。
	SXF既定義		SXF形式で定義されている色を使用します。
出力範囲	SXF形式のファイルに出力する図面データの範囲を選びます。
	全て		図面のデータをすべて出力します。

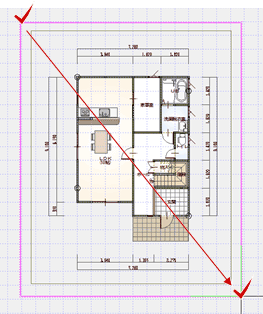

	範囲指定		図面の指定した範囲のデータを出力します。この項目をONにした場合は、このダイアログの「OK」をクリックした後に、範囲と基準を指定します。
