2D部品：配置／登録

2D部品を配置するA131000_2dp_sec01

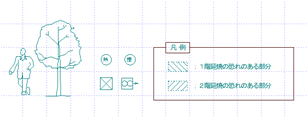

2D表現の人物や樹木、性能関連のシンボルや凡例を配置します。

「2D」メニューから「配置」を選びます。

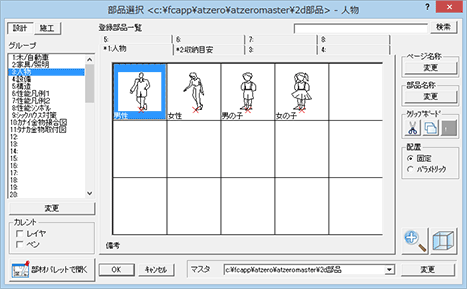

「部品選択」ダイアログで部品をダブルクリックします。
「配置」ダイアログで部品の倍率などを設定します。
部品の配置位置をクリックします。

メモ

2D部品を配置するとき、別のレイヤ、ペンNo.にしたいときは、「部品選択」ダイアログの「レイヤ」「ペン」をONにし、「レイヤ切替」「ペンNo切替」を選択してから部品を配置します。
「部材パレットで開く」をクリックすると、一覧で選択した2D部品が部材パレットに取り込まれます。部材パレットを使って、データを図面に複写することができます。

2D部品を登録するA131000_2dp_sec02

凡例など編集したものを次回も使用したいときは、2D部品マスタに登録します。

「2D」メニューから「登録」を選びます。
登録するデータをすべて選択します。
データを選択しづらい場合は、データを選択してからコマンドを実行してもかまいません。
基準点を指定します。
部品を配置する際の基準点となります。
「登録タイプ選択」ダイアログで「固定」をONにして、「OK」をクリックします。

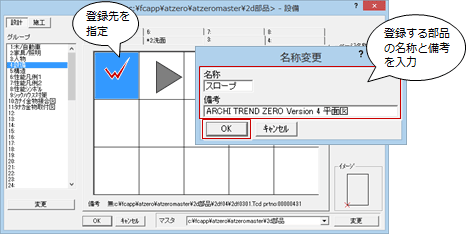

「部品登録」ダイアログで登録する欄をダブルクリックします。
名称などを設定して、「OK」をクリックします。

パラメトリック部品を登録するにはA131000_2dp_sec03

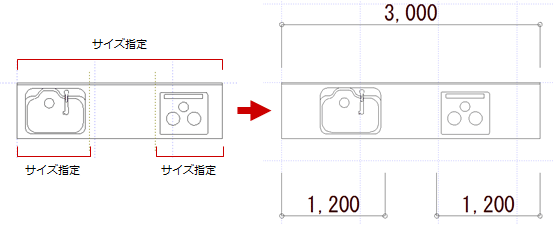

次のように部品のサイズ、指定した位置の寸法を変更できるような2D部品を登録する方法を、キッチンを使って解説します。

「登録タイプ」ダイアログの「パラメトリック」をONにします。

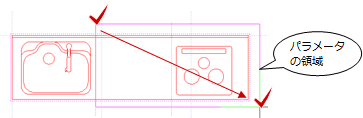

次のようにパラメータの領域（変形可能の領域）を指定します。

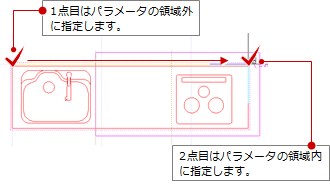

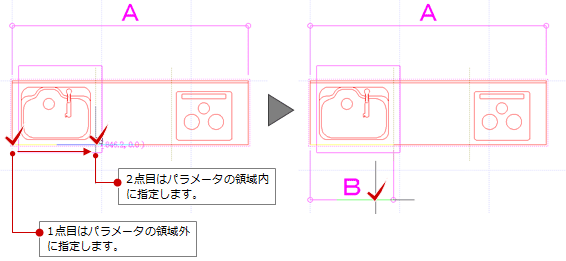

寸法の始点と終点をクリックします。
※ このとき、1点目はパラメータの領域の外側、2点目は領域の内側を指定します。
寸法位置をクリックします。
※ この位置は、2D部品の配置時に作成される寸法線の位置となります。
「登録」ダイアログの「名称」に寸法の名称を入力して、「OK」をクリックします。
「A」の指定が完了して、「指定」の「B」に切り替わります。
※「A」を再指定したいときは、「A」をONにして「再指定」をクリックし、再度設定しなおします。

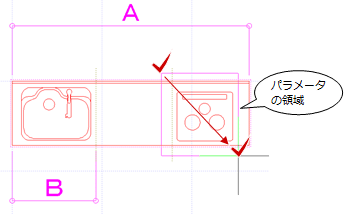

続けて、シンク部分の寸法を設定するため、次のようにシンク部分をすべて含むようにパラメータの領域を指定します。
次のようにシンク部分の寸法位置を指定し、寸法線Bの位置をクリックします。
「登録」ダイアログの「名称」に寸法の名称を入力して、「OK」をクリックします。

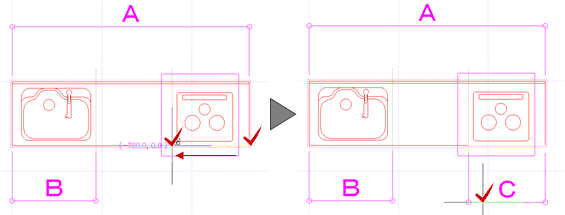

続けて、コンロ部分の寸法を設定するため、次のようにコンロ部分をすべて含むようにパラメータの領域を指定します。
次のようにコンロ部分の寸法位置を指定し、寸法線Cの位置をクリックします。
「登録」ダイアログの「名称」に寸法の名称を入力して、「OK」をクリックします。
「全指定終了」をクリックします。
「OK」をクリックします。
「部品登録」ダイアログで登録する欄をダブルクリックします。
名称などを設定して、「OK」をクリックします。

メモ

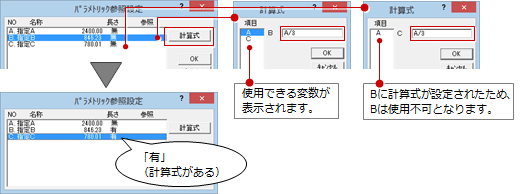

パラメータ領域に対する寸法の長さを、他のパラメータ領域の寸法から求めるときは「計算式」で計算式を設定します。
例えば、Bの長さをAの1/3倍にするときは、ダイアログの「B」を選択して「計算式」をクリックして、｢A/3｣と設定します。

パラメトリック部品を配置するにはA131000_2dp_sec04

建具や部品（ユニットバスやシステムキッチン）のように、配置時に建具内法や部品サイズを変更できる部品を配置します。

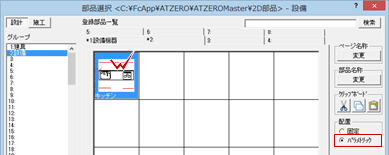

「部品選択」ダイアログの「配置」にある「パラメトリック」をONにして部品を切り替えます。
配置する部品をダブルクリックします。

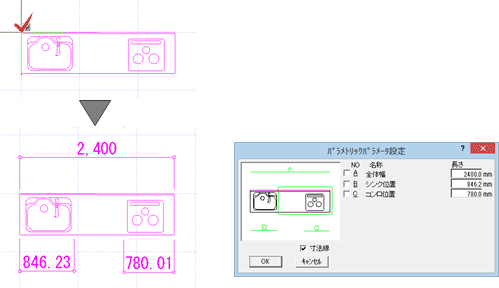

部品の配置位置をクリックします。

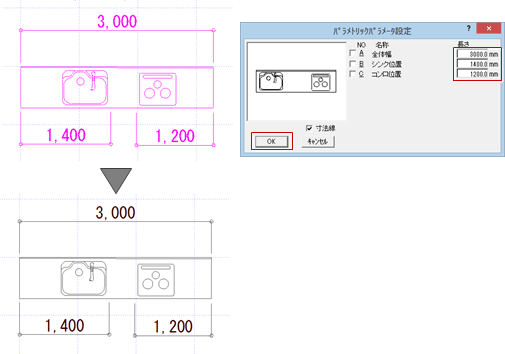

「パラメトリックパラメータ設定」ダイアログで各寸法の長さを設定して、「OK」をクリックします。
