共通初期設定：ペンNo

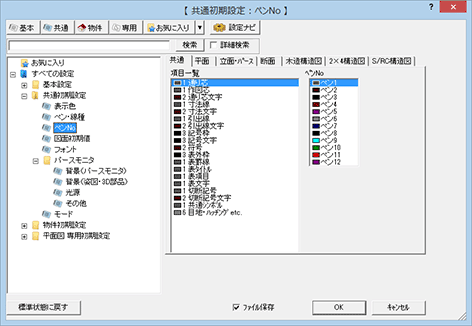

1. 対象のタブ（共通、平面など）をクリックします。
2. 「項目一覧」で、各データ（部材）のペンNoを一覧で確認します。
3. 「項目一覧」で、ペンNoを変更するデータ（部材）をクリックします。
4. 「ペンNo」で、ペンNoをクリックします。

ペンNoを割り当てる項目が、図面のどの部分で作図されているかを示したものです。

※ 参照の図面は、あくまでも参考です。他の図面でも存在する場合があります。ペンNoを割り当てるとき、参考にしてください。

	項目	参照※		項目	参照※

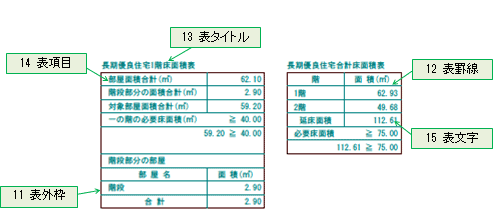

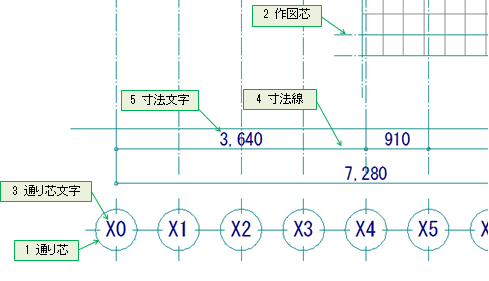

1	通り芯	平面図	11	表外枠	平面図
2	作図芯	平面図	12	表罫線	平面図
3	通り芯文字	平面図	13	表タイトル	平面図
4	寸法線	平面図	14	表項目	平面図
5	寸法文字	平面図	15	表文字	平面図

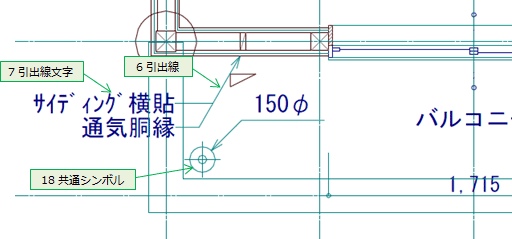

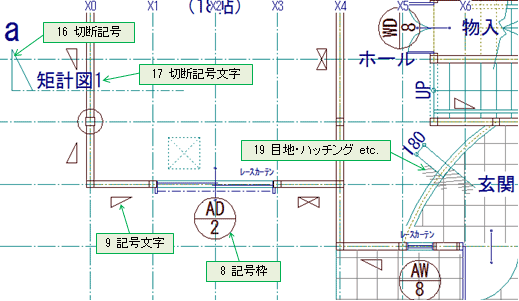

6	引出線	平面詳細図	16	切断記号	RC躯体図
7	引出線文字	平面詳細図	17	切断記号文字	RC躯体図
8	記号枠	平面図	18	共通シンボル	平面詳細図
9	記号文字	平面図	19	目地・ハッチング etc	平面図

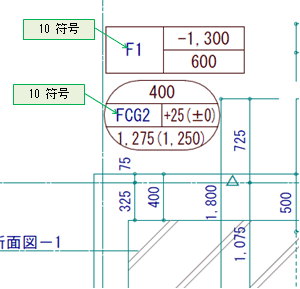

10	符号	RC躯体図

【平面図】

【平面詳細図】

【RC躯体図】

ペンNoを割り当てる項目が、図面のどの部分で作図されているかを示したものです。

※ 参照の図面は、あくまでも参考です。他の図面でも存在する場合があります。ペンNoを割り当てるとき、参考にしてください。

	項目	参照※		項目	参照※

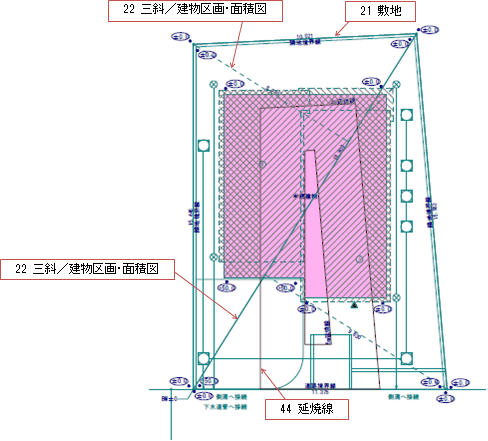

21	敷地	配置図	33	建具開き線	平面図

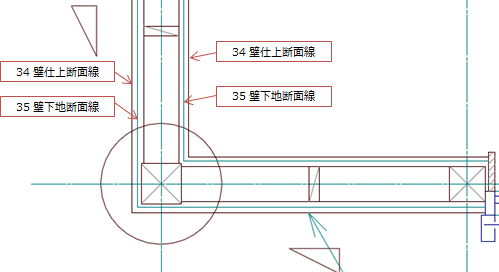

22	三斜／建物区画・面積図	配置図	34	壁仕上断面線	平面詳細図

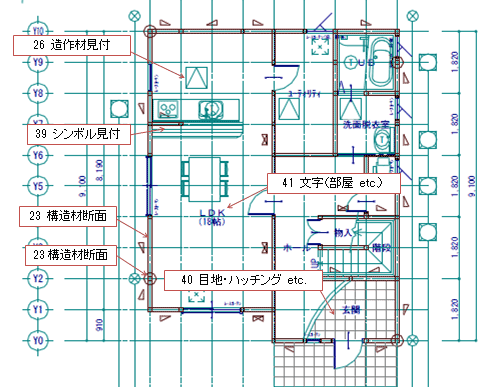

23	構造材断面	平面図	35	壁下地断面線	平面詳細図

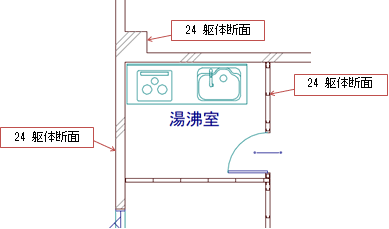

24	躯体断面	平面図	36	床・壁仕上見付線	平面図

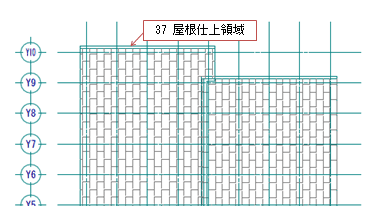

25	造作材断面	平面図	37	屋根仕上領域	屋根伏図

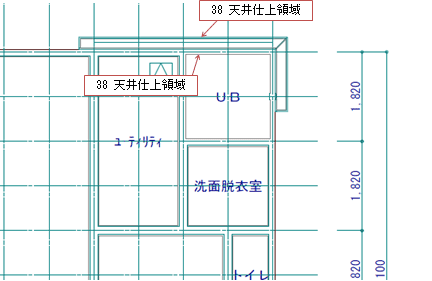

26	造作材見付	平面図	38	天井仕上領域	天井伏図

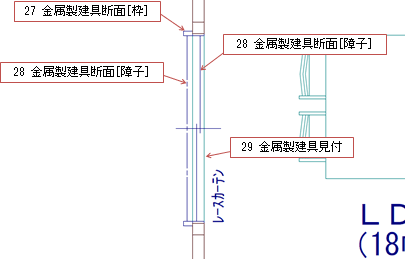

27	金属製建具断面「枠」	平面図	39	シンボル見付	平面図
28	金属製建具断面「障子」	平面図	40	目地・ハッチング etc	平面図
29	金属製建具見付	平面図	41	文字（部屋 etc）	平面図

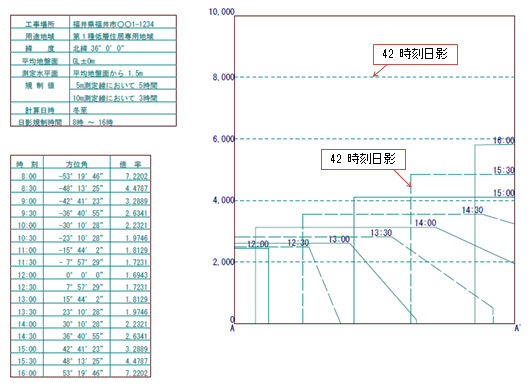

30	木製建具断面「雨戸・面格子」	平面図	42	時刻日影	日影図

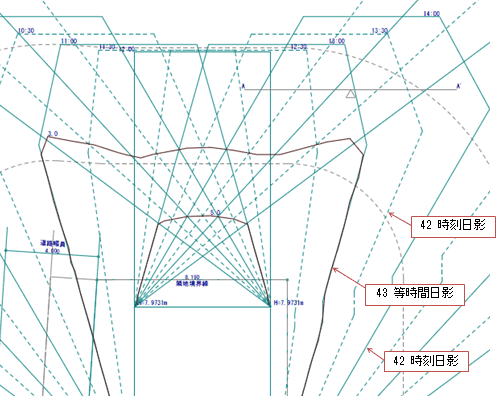

31	木製建具断面「障子」	平面図	43	等時間日影	日影図

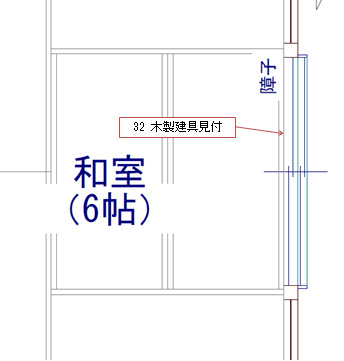

32	木製建具見付	平面図	44	延焼線	配置図

【配置図】

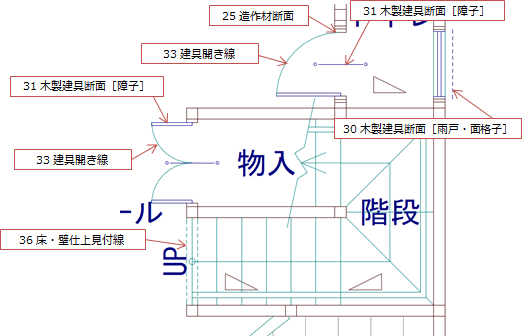

【平面図】

【平面詳細図】

【天井伏図】

【屋根伏図】

【日影図】

ペンNoを割り当てる項目が、図面のどの部分で作図されているかを示したものです。

※ 参照の図面は、あくまでも参考です。他の図面でも存在する場合があります。ペンNoを割り当てるとき、参考にしてください。

	項目	参照※		項目	参照※

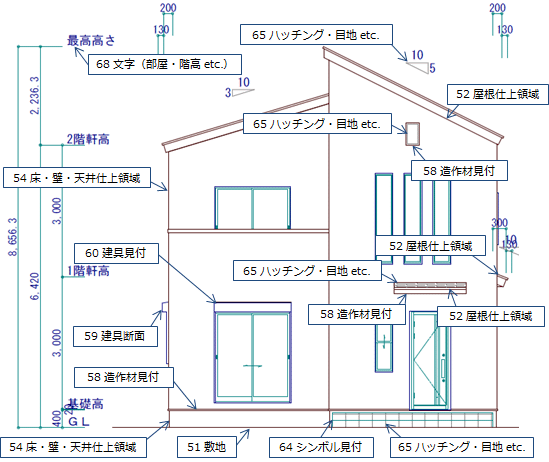

51	敷地	立面図	60	建具見付	立面図
52	屋根仕上領域	立面図	61	金物断面	立面図

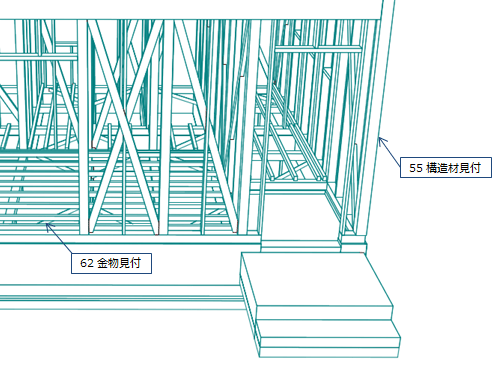

53	棟・のし瓦	外観パース	62	金物見付	外観パース
54	床・壁・天井仕上領域	立面図	63	シンボル断面	立面図
55	構造材見付	外観パース	64	シンボル見付	立面図

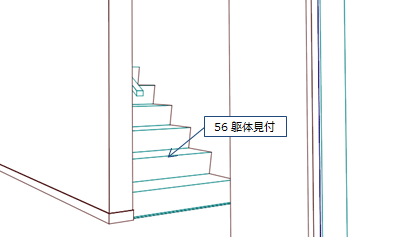

56	躯体見付	外観パース	65	ハッチング・目地 etc	立面図

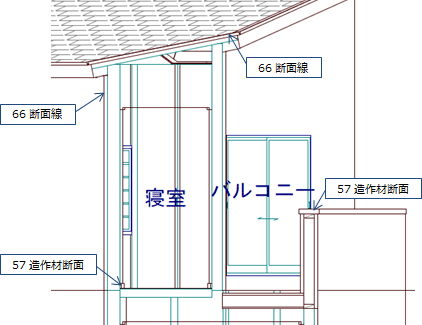

57	造作材断面	立面図	66	断面線	立面図
58	造作材見付	立面図	67	相貫線	外観パース
59	建具断面	立面図	68	文字（部屋・階高 etc）	立面図

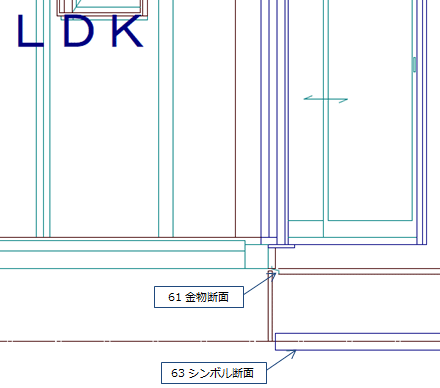

【立面図】

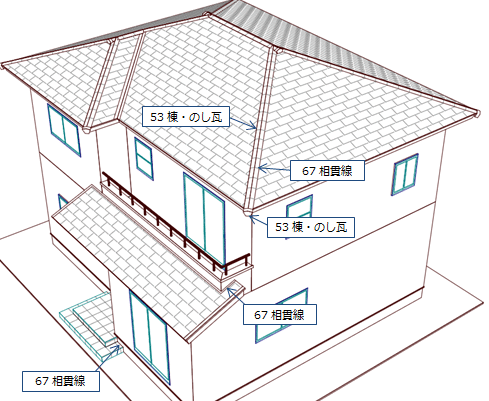

【外観パース】

【内観パース】

ペンNoを割り当てる項目が、図面のどの部分で作図されているかを示したものです。

※ 参照の図面は、あくまでも参考です。他の図面でも存在する場合があります。ペンNoを割り当てるとき、参考にしてください。

	項目	参照※		項目	参照※

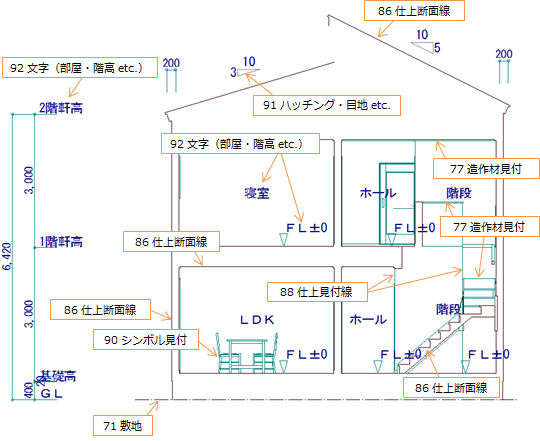

71	敷地	断面図	82	木製建具断面「障子」	断面図
72	構造材断面	断面図	83	木製建具見付	断面図
73	構造材見付	断面図	84	金物断面	断面図
74	躯体断面	断面図	85	金物見付	断面図
75	躯体見付	断面図	86	仕上断面線	矩計図
76	造作材断面	断面図	87	下地断面線	断面図
77	造作材見付	断面図	88	仕上見付線	矩計図
78	金属製建具断面「枠」	断面図	89	シンボル断面	断面図
79	金属製建具断面「障子」	断面図	90	シンボル見付	断面図
80	金属製建具見付	断面図	91	ハッチング・目地 etc	断面図
81	木製建具断面「雨戸・面格子」	断面図	92	文字（部屋・階高 etc）	断面図

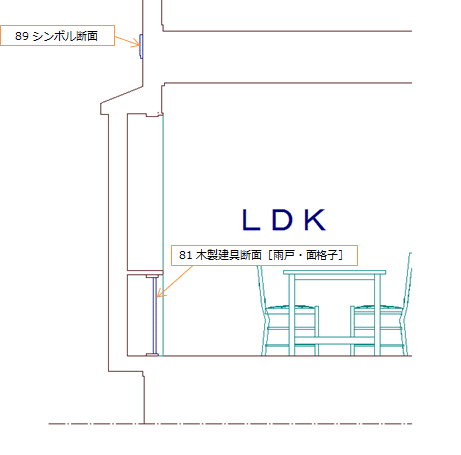

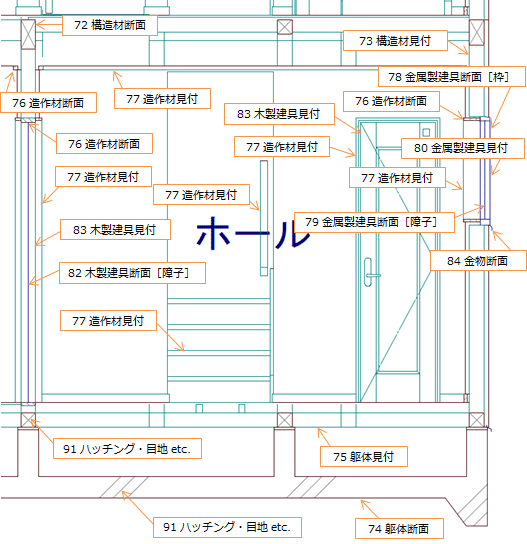

【断面図】

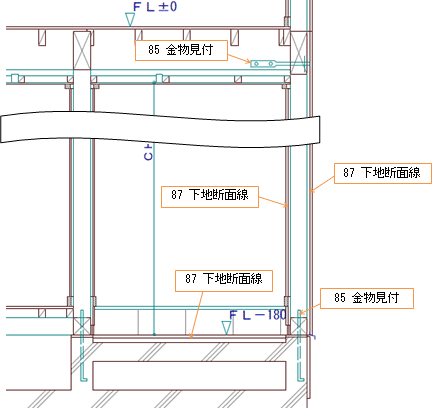

【矩計図】

ペンNoを割り当てる項目が、図面のどの部分で作図されているかを示したものです。

※ 参照の図面は、あくまでも参考です。他の図面でも存在する場合があります。ペンNoを割り当てるとき、参考にしてください。

	項目	参照※		項目	参照※

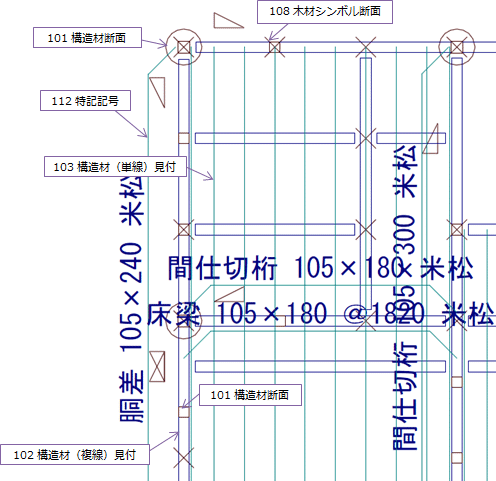

101	構造材断面	床小屋伏図	108	木材シンボル断面	床小屋伏図

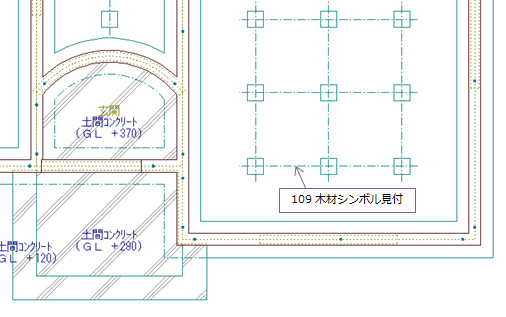

102	構造材（複線）見付	床小屋伏図	109	木材シンボル見付	基礎伏図
103	構造材（単線）見付	床小屋伏図	110	その他シンボル断面	基礎伏図

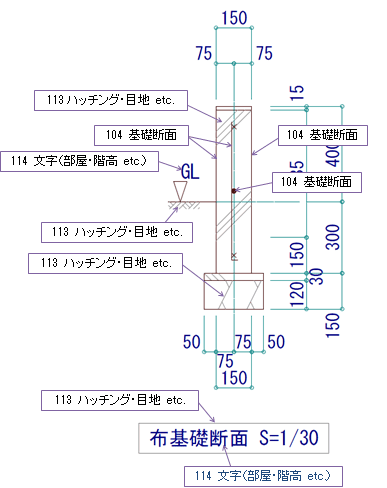

104	基礎断面	基礎伏図	111	その他シンボル見付	軸組図
105	基礎見付	基礎伏図	112	特殊記号	床小屋伏図

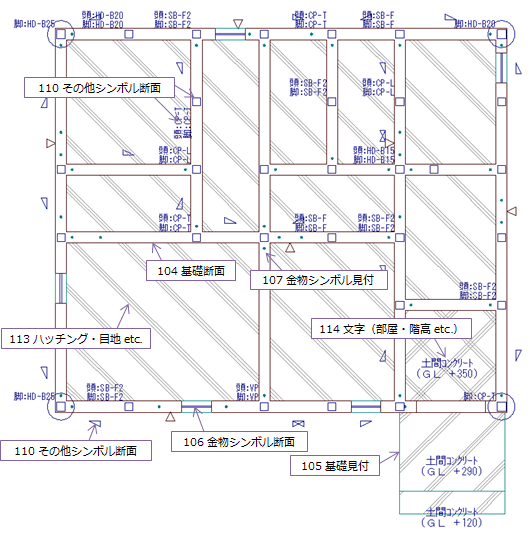

106	金物シンボル断面	基礎伏図	113	ハッチング・目地 etc	基礎伏図
107	金物シンボル見付	基礎伏図	114	文字（部材・階高 etc）	基礎伏図

【基礎伏図】

【床小屋伏図】

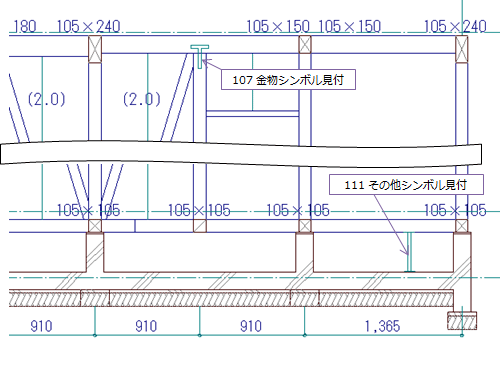

【軸組図】

ペンNoを割り当てる項目が、図面のどの部分で作図されているかを示したものです。

※ 参照の図面は、あくまでも参考です。他の図面でも存在する場合があります。ペンNoを割り当てるとき、参考にしてください。

	項目	参照※		項目	参照※

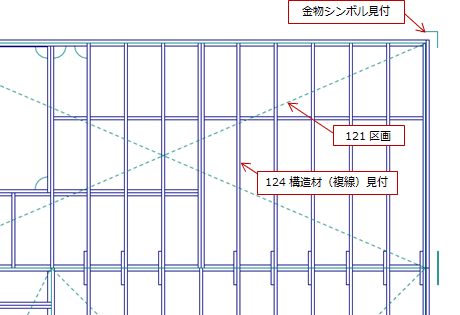

121	区画	床伏図	129	金物シンボル見付	基礎伏図

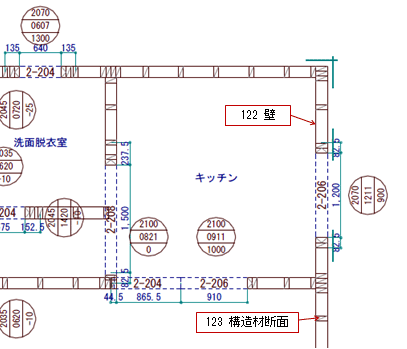

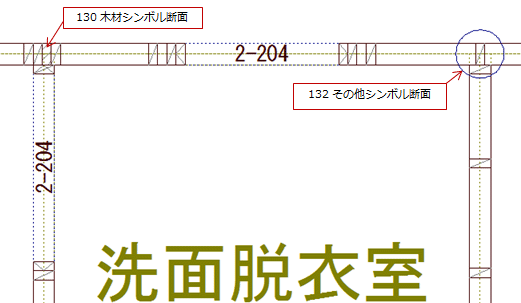

122	壁	たて枠伏図	130	木材シンボル断面	たて枠伏図
123	構造材断面	たて枠伏図	131	木材シンボル見付	基礎伏図
124	構造材（複線）見付	床伏図	132	その他シンボル断面	たて枠伏図

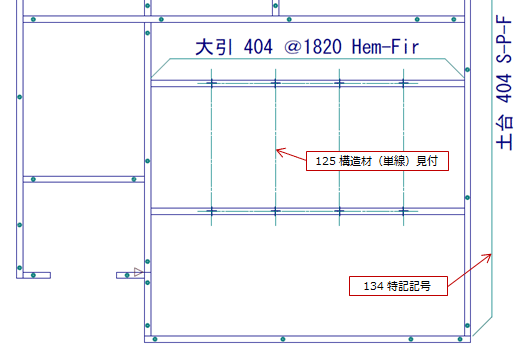

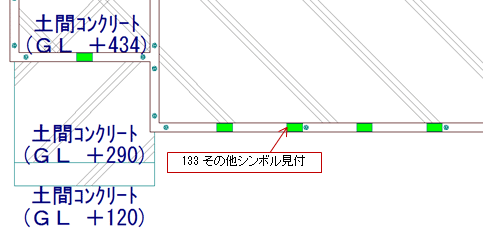

125	構造材（単線）見付	土台伏図	133	その他シンボル見付	基礎伏図
126	基礎断面	基礎伏図	134	特記記号	土台伏図
127	基礎見付	基礎伏図	135	ハッチング・目地 etc	基礎伏図
128	金物シンボル断面	基礎伏図	136	文字（部材・階高 etc）	基礎伏図

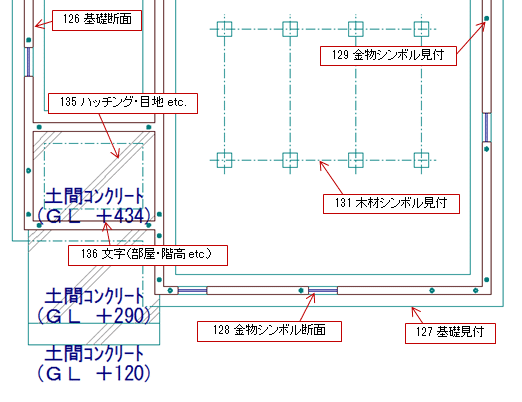

【基礎伏図】

【土台伏図】

【床伏図】

【たて枠躯体】

【たて枠伏図】

ペンNoを割り当てる項目が、図面のどの部分で作図されているかを示したものです。

※ 参照の図面は、あくまでも参考です。他の図面でも存在する場合があります。ペンNoを割り当てるとき、参考にしてください。

	項目	参照※		項目	参照※

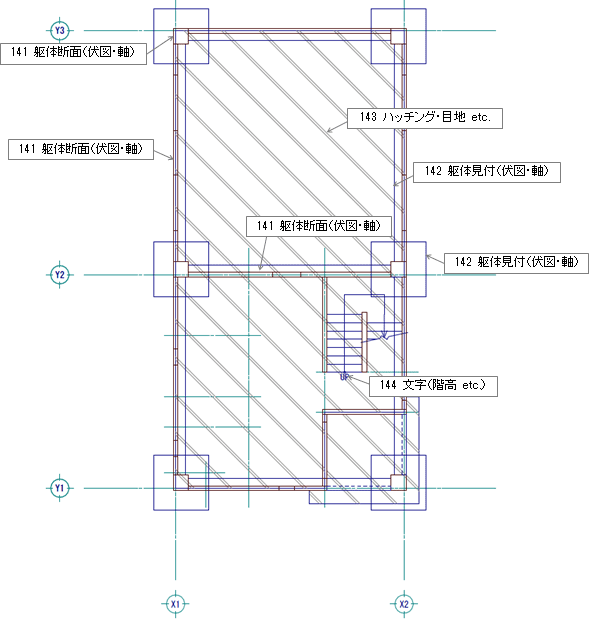

141	躯体断面（伏図・軸）	伏図	145	躯体断面（リスト）	リスト
142	躯体見付（伏図・軸）	伏図	146	鉄筋断面（リスト）	リスト
143	ハッチング・目地 etc	伏図	147	鉄筋見付（リスト）	リスト

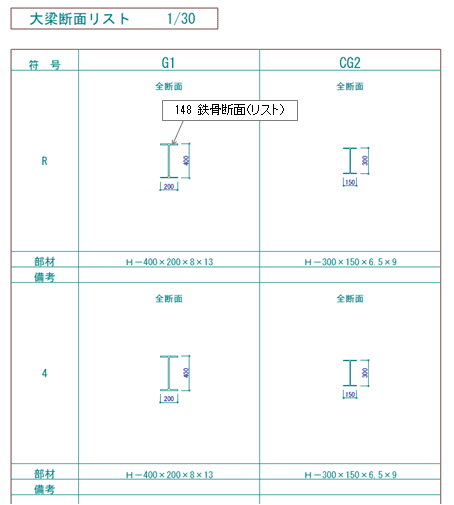

144	文字（階高 etc）	伏図	148	鉄骨断面（リスト）	リスト

【伏図】

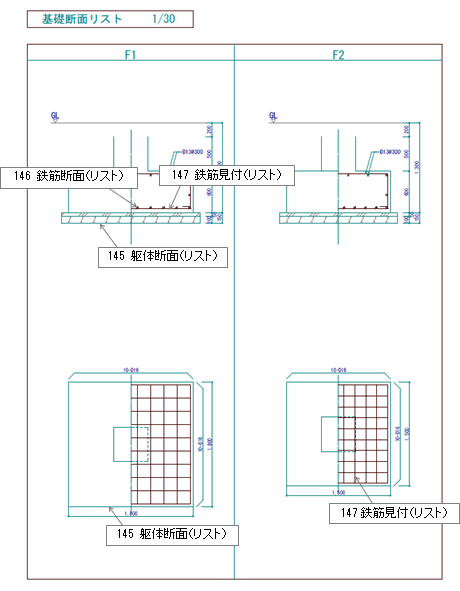

【リスト】
