データ変換

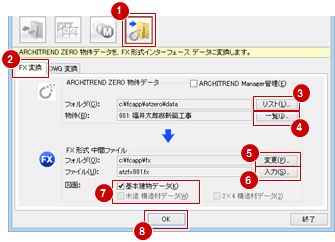

物件データをFX形式（データを拡張性の高い汎用的なフォーマットの中間ファイル）に変換、物件で作成されている図面をAutoCAD 2004 DWG形式のファイルに変換します。

図面をDWG形式に変換するA190500_udc_sec02

指定した物件の図面を AutoCAD 2004 DWG形式の図面ファイルに変換します。

変換を実行すると、変換先に物件名のフォルダが作成され、各図面のDWG形式ファイルが出力されます。

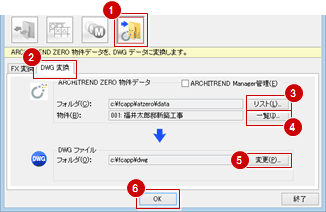

「データ変換」をクリックします。
「DWG変換」タブをクリックします。
「ARCHITREND ZERO 物件データ」にある「フォルダ」横の「リスト」をクリックして、変換する物件が保存されているフォルダを選択します。
「一覧」で、変換する物件を選びます。
「DWGファイル」にある「変更」をクリックして、DWGファイルの出力先フォルダを設定します。
「OK」をクリックします。
「物件の変換」ダイアログで変換元、変換先の内容を確認して、「実行」をクリックします。
「DWG書き出し」ダイアログで変換条件を設定して、「OK」をクリックします。
変換が開始されます。

メモ

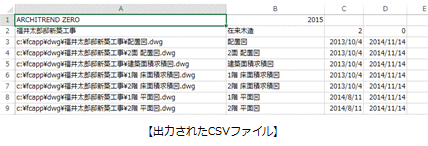

DWG変換と同時に、変換した図面を情報ファイル（物件名.csv）も出力されます。
「（物件名）.csv」の出力レコードの内容
・ 1行目：変換ソフト名・バージョン数
・ 2行目：物件名・主構造・地上階数・地下階数・ペントハウス階数
・ 3行目以降：出力DWGファイル名・プログラム図面名・更新日・変換日

「DWG書き出し」ダイアログの機能A190500_udc_sec03

文字列の字間を表現	文字列の字間（ 0 以外）を保持して変換するときは、ONにします。変換後は、文字単位を 1 要素とするデータに分解されます。
線端を別図形として出力	システムで設定されているタイプ（登録タイプが「システム」）の線端形状を図形として出力するときには、ONにします。OFFのとき、システムタイプの線端形状は出力されません。なお、システムでないタイプ（登録タイプが「線分」）の線端形状は、この設定に関係なく図形として出力されます。
実寸で出力	実寸に変換する場合に、変換元の縮尺情報を設定します。 AutoCADの図面ファイルには、実寸で書き込む必要があります。汎用図面（印刷図面）の縮尺されたデータを変換する場合、「縮尺」を設定します。例えば、1/100の図面を変換する場合は、「100」を入力します。
不出力要素変換	不出力要素の図形を出力するときは、ONにします。
半角文字列　縦横比	変換する半角の文字列を横方向に拡大、または縮小する比率を設定します。
ペンNoをそのまま色Noにする	図形のペンNoと同じ番号のNoを割り当てます。そのため、AutoCADで開くと、CAD画面と全く異なる表示色となります。
ペンの色を優先して変換する	ペンNo別表示のCAD画面と同じ表示色にします。 AutoCADの色Noは、変換テーブルによりペンNoと同色の番号が割り当てられます。
レイヤの色を優先して変換する	レイヤ別表示のCAD画面と同じ表示色にします。 AutoCADの色Noは、変換テーブルによりレイヤと同色の番号が割り当てられます。
