ロフト／梯子

Closed

ロフトを入力するA210630_slf_sec01
  1. 「内部」メニューから「ロフト」の「ロフト」を選びます。
  2. 「ロフト」ダイアログで、作図する名称、基準高などを設定します。

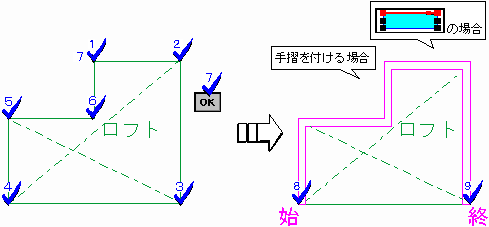

  3. ロフトの領域をクリックします（入力方法：多角円形）。
  4. 最後にEnterキー、またはポップアップメニューの「OK」をクリックします。
  5. 「手摺」がONの場合は、手摺の始点、終点をクリックします。
    手摺は始点から時計回りに入力しますが、反時計回りに入力する場合は、マウスの中ボタンか、無変換キーを押します。

メモ

  • 柱、壁を考慮してロフトを入力する場合はONにします。ロフトの一部が柱、壁に食い込むような入力点を指定した場合も、自動的にオフセットして柱、壁の外部ラインに接するように入力されます。
  • 2つの部屋をまたぐようなロフトの場合は、「壁考慮」をOFFにして、ロフトの面が壁面となるように入力してください。
Closed

梯子を入力するA210630_slf_sec02
  1. 「内部」メニューから「ロフト」の「梯子」を選びます。
  2. 「梯子」ダイアログで、踏面タイプ、最上段の踏面の高さなどを設定します。
  3. 梯子の下端の位置となる 1点目をクリックします。
  4. 対角点となる 2点目をクリックします。2点目で最上段の位置および幅が決まります。

メモ

  • 幅を指定後、奥行きを指定して入力するには、入力方法の「傾斜矩計」を使用します。
    「垂直取付」がONの場合、3点目は梯子の方向の指定となります。
