簡易建物

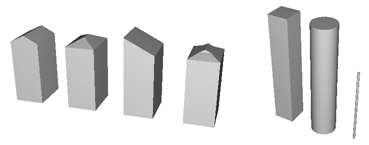

次のような形状のシンボルを入力します。

これらのシンボルは、日当たりシミュレーション、風向シミュレーション、ARCHITREND エコナビの計算で考慮されます。また、パースモニタにも表示されるため、単色の景観建物として使用することもできます。

「簡易建物」ダイアログの機能A260555_gka_sec02

	切妻屋根の建物のときに使用します。ダイアログで建物の軒高、屋根勾配を設定して、妻側の幅の始点と終点、建物の奥行きをクリックします。
	寄棟屋根の建物のときに使用します。ダイアログで建物の軒高、屋根勾配を設定して、建物短辺側の幅の始点と終点、建物の奥行きをクリックします。
	片流れ屋根の建物のときに使用します。ダイアログで建物の軒高、屋根勾配を設定して、建物短辺側の幅の始点と終点、建物の奥行き、勾配方向をクリックします。
	入母屋屋根の建物のときに使用します。ダイアログで建物の軒高、屋根勾配を設定して、妻側の幅の始点と終点、建物の奥行きをクリックします。
	四角形、多角形の建物のときに使用します。ダイアログで柱体の高さを設定して、建物の領域を指定します。
	丸いビルのような建物のときに使用します。ダイアログで円柱体の高さを設定して、円の中心と半径をクリックします。
	電柱等の構造物に使用します。ダイアログで円柱体の高さと半径を設定して、円柱体の配置位置をクリックします。
配置高検索	敷地（傾斜/高低差）、道路、簡易建物の高さを検索して、簡易建物の配置するときはONにします。任意の高さに配置したいときはOFFにして、GL基準からの高さを設定します。
平面不出力	簡易建物を出力しないときは、ONにします。
