リフォーム

物件選択の一覧でマークが点いている物件データです。現況図物件データを開くと、各プログラムの専用ツールバーの背景が緑色で表示されます。

配置図

平面図

天井伏図

屋根伏図

機能一覧

現況図物件データで表示される各プログラム共通の機能です。

計画図を開く

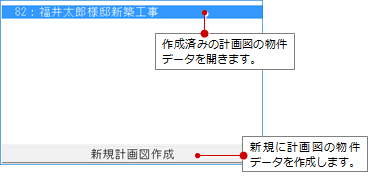

現況図の物件データから、計画図の物件データを新規に作成します。次のダイアログが開きます。現況図から計画図へコピーする対象の図面データを選択します。 すでに、計画図の物件データがある場合、一覧が表示されます。 ※計画図の物件データを開くと、開いていた現況図物件データは、閉じられます。

物件選択の一覧でマークが点いている物件データです。計画図物件データを開くと、各プログラムの専用ツールバーの背景が青色で表示されます。

配置図

	リフォーム	リフォーム指示	追加した建具や部品、「属性変更」等で仕上を変更した箇所に、リフォームを指示します。
		リフォーム指示解除	リフォーム指示した箇所を取り消します。 仕上の仕様等は、変更後のままです。再度、指示するには「リフォーム指示」でリフォームする箇所を指定します。
		積算パーツ	個数、長さ、面積、体積タイプの積算データの図形を入力して、手間なし積算・基本積算に計上します。
		既存部分ハッチング	リフォームする部分としない部分が明確にわかるように、リフォームしない部分にハッチング描画、または塗り潰します。

平面図

	リフォーム	リフォーム後の仕上の仕様や、リフォームの積算に必要なデータ等を入力します。
		リフォーム指示	追加した建具や部品、「属性変更」等で仕上を変更した箇所に、リフォームを指示します。
		リフォーム編集＋指示	リフォーム後の仕上の仕様等を設定します。自動的に、リフォームする箇所として指示されます。
			部屋入替	リフォーム後の部屋の仕様を設定します。
			内壁仕上張り替え	部屋の壁の仕上の仕様を設定します。
			外壁仕上張り替え	建物外観の仕上の仕様を設定します。
			床仕上張り替え	床、または床の仕上の仕様を設定します。
			壁新設	リフォーム後に追加する壁を入力します。
		リフォーム指示解除	リフォーム指示した箇所を取り消します。 仕上の仕様等は、変更後のままです。再度、指示するには「リフォーム指示」でリフォームする箇所を指定します。
		断熱リフォーム	リフォーム後の断熱化を指示します。 断熱材の選択で使用するリストは、「専用初期設定：リフォーム－断熱リフォーム」で登録します。断熱化指示した区画は、外皮性能計算で「自動配置条件設定」ダイアログの「断熱リフォーム区画考慮（部分断熱）」をONにすると、指示した断熱区画の範囲を読み込みます。 ※断熱の仕様は、外皮性能計算で設定した仕様になります。
			全体断熱	建物全体を断熱化します。 屋根もしくは天井、壁、床で使用する断熱材を選択します。
			部分断熱	部屋もしくは、部屋の一部の領域を断熱化します。 屋根もしくは天井、壁、床で使用する断熱材を選択します。
			壁断熱辺指定	断熱化指示した部屋等で、断熱化しない壁を指定して解除します。
			断熱区画解除	断熱化の指示を取り消します。
		積算パーツ	リフォーム、断熱化指示したデータだけでは積算できない場合に、積算したいデータを入力します。
		既存部分ハッチング	リフォームする部分としない部分が明確にわかるように、リフォームしない部分にハッチング描画、または塗り潰します。
			既存部分ハッチング自動	リフォーム指示した部位のない部屋に自動描画します。
			既存部分ハッチング	任意の範囲を描画します。

メモ

• 「物件初期設定：その他」の「平面詳細図入力を有効にする」がONのとき、平面図詳細図でも「参照現況図を開く」が表示されます。

天井伏図

	リフォーム	リフォーム指示	追加した建具や部品、「属性変更」等で仕上を変更した箇所に、リフォームを指示します。
		リフォーム編集＋指示	リフォーム後の仕上の仕様等を設定します。自動的に、リフォームする箇所として指示されます。
			内部天井仕上張り替え	部屋の天井の仕上の仕様を設定します。
			鉛直天井仕上張り替え	部屋の鉛直天井の仕上の仕様を設定します。
			外部天井仕上張り替え	屋根の軒天井などの仕上の仕様を設定します。
		リフォーム指示解除	リフォーム指示した箇所を取り消します。 仕上の仕様等は、変更後のままです。再度、指示するには「リフォーム指示」でリフォームする箇所を指定します。
		積算パーツ	個数、長さ、面積、体積タイプの積算データの図形を入力して、手間なし積算・基本積算に計上します。
		既存部分ハッチング	リフォームする部分としない部分が明確にわかるように、リフォームしない部分にハッチング描画、または塗り潰します。

屋根伏図

	リフォーム	リフォーム指示	追加した建具や部品、「属性変更」等で仕上を変更した箇所に、リフォームを指示します。
		リフォーム編集＋指示	リフォーム後の仕上の仕様等を設定します。自動的に、リフォームする箇所として指示されます。
			屋根葺き替え	屋根の葺き材の仕様を設定します。
		リフォーム指示解除	リフォーム指示した箇所を取り消します。 仕上の仕様等は、変更後のままです。再度、指示するには「リフォーム指示」でリフォームする箇所を指定します。
		積算パーツ	個数、長さ、面積、体積タイプの積算データの図形を入力して、手間なし積算・基本積算に計上します。
		既存部分ハッチング	リフォームする部分としない部分が明確にわかるように、リフォームしない部分にハッチング描画、または塗り潰します。

機能一覧

計画図物件データで表示される各プログラム共通の機能です。

プログラムによっては、一部ない機能もあります。

参照現況図を開く

リフォーム現況図の物件データから図面を呼び出し、参照現況図を開きます。

参照現況図

計画図物件データの「参照現況図を開く」で開いた参照現況図です。

参照現況図は、現況図物件データから図面が読み込まれます。解体、撤去する部位や解体に必要な積算データ等を入力します。

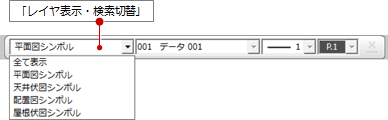

現況図物件データの平面図、天井伏図、屋根伏図、配置図は、ツールバーの「レイヤ表示・検索切替」で切り替えることができます。ツールバーの「レイヤ表示・検索切替」は、「表示」メニューの「共通ツールバー」で「入力属性」の「レイヤ表示・検索切替」ONで表示されます。

専用ツールバー

	計画図を開く	「レイヤ表示・検索切替」で選択しているレイヤの図面に戻ります。
	下図読込	現況図の変更があった場合、現況図の物件データから最新の現況図を読み込みます。これまで入力した解体指示などは、削除されます。
	解体・撤去	リフォームする部分で解体、撤去する部位を指示します。
		部屋	部屋の床、壁、天井の仕上、下地、巾木、廻縁の解体を指示します。
		柱壁	内壁仕上	部屋の壁の仕上、下地、巾木の解体を指示します。
			外壁仕上	建物外壁の仕上、下地、巾木の解体を指示します。
			壁	壁の撤去を指示します。
			柱	柱の撤去を指示します。
		床	部屋の床の仕上、下地の解体を指示します。
		天井	内部天井	部屋の天井の仕上、下地、廻縁の解体を指示します。
			鉛直天井	部屋の鉛直天井の仕上、下地、廻縁の解体を指示します。
			外部天井	屋根の軒天井などの仕上、下地、廻縁の解体を指示します。
		屋根	屋根の撤去を指示します。
		建具・部品・その他解体	サッシや室内ドア等の建具、システムキッチンなどの部品の撤去または移設を指示します。また、階段やカウンターなどの撤去を指示します。
	解体解除	解体、撤去の指示を取り消します。
	積算パーツ	洗面台撤去など、個数、長さ、面積、体積タイプの積算データの図形を入力して、手間なし積算・基本積算に計上します。
	既存部分ハッチング	リフォームする部分を明確にするため、リフォームしない部分にハッチングを描画します。
	図面化	不要な線分など消去して、印刷する図面に仕上げます。
	属性変更	入力した積算パーツを変更します。
