端点移動

鉛直飾り、ななめ飾り、妻側ななめ飾りの飾り柱の高さや端点の位置を変更します。

飾り材の端点を移動する

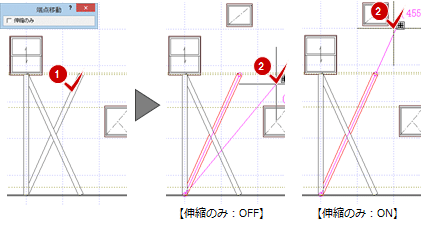

「編集」メニューから「端点移動」を選びます。
変更する部材をクリックします。
端点の移動先をクリックします。
「端点移動」ダイアログの「伸縮のみ」のON・OFFによって端点の移動先が異なります。
端点を任意の位置に移動するときは、「伸縮のみ」をOFFにします。

メモ

平面図など対象階の図面が開かれている場合、変形したデータはリアルタイム連動します。
平面図など開かれていない場合、変形は平面図などには反映されないため、「自動立上」を実行すると変更前の状態となります。
