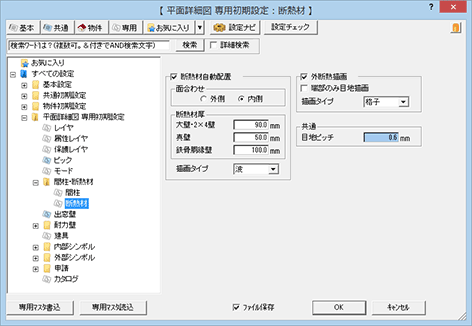

専用初期設定：間柱・断熱材－断熱材

外壁に張る断熱材の配置条件、作図表現を設定します。

壁内の断熱材を作図するにはA420135_mda_sec01

「断熱材自動配置」をONにして各項目を設定します。

面合わせ	断熱材の張り付け位置を設定します。
	外側	外壁の外側を基準に張り付けます。
	内側	外壁の内側を基準に張り付けます。
断熱材厚	各壁材別に張り付ける断熱材の厚みを設定します。設定した断熱材の厚みが壁厚を超える場合、断熱材は壁厚に合わせます。
	大壁・2×4壁	大壁や2×4壁に張り付ける断熱材の厚みを設定します。
	真壁	真壁に張り付ける断熱材の厚みを設定します。
	鉄鋼胴縁壁	鉄骨胴縁壁に張り付ける断熱材の厚みを設定します。
描画タイプ	作図する断熱材のハッチングタイプを設定します。「格子」「斜線」の間隔は、「共通」の「目地ピッチ」で設定します。
