専用初期設定：躯体－矩計設定／断面設定
躯体部分や構造材の表現について設定します。

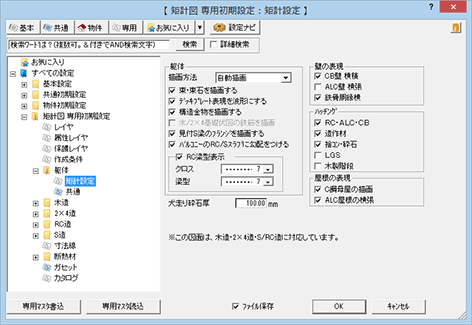

矩計図

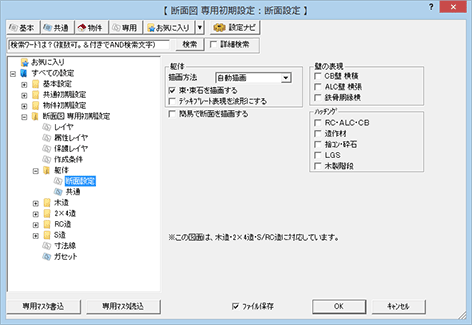

断面図
躯体部分のデータを設定するにはA430122_kdn_sec01
作図する躯体部分のデータ元は、「躯体」の「描画方法」で選択します。
| 描画しない | 躯体を描画しません。屋根と壁、柱は、すべての方法で描画されます。 |
| 自動描画 | 専用初期設定の「木造」「2×4造」「RC造」「S造」で設定した条件で描画します。 |
| 簡易躯体読込 | 平面図の簡易躯体入力モードで入力した梁とスラブを読み込みます。下階がＳ造の場合は、読み込んだスラブをデッキプレートで表現します。デッキプレートの高さは、「専用初期設定：S造－スラブ」にある「デッキプレート高」の設定が連動します。ただし、スラブの厚さがデッキプレートの高さ以下の場合は、RCスラブの表現で描画します。 |
| 伏図読込 | 構造図に入力した躯体を読み込んで描画します。 木造構造図：基礎伏図・床小屋伏図 → 読込部材一覧表 2×4構造図：基礎伏図・土台伏図・たて枠躯体・天井根太伏図・小屋伏図 → 読込部材一覧表 S/RC構造図：伏図 → 読込部材一覧表 |
| 基礎伏図＋自動描画 | 基礎部分のみ基礎伏図から読み込み、上部躯体は「自動描画」と同じ条件で描画します。土台は基礎天端を検索して描画します。 |
メモ
- 「自動描画」「簡易躯体読込」時は、「物件初期設定：柱・基礎・束」の【基礎タイプ】で選択されている基礎で作図されます。
躯体の作図条件を設定するにはA430122_kdn_sec02
「躯体」のその他の項目を設定します。
| 束・束石を描画する | 束および束石を作図します。作図する束のタイプは、「物件初期設定：柱・基礎・束」の【束タイプ】で選択します。 | ||||||||||||
| デッキプレート表現を波形にする | デッキプレートを波形で表現します。OFFの場合は、コンクリートとデッキ部分の境界線が点線で描かれます。
|
||||||||||||
| 構造金物を描画する |
金物（アンカーボルト、カスガイ、羽子板ボルト）を作図します。「描画方法」が「自動描画」「簡易躯体読込」「基礎伏図＋自動描画」のとき有効です。 ※矩計図のみの機能です。
|
||||||||||||
| 木/2×4基礎伏図の鉄筋を描画 | 各構造図の基礎伏図で設定した鉄筋を作図します。鉄筋マスタは参照しません。 ※矩計図のみの機能です。 |
||||||||||||
| 見付S梁のフランジを描画する | 鉄骨梁の見付でフランジ部分を描きます。 ※矩計図のみの機能です。 |
||||||||||||
| バルコニーのRC/Sスラブに勾配をつける | バルコニーのRCスラブやデッキプレートを勾配で描きます。 ※矩計図のみの機能です。 |
||||||||||||
| RC梁型表示 | RC梁の断面にクロス線および梁型を示す線を描きます。 ※矩計図のみの機能です。
|
壁の区切り線を描くにはA430122_kdn_sec03
コンクリートブロック（CB）、ALC、鉄骨胴縁横の壁に、パネルなどの区切り線を描くには、「壁の表現」の各項目をONにします。
| CB壁 横積 | ALC壁 横張 | 鉄骨胴縁横 |
|
|
|
メモ
- 壁をハッチングするには、「ハッチング」の「RC・ALC・CB」をONにします。
- 区切り線のピッチは、「専用初期設定：躯体－共通」の「壁」で設定します。
各部材をハッチングするにはA430122_kdn_sec04
「ハッチング」の各項目をONにします。
| RC・ALC・CB | コンクリートの躯体、ALC壁・屋根、CB壁を、定義の目地で作図します。 |
| 造作材 | 廻縁、巾木、額縁、屋根葺き材などを、定義の目地で作図します。 |
| 捨コン・砕石 | 捨てコンクリート、砕石を、定義の目地で作図します。 |
| LGS | LGS壁を、定義の目地で作図します。 |
| 木製階段 | 構造が「木（箱型）」「木（ストリップ）」の階段を、定義の目地で作図します。 |
屋根の構造部分に区切り線を描くにはA430122_kdn_sec05
「屋根の表現」の各項目をONにします。
※矩計図のみの機能です。
| C鋼母屋の描画 | 構造が「S」の屋根の母屋にC鋼を描きます。 |
| ALC屋根の横張 | 構造が「ALC」の屋根でALCパネルの区切り線を描きます。 |
メモ
- 屋根の構造や部材の寸法、ピッチなどは、屋根の属性で設定されています。
- 屋根の構造部分をハッチングするには、「ハッチング」の「RC・ALC・CB」をONにします。
犬走りの砕石の厚さを設定するにはA430122_kdn_sec06
平面図に入力した犬走りの断面図で描く砕石部分の厚さは、「犬走り砕石厚」で設定します。
※矩計図のみの機能です。
簡易の断面を作図するにはA430122_kdn_sec07
屋根と天井、軒天だけで断面図を作図するには、「簡易で断面図を作成する」をONにします。
※断面図のみの機能です。
木造構造図読込部材一覧表A430122_kdn_sec08
基礎伏図
| 部材名 | 読込の有無 | レイヤ名称 |
| 布基礎 | ○ | 基礎（伏図） |
| 独立基礎 | ○ | 基礎（伏図） |
| ブロック基礎 | ○ | 基礎（伏図） |
| べた基礎 | ○ | 基礎（伏図） |
| 土間コンクリート | ○ | 基礎（伏図） |
| 防湿コンクリート | ○ | 基礎（伏図） |
| 束石 | ○ | 基礎（伏図） |
| アンカーボルト | × | |
| ホールダウン用アンカーボルト | × | |
| コンクリートブロック | ○ | 基礎（伏図） |
| 床下換気口（外部） | ○ | 床下換気口（伏図） |
| 床下換気口（内部） | ○ | 床下換気口（伏図） |
| 根がらみ | × | |
| 基礎パッキン | × | |
| 沓石 | × | |
| 断熱材 | ○ | 基礎（伏図） |
床小屋伏図
| 部材名 | 読込の有無 | レイヤ名称 | |
| 軸組 | 管柱 | × | |
| 隅柱 | × | ||
| 通し柱 | × | ||
| 丸柱 | × | ||
| 半柱 | × | ||
| 1/4柱 | × | ||
| 床柱（角型） | × | ||
| 床柱（丸型） | × | ||
| ポーチ柱（角型） | × | ||
| ポーチ柱（丸型） | × | ||
| 筋かい | × | ||
| 間柱 | × | ||
| 吊間柱 | × | ||
| 窓台 | ○ | 木造副構造材（伏図） | |
| 窓マグサ | ○ | 木造副構造材（伏図） | |
| 床組 | 土台 | ○ | 木造主構造材（伏図） |
| 大引 | ○ | 木造副構造材（伏図） | |
| 大引受 | ○ | 木造副構造材（伏図） | |
| 火打土台 | ○ | 木造副構造材（伏図） | |
| 床束 | ○ | 木造副構造材（伏図） | |
| 根がらみ | ○ | 木造副構造材（伏図） | |
| 既製束 | ○ | 木造副構造材（伏図） | |
| 根太 | ○ | 木造副構造材（伏図） | |
| 根太掛 | ○ | 木造副構造材（伏図） | |
| 胴差 | ○ | 木造主構造材（伏図） | |
| 床梁 | ○ | 木造主構造材（伏図） | |
| 梁（床） | ○ | 木造主構造材（伏図） | |
| 間仕切桁（床） | ○ | 木造主構造材（伏図） | |
| 火打梁（床） | ○ | 木造主構造材（伏図） | |
| 桁（床） | ○ | 木造主構造材（伏図） | |
| 跳ね出し梁 | ○ | 木造主構造材（伏図） | |
| マクラ（床） | ○ | 木造主構造材（伏図） | |
| 頭つなぎ（床） | ○ | 木造主構造材（伏図） | |
| 火打金物（床） | × | ||
| 小屋組 | 軒桁 | ○ | 木造主構造材（伏図） |
| 敷梁 | ○ | 木造主構造材（伏図） | |
| 化粧丸太 | ○ | 木造主構造材（伏図） | |
| 小屋梁 | ○ | 木造主構造材（伏図） | |
| 丸太 | ○ | 木造主構造材（伏図） | |
| 妻梁 | ○ | 木造主構造材（伏図） | |
| 登梁 | ○ | 木造主構造材（伏図） | |
| 棟木 | ○ | 木造主構造材（伏図） | |
| 谷木 | ○ | 木造主構造材（伏図） | |
| 隅木 | ○ | 木造主構造材（伏図） | |
| 小屋束 | ○ | 木造副構造材（伏図） | |
| 母屋 | ○ | 木造主構造材（伏図） | |
| 鼻母屋 | ○ | 木造主構造材（伏図） | |
| 小屋筋かい | ○ | 木造副構造材（伏図） | |
| 振れ止め | ○ | 木造副構造材（伏図） | |
| 垂木 | × | ||
| 垂木掛け | × | ||
| ころび止め | ○ | 木造副構造材（伏図） | |
| 梁（小屋） | ○ | 木造主構造材（伏図） | |
| 間仕切桁（小屋） | ○ | 木造主構造材（伏図） | |
| 火打梁（小屋） | ○ | 木造主構造材（伏図） | |
| 桁（小屋） | ○ | 木造主構造材（伏図） | |
| マクラ（小屋） | ○ | 木造主構造材（伏図） | |
| 頭つなぎ（小屋） | ○ | 木造主構造材（伏図） | |
| 火打金物（小屋） | × | ||
| トラス | ○ | 木造主構造材（伏図） | |
2×4構造図読込一覧表A430122_kdn_sec09
基礎伏図
| 部材名 | 読込の有無 | レイヤ名称 |
| 布基礎 | ○ | 基礎（伏図） |
| 独立基礎 | ○ | 基礎（伏図） |
| ブロック基礎 | ○ | 基礎（伏図） |
| べた基礎 | ○ | 基礎（伏図） |
| 土間コンクリート | ○ | 基礎（伏図） |
| 防湿コンクリート | ○ | 基礎（伏図） |
| 布基礎（208） | ○ | 基礎（伏図） |
| 布基礎（206） | ○ | 基礎（伏図） |
| 浴室基礎（外部） | ○ | 基礎（伏図） |
| 浴室基礎（内部） | ○ | 基礎（伏図） |
| 束石 | ○ | 基礎（伏図） |
| アンカーボルト | × | |
| ホールダウン用アンカーボルト | × | |
| コンクリートブロック | ○ | 基礎（伏図） |
| 床下換気口（外部） | ○ | 床下換気口（伏図） |
| 床下換気口（内部） | ○ | 床下換気口（伏図） |
| 根がらみ | × | |
| 基礎パッキン | × | |
| 沓石 | × | |
| 断熱材 | ○ | 基礎（伏図） |
土台伏図
| 部材名 | 読込の有無 | レイヤ名称 |
| 土台 | ○ | 2×4主構造材（伏図） |
| 浴室土台 | ○ | 2×4主構造材（伏図） |
| 大引 | ○ | 2×4副構造材（伏図） |
| 床束 | ○ | 2×4副構造材（伏図） |
| 根がらみ | ○ | 2×4副構造材（伏図） |
| 既製束 | ○ | 2×4副構造材（伏図） |
| 下枠兼用土台 | × |
床伏図
| 部材名 | 読込の有無 | レイヤ名称 |
| 根太 | ○ | 2×4副構造材（伏図） |
| 側根太 | ○ | 2×4主構造材（伏図） |
| 端根太 | ○ | 2×4主構造材（伏図） |
| 添側根太 | ○ | 2×4副構造材（伏図） |
| 床梁 | ○ | 2×4主構造材（伏図） |
| ころび止め（床） | ○ | 2×4副構造材（伏図） |
| パッキン合板（床） | ○ | 2×4副構造材（伏図） |
| 吊木受 | ○ | 2×4副構造材（伏図） |
| 添え木（床） | ○ | 2×4副構造材（伏図） |
| 合板受 | × |
たて枠躯体
| 部材名 | 読込の有無 | レイヤ名称 |
| 隅柱 | × | |
| たて枠 | × | |
| 界壁 | × | |
| マグサ | ○ | 2×4副構造材（伏図） |
| 204壁 | × | |
| 206壁 | × | |
| 208壁 | × | |
| 上枠 | ○ | 2×4副構造材（伏図） |
| 頭つなぎ | ○ | 2×4副構造材（伏図） |
| 下枠 | ○ | 2×4副構造材（伏図） |
| 吊りたて枠 | × | |
| ころび止め（壁） | ○ | 2×4副構造材（伏図） |
| 筋かい | × |
天井根太伏図
| 部材名 | 読込の有無 | レイヤ名称 |
| 天井根太 | ○ | 2×4主構造材（伏図） |
| 梁 | ○ | 2×4主構造材（伏図） |
| ころび止め（天井） | ○ | 2×4副構造材（伏図） |
| 添え木（天井） | ○ | 2×4副構造材（伏図） |
| パッキン合板（天井） | ○ | 2×4副構造材（伏図） |
| ボード受け | ○ | 2×4副構造材（伏図） |
小屋伏図
| 部材名 | 読込の有無 | レイヤ名称 |
| 垂木 | ○ | 2×4副構造材（伏図） |
| けらば垂木 | × | |
| 垂木受け材 | × | |
| 棟木 | ○ | 2×4主構造材（伏図） |
| 鼻隠し | × | |
| 破風板 | × | |
| 隅垂木 | × | |
| 腕木 | × | |
| ころび止め（小屋） | × | |
| 開口補強材（鉛直） | × | |
| 開口補強材（直角） | × | |
| 屋根梁 | ○ | 2×4主構造材（伏図） |
| 小屋束 | ○ | 2×4副構造材（伏図） |
| 添え木（小屋） | × | |
| 垂木つなぎ | ○ | 2×4副構造材（伏図） |
| 隅垂木掛 | ○ | 2×4副構造材（伏図） |
| パッキン合板（小屋） | × | |
| 合板受け | × | |
| 小屋筋かい | ○ | 2×4副構造材（伏図） |
| 振れ止め | ○ | 2×4副構造材（伏図） |
| 小壁 | ○ | 2×4主構造材（伏図） |
| トラス | ○ | 2×4主構造材（伏図） |
S/RC構造図読込一覧表A430122_kdn_sec10
伏図
| 部材名 | 読込の有無 | レイヤ名称 | |
| 梁 | RC大梁 | ○ | 梁（伏図） |
| S大梁 | ○ | 梁（伏図） | |
| 基礎大梁 | ○ | 梁（伏図） | |
| RC小梁 | ○ | 梁（伏図） | |
| S小梁 | ○ | 梁（伏図） | |
| 基礎小梁 | ○ | 梁（伏図） | |
| 基礎 | 独立基礎 | ○ | 基礎（伏図） |
| 連続基礎 | ○ | 基礎（伏図） | |
| べた基礎 | ○ | 基礎（伏図） | |
| S基礎柱型 | ○ | S基礎柱型 | |
| 杭 | ○ | 基礎（伏図） | |
| スラブ | RCスラブ | ○ | スラブ（伏図） |
| 片持ちスラブ | ○ | スラブ（伏図） | |
| 合成スラブ | ○ | スラブ（伏図） | |
| 土間 | ○ | スラブ（伏図） | |
| デッキプレート | ○ | スラブ（伏図） | |
| 屋根 | × | ||
| 吹抜 | × | ||
