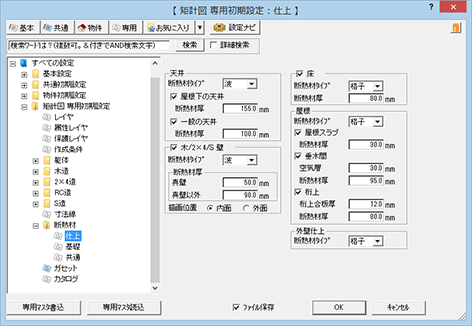

専用初期設定：断熱材－仕上

屋根、天井、壁、床に作図する断熱材について設定します。

壁に作図する断熱材について設定するにはA430210_das_sec02

壁内の断熱材を作図するには、「木/2×4/S壁」をONにして各項目を設定します。

断熱材タイプ	断熱材に描く目地を選びます。
断熱材厚	真壁	真壁に描く断熱材の厚さを設定します。
	真壁以外	真壁以外の壁に描く断熱材の厚さを設定します。
描画位置	壁内に描く断熱材の位置を選びます。
	内面	断熱材を室内側寄りにして、空気層を外側に描きます。
	外面	断熱材を外側寄りにして、空気層を内側に描きます。

メモ

木壁、2×4壁、鉄骨胴縁壁（縦）、鉄骨胴縁壁（横）、LGS壁に作図されます。
外断熱工法時の断熱材は、「外壁仕上」で設定します。

屋根に作図する断熱材について設定するにはA430210_das_sec04

屋根に断熱材を作図するには、作図する部位の項目をONにして各項目を設定します。

断熱材タイプ	断熱材に描く目地を選びます。
屋根スラブ	屋根スラブの下に断熱材を描きます。屋根の構造が「木」「2×4」「S」「折板」の場合は、描きません。
	断熱材厚	屋根スラブの下に描く断熱材の厚さを設定します。
垂木間	屋根の垂木間に充填する断熱材を描きます。屋根の構造が「S」「折板」の場合は、描きません。
	空気層	垂木天端側の空気層の厚さを設定します。
	断熱材厚	空気層の下に描く断熱材の厚さを設定します。
桁上	軒桁の上に合板を敷き、その上に断熱材を描きます。
	桁上合板厚	軒桁上の合板の厚さを設定します。
	断熱材厚	合板の上に描く断熱材の厚さを設定します。

メモ

外断熱工法時の空気層と断熱材の厚さは、屋根の属性で設定します。
